2.6.2 データファイルの管理

■データの保存

データを保存するために、次のコマンドが用意されています。

[上書き保存 ]

ファイル名を変更しない場合に選択する保存方法です。読み込んだデータを編集し、同じファイル名で保存します。

[すべて上書き保存 ]

複数のファイルを開いている場合に、編集したファイルをすべて上書き保存します。
既に名前をつけて保存されているファイルの場合は上書き保存され、新規ファイルの場合には名前をつけて保存するダイアログが表示されます。

ファイルの表示や印刷などの操作だけで、図形要素や属性などの変更がない場合は、上書き保存されません。変更がない場合でも上書き保存したい場合は、【上書き保存】コマンドを実行してください。

[名前をつけて保存 ]

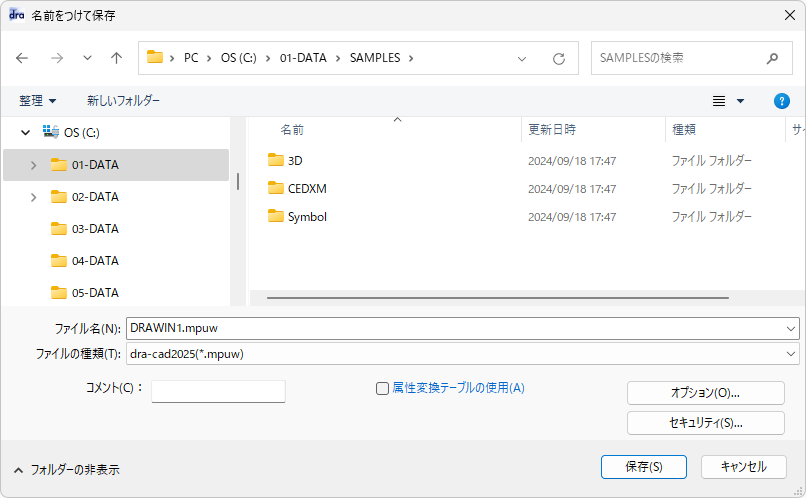

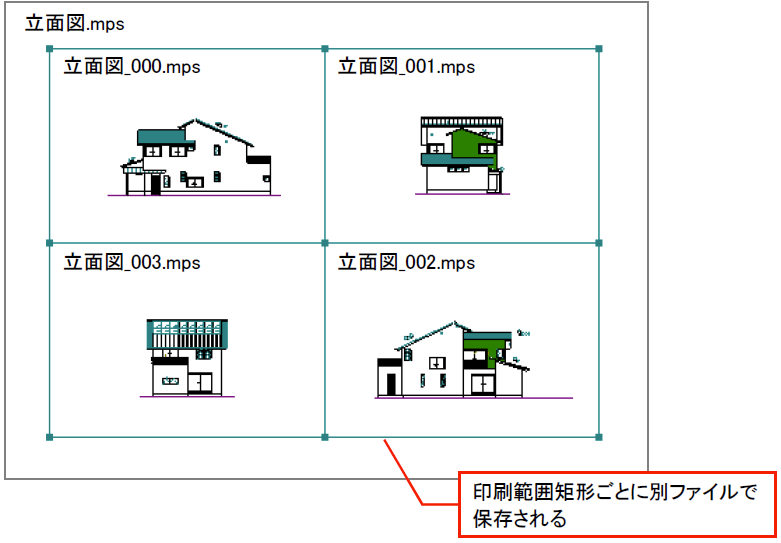

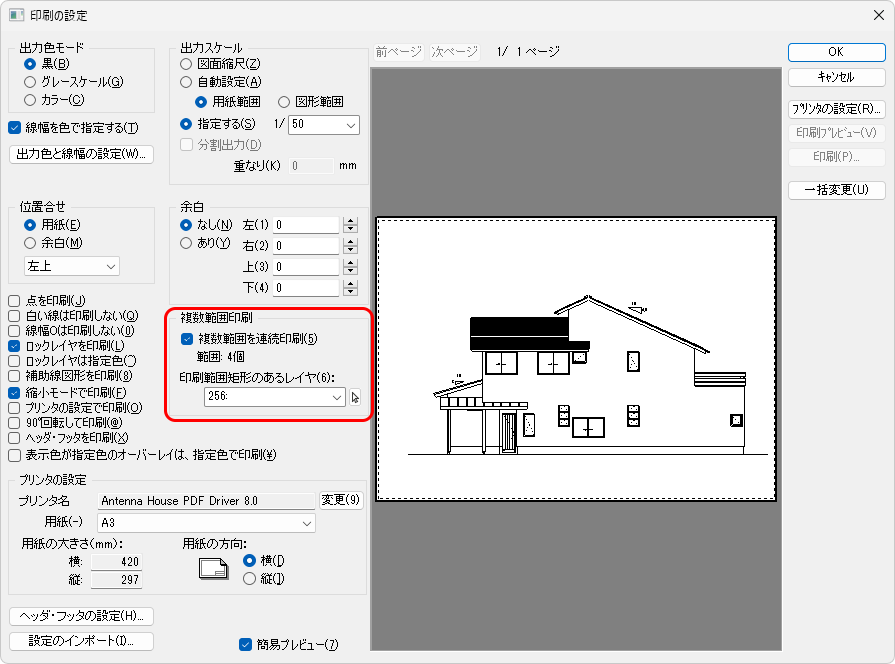

作成した図面を新規に保存、または現在編集中の図面を新しい名前をつけて保存します。
[ファイルの種類]を選択すると、MPS以外の形式で保存できます。

現在編集中の図面名が保存したファイル名に変わります。
MPZ/MPX/MPS以外のファイルで保存する場合は、それぞれの設定ダイアログが表示され、変換方法を設定できます。
また、MPUW、MPSで保存する場合は、[セキュリティ]ボタンからファイルにパスワードを設定して保護することもできます。
ファイルにコメントを入力しておくと、ファイルの内容がわかりやすくなります。コメントは【図面設定】コマンドでも入力できます。

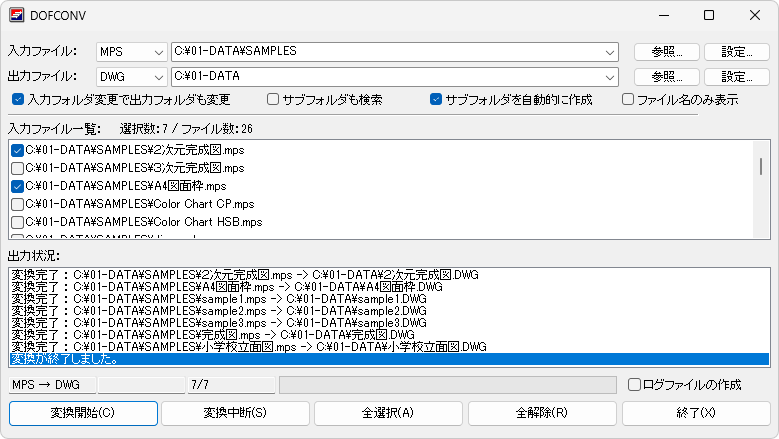

以下のコマンドでは、直接、設定ダイアログを表示して保存できます。

【DWG保存】､【DXF保存】､【JWW保存】､【JWC保存】､【P21保存】､【SFC保存】コマンド

[別名で保存 ]

現在編集中の図面を新しい名前をつけて保存します。

現在編集中の図面名は変わりません。

[画像保存 ]

解像度を指定して、図面を画像ファイル(BMP/JPG/TIFF/PNG形式)で保存します。

[クラウドへ保存 ]

クラウドストレージに図面を保存します。

[書き出し]

下記のコマンドでは、図面をそれぞれのファイル形式で保存できます。

【XML保存】、【SVG保存】、【WMF/EMF保存】、【STL保存】、【PDF保存】★1、
【HTML保存】★2

1 PDFファイルへは、用紙サイズの範囲で、色、線種、線幅は印刷時の状態で保存されます。
2 図面にある画像やOLE図形は書き出せません。文字列はすべてDRA-CADフォントで表示されます。

また、3次元データは、モデルを次のコマンドのそれぞれのファイル形式で保存できます。

【OBJ保存】、【3DS保存】、【SKP保存】

■ファイルを開く

保存された図面ファイルを開くには、次のコマンドが用意されています。

[開く ]

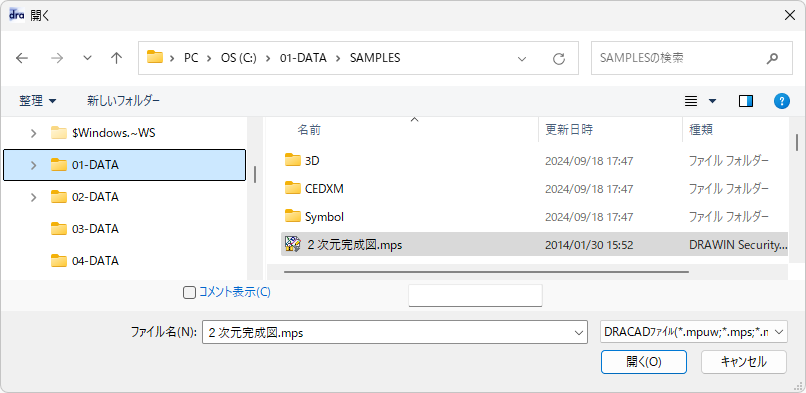

ダイアログボックスからファイル名を選択すると、新しいウィンドウを開いて選択した図面を読み込みます。[ファイルの種類]を選択すると、DRA-CAD以外の形式のファイル、圧縮されたファイルを開けます。

MPZ/MPX/MPS以外のファイルを開く場合は、それぞれの設定ダイアログが表示され、変換方法を設定できます。また、MPS形式でセキュリティを設定した場合は、パスワードダイアログが表示されます。
特大(大､中､小)アイコンでファイルを表示するとサムネイル表示となり、図面を確認できます。
MPZ/MPX/MPS以外のCADファイルやセキュリティが設定されているMPSファイルはアイコンで表示されます。

以下のコマンドでは直接、設定ダイアログを表示して読み込めます。

【DWG/DXF読込】、【JWW読込】、【JWC読込】、【SXF読込】コマンド

[読み取り専用で開く]

図面ファイルを読み取り専用で開きます。編集はできますが、上書き保存はできません。

[クラウドから開く]

クラウドストレージにある図面ファイルを読み込めます。

[読み込み]

【XML読込】、【PDF読込】コマンドで、ダイアログボックスからファイル名を選択すると、それぞれの形式のファイルを読み込めます。

【XML読込】コマンドでは全ページ、【PDF読込】コマンドでは設定したページが読み込まれ、作成される図面の縮尺は1/1となります。

【SKP読込】、【OBJ読込】コマンドで、ダイアログボックスからファイル名を選択すると、3次元データのファイルを読み込めます。

【GML読込】コマンドで、国土地理院で公開されている基盤地図情報をダウンロードして読み込めます。

また、【IFC読込】コマンドを実行すると、｢Model Assist｣(モデルアシスト)が起動し、DRA-CAD転送ダイアログで読み込めます(詳細は｢2.7.3 他のプログラムとの連携｣を参照)。

[ハイパーリンク]

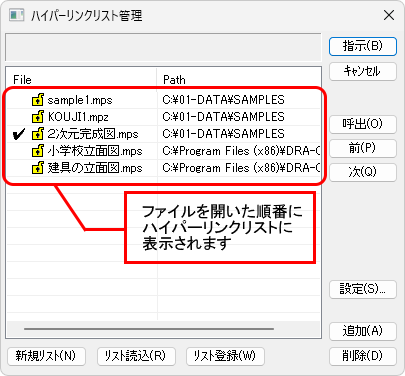

図面に書いた別ファイルのパス・ファイル名の文字列を指示して、そのファイルを読み込んだり、[ハイパーリンクリスト管理]からファイルを指定して読み込めます。
また、DRA-CADで読込むことのできない形式のファイル(例えば、Microsoft Excelの.xls形式など)もその拡張子からアプリケーションを検索し、そのアプリケーションで起動します。

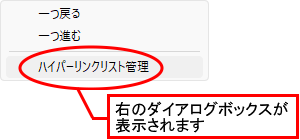

コマンド実行中に[Ctrl]キー(または[Shift]キー)を押しながら右クリックすると、以下の編集メニューが表示されます。
