2.5 編集機能

• 各コマンドの詳細な説明および操作方法についてはリファレンスマニュアルを参照してください。

2.5.1 線分の編集

すでに描いてある図面の線分や円などのプリミティブを編集・修正することで、作業効率が大幅にアップします。

線分またはポリラインおよび円を編集するには、以下のようなコマンドがあります。

• 図解でのカーソルの表示は、すべて点線枠で表示しています。

[延長・カット]

線分またはポリラインや円・円弧・楕円・楕円弧を指示した位置から方向を指示して延長・カットします。カットする位置により、次のようになります。

延長・カット位置が線分上 ⇒ カット

延長・カット位置が線分外 ⇒ 延長

• ポリラインは線分と同様に、楕円(楕円弧)は円(円弧)と同様に延長・カットします。

[連続延長・カット ]

基準ラインを指定し、複数の線分または円弧・楕円弧などをまとめて延長・カットします。

• 基準ラインは線分や円・円弧・楕円・楕円弧などのほかにハッチング図形・ポリラインなども指定できます。

[中抜き ]

線分またはポリラインや円・円弧・楕円・楕円弧の指示した2点間を中抜きします。

• 閉じたポリラインまたは円を中抜きする場合は方向を指示します。

• ポリラインは線分と同様に、楕円(楕円弧)は円(円弧)と同様に中抜きします。

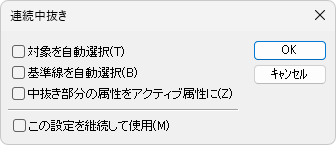

[連続中抜き ]

基準ラインを2本指定し、複数の線分または円弧・楕円弧などをまとめて中抜きします。

• 基準ラインは線分や円・円弧・楕円・楕円弧などのほかにハッチング図形・ポリラインなども指定できます。

[線分連結 ]

連結する一方の線分・ポリラインまたは円弧・楕円弧と、もう一方の線分・ポリラインまたは円弧・楕円弧を指定し、連結します。

• 指定する位置により連結結果が異なります。

• ポリラインは線分と同様に、楕円(楕円弧)は円(円弧)と同様に連結します。

[包絡 ]

包絡する範囲を指定すると、線分が自動包絡されます。

[線分1本化 ]

結ぶ一方の線分または円弧・楕円弧と、もう一方の線分または円弧・楕円弧を指定し、1つの線分または円・円弧・楕円・楕円弧にします。

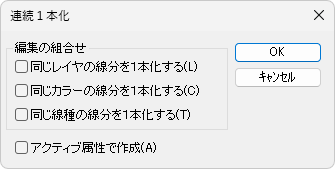

[連続1本化 ]

範囲を指定して、範囲内に含まれる複数の線分を1度に1本化します。
