2.4.8 複合図形

複合図形はいくつかの図形から作られた図形で「編集の手間が減らせる」「同じ図形を別の図面でも利用できる」「ファイルサイズを小さくできる」などのメリットがあります。

■ブロック

ブロックは、他の一時的な図形のグループ化(グループ・パッケージ)とは異なり、複数の図形を1つの固まりとして部品化し、作成しているMPZ/MPX/MPS内に元データとして名前をつけて登録します。

【ブロック登録】コマンドで、図形をグループ化して1つのブロックとして登録し、【ブロック挿入】コマンドで、図面に配置します。

ブロックを登録するとき、元の図形を残すことも消すこともできます。

[ブロックの登録]

[ブロックの配置]

[ブロックの情報]

ブロック名

基点（X座標/Y座標/Z座標）

拡大率（X方向/Y方向/Z方向）

回転角度（X方向/Y方向/Z方向）

2D/3Dの別

[ブロックの特徴]

ブロック(部品)を名前で参照できます。
ブロックは1つの要素となるので、ファイルに保存されるデータ量が増えるのを防ぎます。同じ図形を複数個配置するときに有効です。
登録したブロックと、図面に配置したブロックは関連性を持っています。
登録したブロックを変更すると、図面に配置したブロックもその内容に変わります。
図面に配置したブロックを【ブロック分解】または【分解】コマンドで、元の図形データに戻せます。

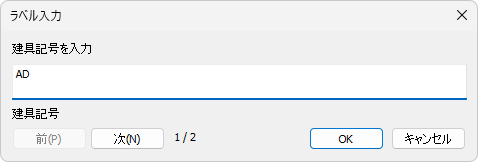

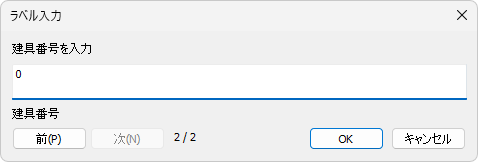

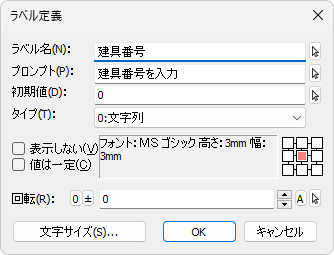

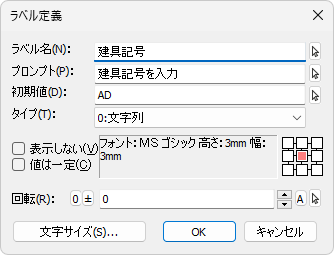

図面に配置したブロックを【ブロック編集】コマンドで、新しい図面として開いて編集できます。ラベルの編集なども同時に行え、上書き保存を行うことでブロックが更新されます。
登録してあるブロックを【ブロックリスト】コマンドで、一覧表示できます。配置、削除、ファイルへの読み書き、他図面からブロックをインポートできます。

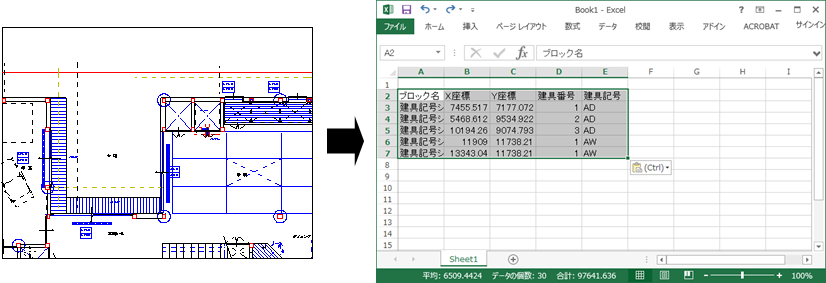

図面に配置したブロックは【部品リスト】コマンドで、確認できます。

補足

【単一選択】、または【標準選択】で、配置したブロックをクリックして選択できます。
【環境設定】コマンドの「表示」－「図形と部品」－[ブロックを矩形で表示]に☑を入れると、ブロックを最大最小の矩形だけで表示します。印刷時は定義どおりブロックの実データで印刷されます。
また、ステータスバーから【表示設定】コマンドの「矩形で表示」－[ブロック]でONとOFFを切り替えられます。
MPP/MPWファイルを指示した場合はペースト原点、MPP/MPW以外のファイルは作図原点がブロック原点として使用されます。

■パッケージ

ブロック機能では、データを部品として登録し、どの図面にも読み込める(ブロックのインポート)のに対し、パッケージは作図中の図面内で複数の図形を一時的に1つの固まり(パッケージ)にする機能です。

【パッケージ作成】コマンドで、作図中の図面内で図形を一時的に1つの固まり(パッケージ)とします。

パッケージ化した時の現在の書き込み属性(レイヤ―・グループ)がパッケージには設定されます。

[パッケージ作成]

例：図形の移動

[パッケージの情報]

要素数

データ数

2D/3Dの別

ソリッド（はい/いいえ）

ID1・2

パッケージ名

[パッケージの特徴]

複数の図形を1つの固まりとして編集(移動・コピー･削除など)したいときに有効な機能です(単一図形として扱われます)。
パッケージ化した図形は、【パッケージ分解】または【分解】コマンドで、元の図形データに戻せます。
図面に配置したパッケージは【部品リスト】コマンドで、確認できます。

✦パッケージの編集

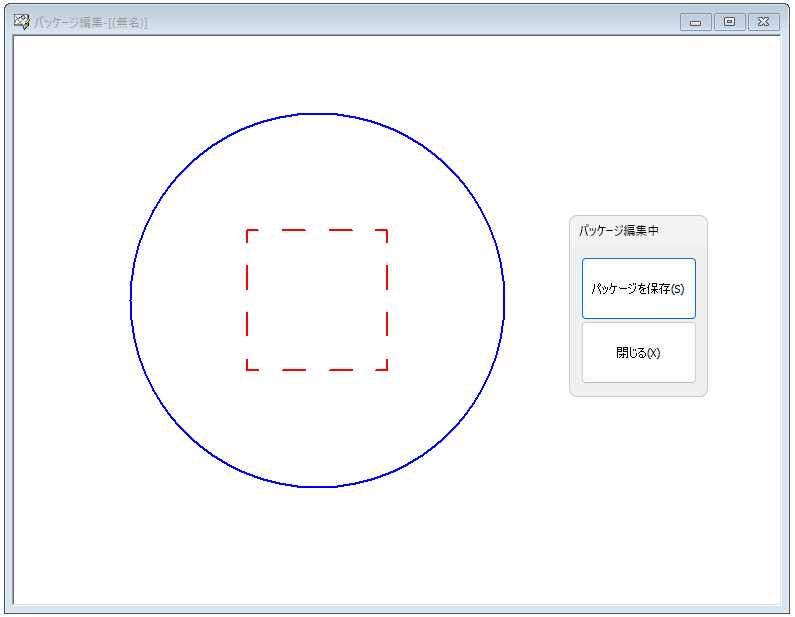

【パッケージ編集】コマンドを実行し、パッケージ化した図形を指定すると、別ウィンドウが開き、編集できます。

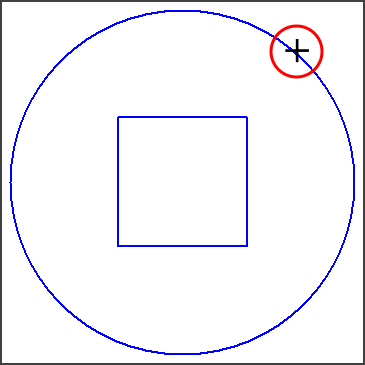

パッケージ化した図形を指定

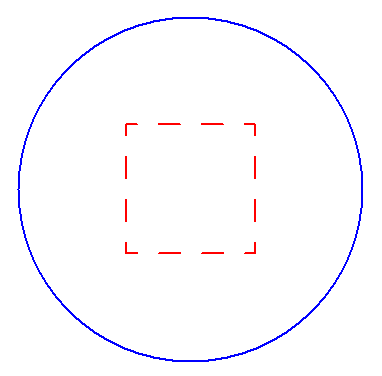

図形を編集（例：矩形の属性を変更）し、[パッケージを保存]ボタンをクリック

[閉じる]ボタンをクリックし、終了すると、図形が更新される

補足

【単一選択】、または【標準選択】で、パッケージ化した図形をクリックして選択できます。

■シンボル

シンボルは、別のファイルで保存してある図面を現在開いている図面に外部参照図形として配置します。シンボルを配置した図面ファイルには、シンボルとした別図面ファイルのパスなどが情報として保存されます。

【シンボル挿入】コマンドで、外部の図面ファイルを外部参照図形として配置します。

[シンボルファイル]

[シンボルの配置]

[シンボルの情報]

ファイル名

パス名

基点（X座標/Y座標/Z座標）

拡大率（X方向/Y方向/Z方向）

回転角度（X方向/Y方向/Z方向）

表示（そのまま/境界矩形）

スナップ（する/しない）

レイヤー（すべて表示/保存時/個別指定）

[シンボルの特徴]

シンボルとして配置されたデータは、編集や印刷などを行えます。
一度作成した図面を他の図面に挿入する、たとえば、キープランのような場合に使えます。
シンボルは別ファイルで作成した部品を、呼び出して配置するような使い方ができます。
シンボルとして配置されたデータは、【シンボル分解】または【分解】コマンドで、元の図形データにできます。

また、【シンボル編集】コマンドで、シンボルファイルを開いて編集できます。

図面に配置したシンボルは【部品リスト】コマンドで、確認できます。

補足

【図面設定】コマンドの〔全般〕タブ、または【名前をつけて保存】コマンドの[オプション]の｢外部参照(シンボル・画像)をMPZ/MPX/MPS内に保存する｣に☑を入れると、シンボルのファイルも図面と一緒に保存されます。
【開く】コマンドで図面を読み込んだ時に指定した場所にシンボルファイルがない場合は、外部参照ファイルの更新ダイアログを表示し、外部参照ファイルについて設定できます。
【環境設定】コマンドの「表示」－「図形と部品」－[シンボルを矩形で表示]に☑を入れると、シンボルを最大最小の矩形だけで表示します。印刷時は定義どおりシンボルの実データで印刷されます。また、ステータスバーから【表示設定】コマンドの「矩形で表示」－[シンボル]でONとOFFを切り替えられます。
【シンボル編集】コマンドで、編集した元図面は上書き保存すると更新されますが、配置したシンボルデータは【環境設定】コマンドの「その他」－「図面」－｢外部参照ファイルの更新｣で選択した方法で更新します。
【単一選択】、または【標準選択】で、配置したシンボルをクリックして選択できます。
