2.4.5 ポリライン

ポリラインは、連続した線分/円弧を1つの要素とします。

【ポリライン】コマンドで、クリックしながら指定した点を通り、ポリラインを作図します。

ポリラインの終点は編集メニューで｢作図終了｣を指定すると、[開いたポリライン]になり、｢図形を閉じる｣を指定すると[閉じたポリライン]を作図します。

[開いたポリライン]

始点と終点が同じポリラインでも、真ん中の部分には何もありません。｢塗りカラー｣を設定しても、塗りつぶしをすることができません。

[閉じたポリライン]

真ん中の部分が空洞ではなく、｢面｣として認識されます。｢塗りカラー｣を設定すると、塗りつぶされて作図されます。

[開いたポリライン]		[閉じたポリライン]

[ポリラインの情報]

タイプ（ポリライン）

要素数

分割数

状態（閉じた/開いた）

周長

面積

透明度（％）

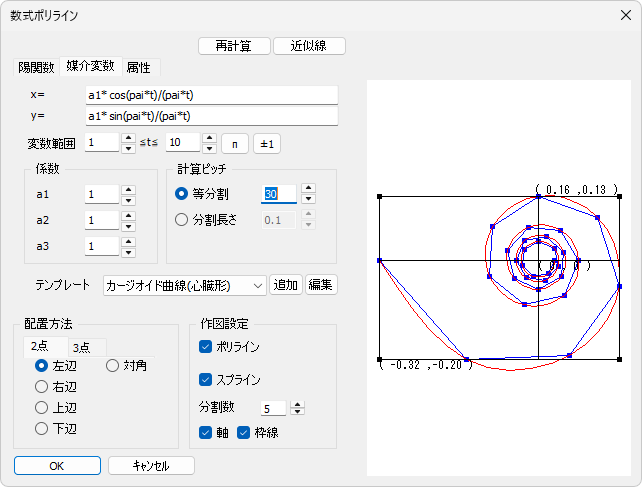

【ポリライン】コマンドの他に、【表入力でポリライン】コマンドや【基本図形】コマンドでポリラインを作図することもできます。

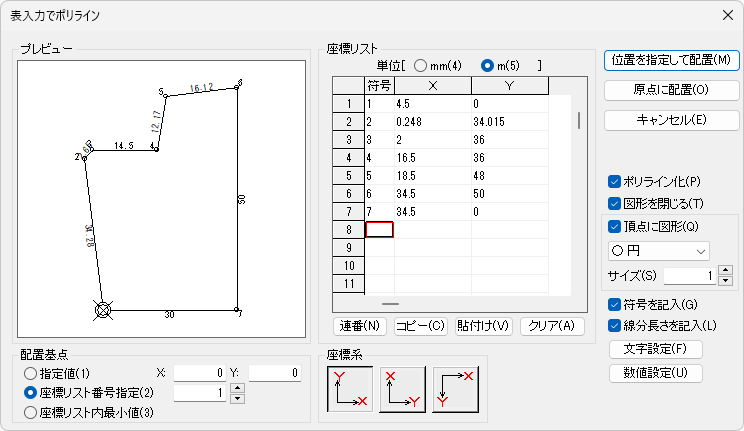

【表入力でポリライン】コマンドでは、XY座標を表形式で入力して、ポリラインを作図します。

また、[符号]や[線分長さ]を記入できます。

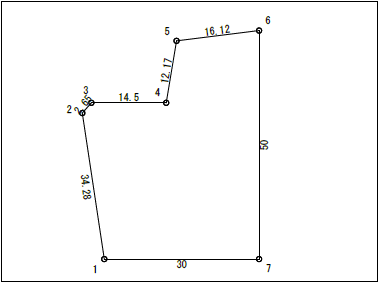

	[☑符号を記入]/[☑線分長さを記入]

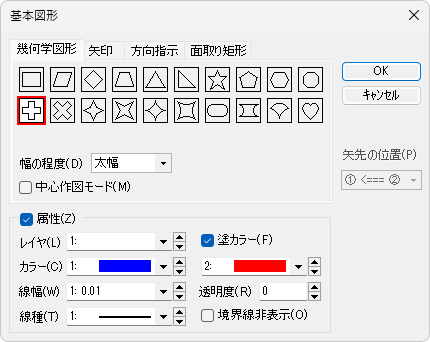

【基本図形】コマンドでは、幾何学図形や矢印、面取り矩形などのポリライン図形を作図します。

[幾何学図形]	[矢印]	[方向指示]	[面取り矩形]

【ポリライン化】コマンドで線分または円弧をポリラインに変換します。【ポリライン線分化】または【分解】コマンドでポリラインを線分または円弧に戻せます。

また、【ポリライン編集】コマンドでポリラインの頂点ごとに位置や形状を編集できます。

例：頂点の移動

補足

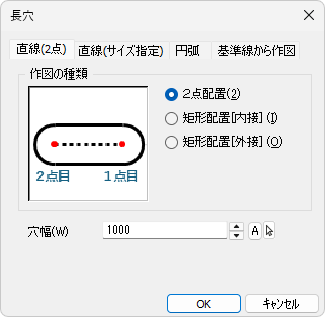

【ボックス】【多角形】【ダブル線】コマンドなどの図形をポリラインで作図できます。
閉じたポリラインは面積を測定できます。
ポリラインは1本の連続した線分/円弧なので、【単一選択】でプリミティブとして選択できます。
【環境設定】コマンドの「表示」－「図形と部品」－[ポリライン頂点にマーカー表示]に☑を入れると、ポリラインの各頂点にマーカーを表示します。マーカーの表示サイズは、[ポリラインマーカー]で設定できます。また、ステータスバーから【表示設定】コマンドでもマーカー表示のONとOFFを切り替えられます。
