2.3 作図について

• 各コマンドの詳細な説明および操作方法についてはリファレンスマニュアルを参照してください。

2.3.1 新規図面の作成

■新規ファイルの作成

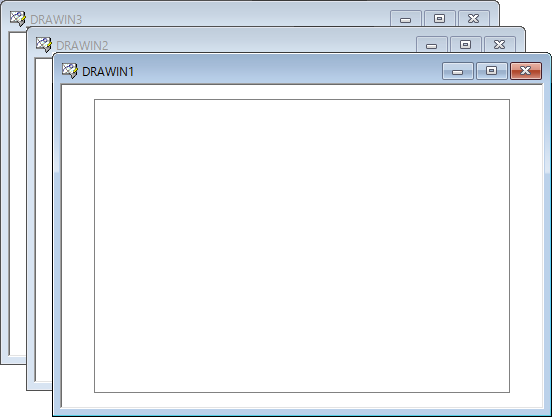

DRA-CADを起動すると、新規の何も描かれていない図面が表示されます。さらに新しい図面を表示するには、以下のようなコマンドがあります。

[新規図面  ]

新しい図面を表示します。【環境設定】コマンドの「図面」－「全般」－｢初期設定｣で設定されている用紙・縮尺の新しい図面をメモリが許す限り何枚でも表示します。

• 図形を他の図面に移動(複写)する場合は、移動(複写)先の記入縮尺で移動(複写)されます。

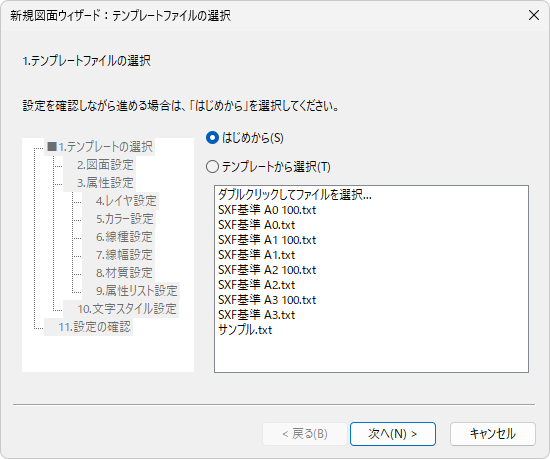

[新規図面ウィザード  ]

新規図面ウィザードでは、新しく図面を書き始めるときに既に設定してあるテンプレートを選択、または必要な項目を順次入力することで、新規図面の基本的な設定(図面設定、属性設定、文字など)を行えます。

• テンプレートのサンプルは、【環境設定】コマンドの「保存」－「全般」－[DRA-CADが使用するファイルの場所]の｢WIZARD｣フォルダー内にあります。

■図面縮尺と用紙設定

初期値では、A2用紙、縮尺1/100に設定されています。

• 【環境設定】コマンドの「図面」－「全般」－「初期設定」で、初期値を変更できます(詳細は『第1章 DRA-CADを使用する前に』の｢1.3.1 環境の設定｣を参照)。

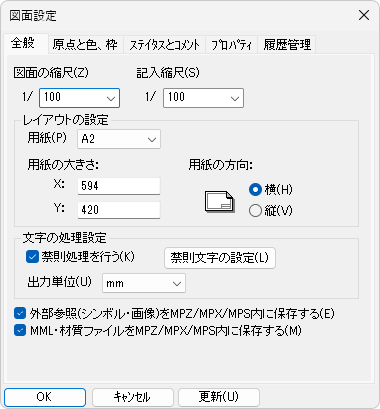

DRA-CADには、図面縮尺と記入縮尺があります。記入縮尺を変えることで、1つの図面内に複数の縮尺を混在して描くことができます。この図面縮尺や用紙サイズなどは、【図面設定】コマンドで変更できます。

[図面の縮尺]

出力時の縮尺です。この縮尺で設定された用紙枠(用紙の大きさ×図面縮尺の逆数)が、矩形で作業ウィンドウに表示されます。

[記入縮尺]

現在作図中または編集中の図形や文字にのみ対象となる縮尺で、1つの図面に異縮尺の図面を描くときに設定します。

• 図形を他の図面に移動(複写)する場合は、移動(複写)先の記入縮尺で移動(複写)されます。

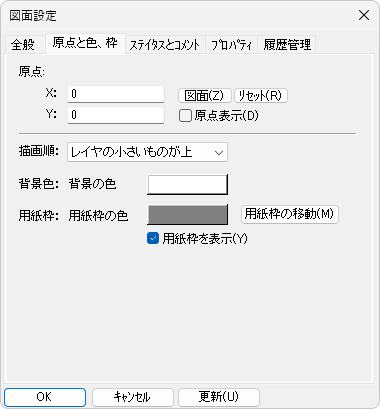

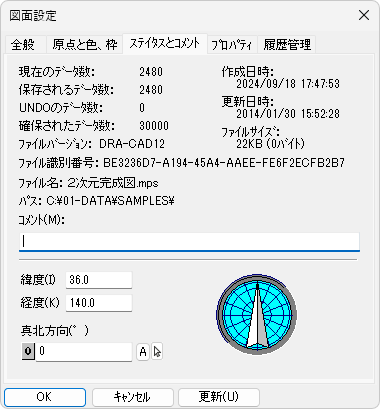

〔ステイタスとコメント〕タブで、現在表示している図面について使用状況とコメントを表示します。

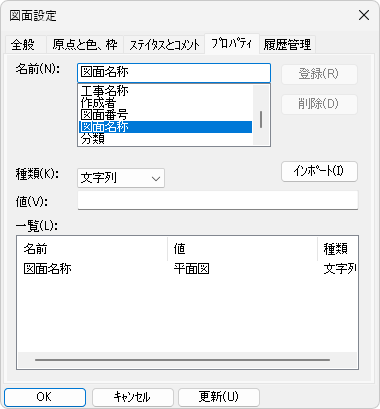

〔プロパティ〕タブは、文字列、日付、数字などの任意の値を設定してプロパティを独自に作成します。

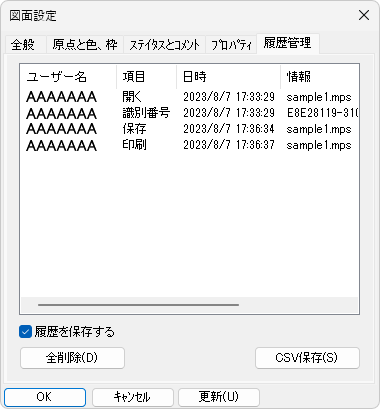

〔履歴管理〕タブは、作業を行った「ユーザーの名前、作業内容、作業日時、ファイル名」をファイルの履歴として保存し、表示されます。
