2.1.4 図形の選択

図形を編集(複写、移動、削除など)するには、編集対象を選択する必要があります。
選択方法はセットアップ時に設定した｢操作方法｣により次のようになります。

【環境設定】コマンドの「操作」－「操作体系」－「操作体系」で変更できます。

[図形選択]

編集対象の図形を選択してからコマンドを実行、またはコマンドを実行してから図形を選択します。

[線描画]

コマンドを実行してから、図形を選択します。【単線】コマンドを実行せずに、すぐに線が書ける状態です。

■選択モードの種類

図形を選択するには、｢選択モード｣を指定します。選択モードは19種類あり、ダイアログボックスが表示されていない時はいつでも変更できます。

選択モードを設定すると、違う選択モードに変更するまでは変わりません。

アイコン	ファンクションキー	名称	機能
	[Shift]+[F1]	標準選択	上から下にドラッグするとウィンドウ選択、下から上にドラッグするとクロス選択、クリックすると、単一選択します。
	[Shift]+[F2]	単一選択	プリミティブ(図形や線分など)を1つずつ選択します。
	[Shift]+[F3]	ウィンドウ選択	指定した範囲に全体が入っているプリミティブを選択します。
	[Shift]+[F4]	クロス選択	指定した範囲に一部でも含まれるプリミティブを選択します。
	[Shift]+[F5]	クロスライン選択	指示した2点間に交わるプリミティブを選択します。
		ポリライン内選択	指定したポリライン内に完全に入っている図形を選択します。指定した位置にポリラインがない場合は、ポリライン範囲を作成して選択します(2次元編集時のみ)。
	[Shift]+[F6]	グループ選択	指示した図形と同じグループ番号を持つプリミティブを選択します。
	[Shift]+[F7]	レイヤ選択	指定した図形と同じレイヤ番号のプリミティブを選択します。
	[Shift]+[F8]	カラー選択	指定した図形と同じカラー番号のプリミティブを選択します。
	[Shift]+[F9]	線種選択	指定した図形と同じ線種番号のプリミティブを選択します。
	[Shift]+[F10]	線幅選択	指定した図形と同じ線幅番号のプリミティブを選択します。
	[Shift]+[F11]	図形種別選択	指定した図形と同じ種類(線分・文字列・円・楕円・ポリライン・点など)のプリミティブを選択します。
		材質選択	指定した図形と同じ材質番号のプリミティブを選択します。

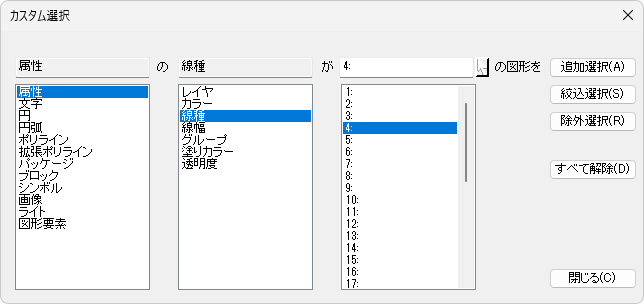

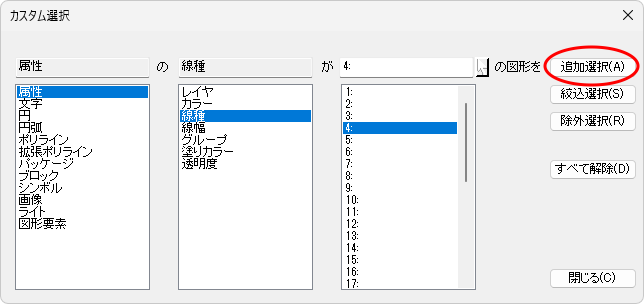

		カスタム選択	いろいろな条件をダイアログボックス上で指定し、その条件に合った図形の選択を行います。図形選択時にのみ実行できます。
		選択反転	選択対象を反転します。
	[Ctrl]+[A]	全選択	すべての図形が選択されます。
		前回の選択	直前に選択された図形を再度選択します。
		絞込選択	一度選択した図形の中から、絞り込んで選択します。2つの選択モードを組み合わせて使用します。
		除外選択	一度選択した図形の中から、選択を除外するものを指定します。2つの選択モードを組み合わせて使用します。

■選択モードの指定

選択モードを指定するには、次の方法があります。

①[補助]メニューの〔選択〕パネルから指定する

②キーボードの[Shift]キーを押しながら、ファンクションキーで指定する

F1	F2	F3	F4	F5	F6	F7	F8	F9	F10	F11

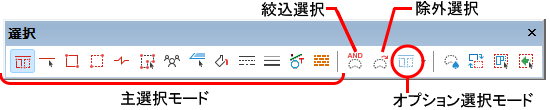

③選択ツールバーのアイコンを指定する

ツールバーのアイコンをクリックするのが便利です。

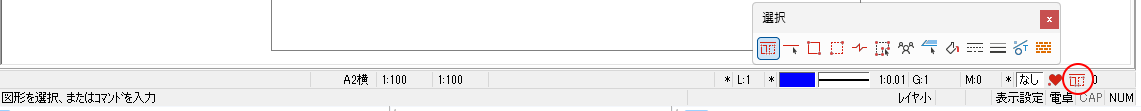

④ステータスバーから指定する(主選択モードのみ)

⑤ポップアップメニュー９ページのアイコンを指定する

[全選択]は、編集メニューから実行することもできます(編集メニューについては｢2.5.3 ダイレクト編集 ■右クリックメニュー｣を参照)。

補足

[Esc]キーを押すと、図形選択を終了できます。
【環境設定】コマンドで以下の設定が行えます。

「操作」－「全般」

－選択が正しくない場合、警告音(ビープ音)が鳴ります。ただし、[選択失敗でビープ音鳴らさない]に☑を入れた場合は鳴らしません。

「操作」－「操作体系」

－｢図形選択」－[複数選択(右クリックで終了)]にすると、常に複数のプリミティブを選択できます。

「操作」－「コマンド」

－[ダイアログの上に選択ツールバー]に☑を入れると、選択を必要とするコマンド(例：【移動】コマンドなど)のダイアログボックス近くに選択ツールバーが表示され、すばやく選択モードを切り替えられます。

「操作」－「マウス」

－｢ホイール回転｣でMicrosoft IntelliMouseのホイールに選択モードの変更を割り付けられます。

「表示」－「図形と部品」

－[選択図形のハイライト表示]に☑を入れると、選択されたプリミティブ(図形や線分など)を指定した色でハイライト表示します。色は「表示」－「色」－「システム色」の[選択]、または【カラー設定】コマンドの[選択]で指定します。

－[選択図形にマーカー表示]に☑を入れると、選択された図形にマーカー(制御点)を表示します。「表示」－「全般」の「選択マーカー」で、マーカーのサイズを設定できます。

■選択モードの機能

以下で、各選択モードについて説明します。図解では、【削除】コマンドを実行したときの選択方法を例としています。

図解での範囲指定の表示は、すべて点線枠で表示しています。通常の操作では、上→下方向へ範囲指定した場合は実線枠で、下→上方向へ範囲指定した場合は点線枠で選択範囲が表示されます。
ツールバーが初期設定で表示されていますので、ここではツールバーのアイコンで説明します。

[標準選択 ]

範囲指定のときは囲む方向（上⇔下）によって対象となる図形が異なります。

[範囲指定1]

図形を上から下へドラッグして囲むと、指定した範囲に全体が入っている図形が削除されます。

【ウィンドウ選択】と同じになります。

[範囲指定2]

図形を下から上へドラッグして囲むと、指定した範囲に一部でも含まれる図形が削除されます。

【クロス選択】と同じになります。

[単一指定]

プリミティブを指定すると、指定されたプリミティブが削除されます。

[Alt]キーを押しながらクリックすると、確認のマウスが表示されます。
【単一選択】と同じになります。

[単一図形選択]

プリミティブを指定すると、指定されたプリミティブが削除されます。

[Alt]キーを押しながらクリックすると、確認のマウスが表示されます。

[ウィンドウ選択 ]

図形を対角にクリックして囲むと、指定した範囲に全体(線分の両端)が入っている図形が削除されます。

[クロス選択 ]

図形を対角にクリックして囲むと、指定した範囲に一部でも含まれる図形が削除されます。

[クロスライン選択 ]

図形をラインで指定すると、指定した2点間に交差するプリミティブが削除されます。

[ポリライン内選択 ]

すでに作図しているポリラインを指定すると、指定したポリライン範囲に全体(線分の両端)が入っている図形が削除されます。ポリラインが作図されていない場合は、ポリライン範囲を作図します。作図したポリライン範囲に全体(線分の両端)が入っている図形が削除されます。(ポリラインについては｢2.4.5 ポリライン｣を参照)。

[ポリラインあり]

[ポリラインなし]
