2.1 基本操作

• 各コマンドの詳細な説明および操作方法についてはリファレンスマニュアルを参照してください。

2.1.1 コマンドの実行と解除

■コマンドの実行方法

コマンドを実行するには、次の方法があります。

• それぞれの方法で実行すると、コマンドによってはダイアログボックスが表示されます。

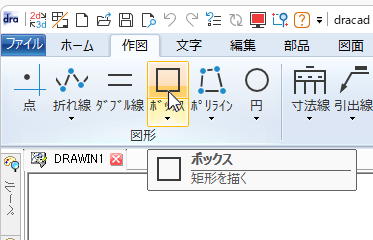

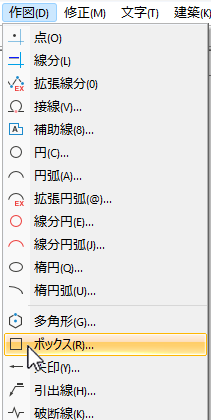

①リボンまたはプルダウンメニューからコマンド名を指定する。

コマンド名にカーソルを合わせ、クリックすることにより実行します。

• リボンメニューでは、アイコンの上にカーソルを置くと、コマンド名とコマンドの説明が表示されます。
  また、[Alt]キーを押すと、メニューにアルファベットが表示され、表示されているキーを入力しても指定できます。
  プルダウンメニューでは、[Alt]キーを押しながら( )内のキーを入力しても指定できます。

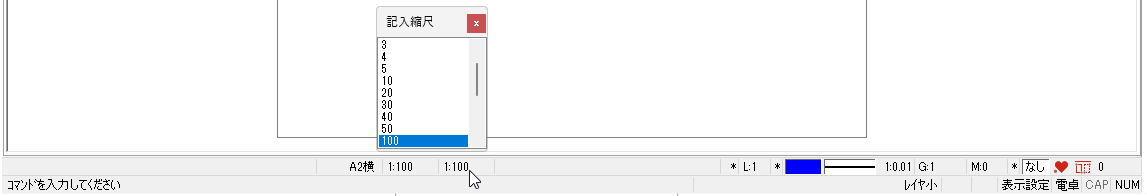

②ステータスバーから情報が表示されている場所を指定する。

それぞれの情報が表示されている場所にカーソルを合わせ、クリックすることにより実行します。

• 記入縮尺、レイヤ、カラー、線種、線幅、材質、塗りカラー、スナップモード、選択モードが実行できます。また、右クリックすると、設定コマンドなどを実行できます。

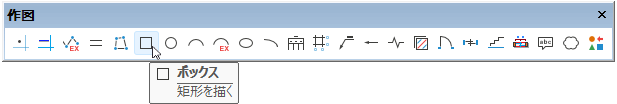

③ツールバーのアイコンを指定する。

アイコンにカーソルを合わせ、クリックすることにより実行します。

• アイコンの上にカーソルを置くと、コマンド名とコマンドの説明が表示されます。

④キーボードからコマンド名称・コードを入力する。

コマンドには、それぞれキータイプ名称とコマンドコードが割り付けてあります。これをステータスバーのコマンドラインにキーボードから入力します。

例：【移動】コマンド→move[Enter]

⑤ポップアップメニューのアイコンを指定する。

【ポップアップメニューの設定】コマンドで[ポップアップ表示]に☑を入れると、ポップアップメニューが表示されます(詳細は『第1章 DRA-CADを使用する前に』の｢1.2.9 ポップアップメニュー｣を参照)。

アイコンにカーソルを合わせ、クリックすることにより実行します。

• アイコンの上にカーソルを置くと、コマンド名とコマンドの説明が表示されます。

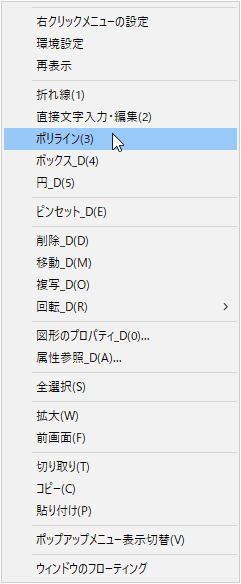

⑥編集メニューのコマンド名を指定する。

作業ウィンドウ上で右クリックすると編集メニューが表示されます(編集メニューについては｢2.5.3 ダイレクト編集 ■右クリックメニュー｣を参照)。
コマンド名にカーソルを合わせ、クリックすることにより実行します。

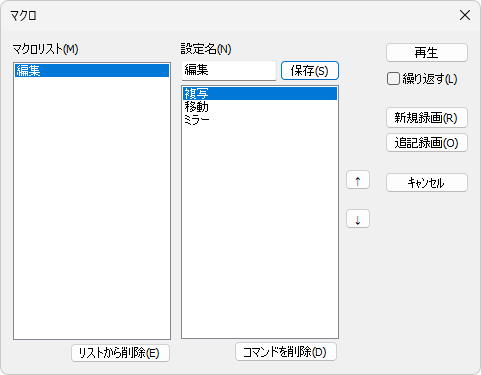

✦マクロ操作

作図編集時に、何度も繰り返し使う一連のコマンド群を、自動的に次々と起動できます。

【マクロ】コマンドで自動化したいコマンドを登録し、再生します。

■コマンドの解除方法

コマンドには、操作終了と同時に自動的に解除されるものと、解除操作の必要なものがあります。
コマンドが解除されると、｢図形を選択、またはコマンドを入力｣と画面左下にメッセージが表示されます。

• セットアップ時に設定した｢操作方法｣で｢線描画優先｣とした場合は、｢線分の始点、またはコマンドを入力｣と画面左下にメッセージが表示されます。

コマンドを解除するには、次の方法があります。

①右クリック
ステータスバーの左下にコマンドのメッセージが表示されている状態で右クリックすると、1つずつメッセージが戻り、コマンドが解除されます。

②[Esc]キーを押す
ステータスバーの左下にコマンドのメッセージが表示されている状態で[Esc]キーを押すと、メッセージが戻り、コマンドが解除されます。

• 【環境設定】コマンドの「操作」－「コマンド」－「コマンド実行中のESCキー」で、[ひとつ戻る]を指定した場合は、1つずつメッセージが戻り、コマンドが解除されます。

③[キャンセル]または[×]ボタンをクリック
ダイアログボックスが表示されるコマンドは、ダイアログボックスの[キャンセル]または[×]ボタンをクリックして解除します。

• 【環境設定】コマンドの「操作」－「コマンド」－[ダイアログ外クリックでOK]に☑を入れた場合は、ダイアログボックスからカーソルを外してクリックするとコマンドを実行、右クリックするとコマンドを終了となります。

解除直後に[スペース]キーを押すと、直前に実行したコマンドを再度実行できます。
