1.3 操作環境

1.3.1 環境の設定

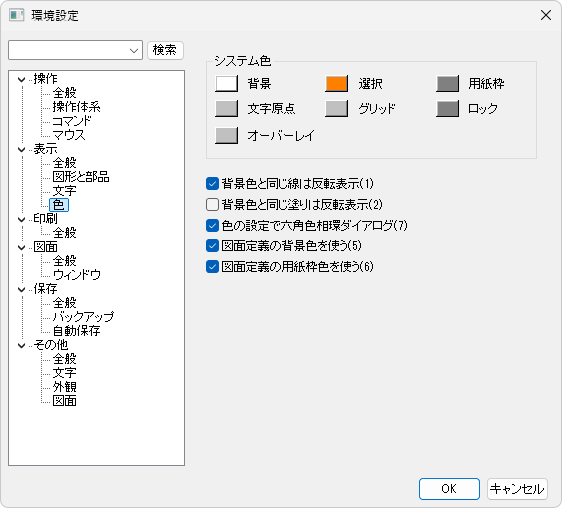

【環境設定】コマンドを実行すると、環境設定ダイアログを表示します。この設定をユーザーの使い勝手に合わせて変更することにより、多様な操作が行えます。

以下にDRA-CADの起動直後の初期設定を一覧表示します。

操作：操作に関する設定

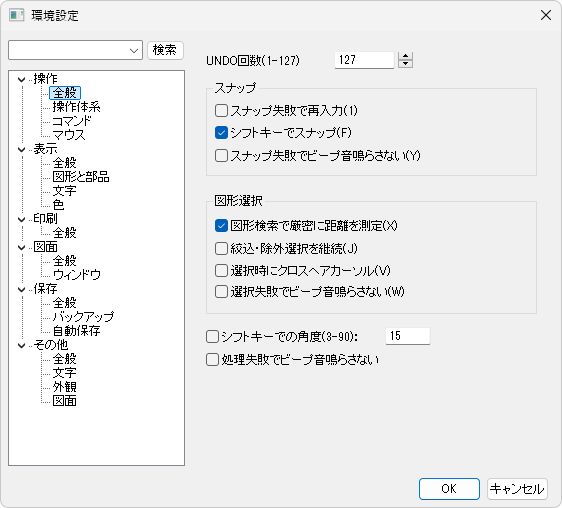

操作－全般：

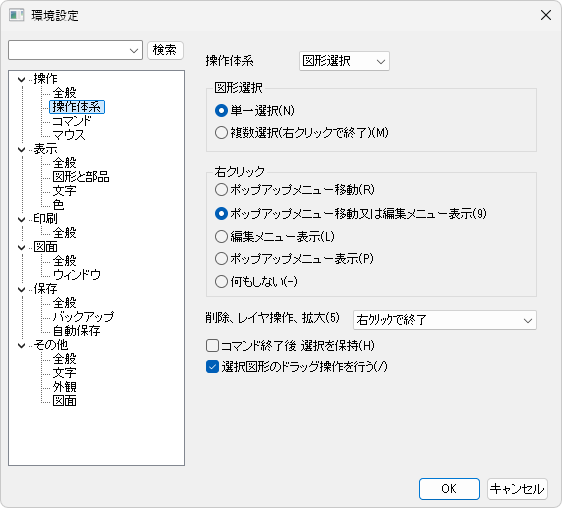

操作－操作体系：

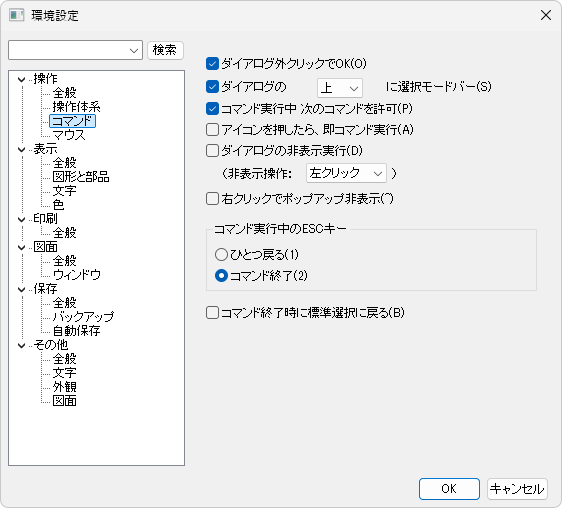

操作－コマンド：

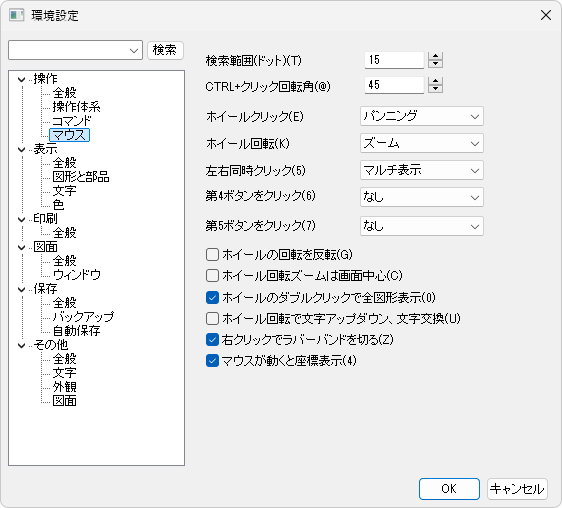

操作－マウス：

表示：図形の表示に関する設定

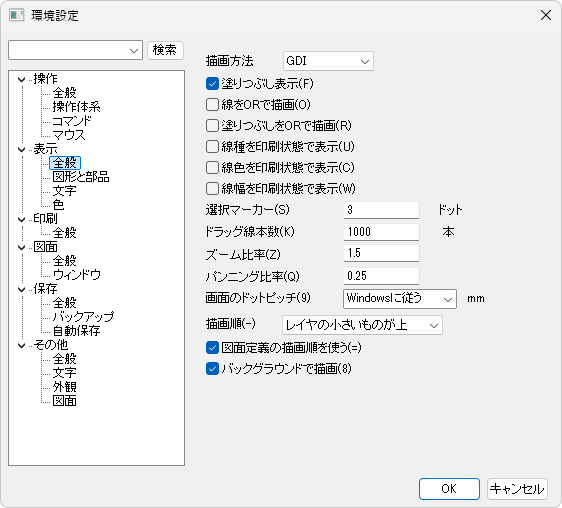

表示－全般：

表示－図形と部品：

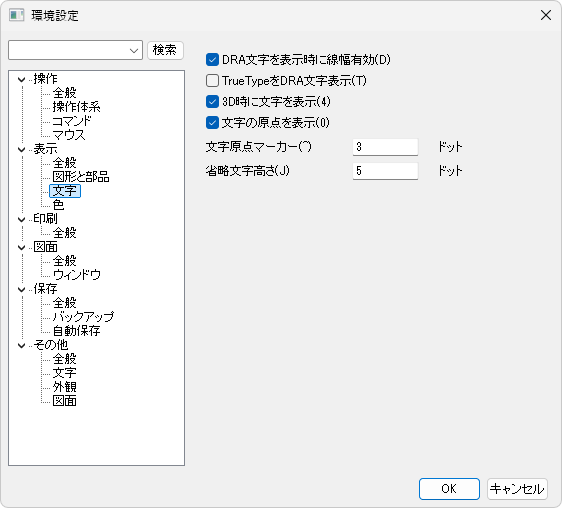

表示－文字：

表示－色：

印刷：印刷に関する設定

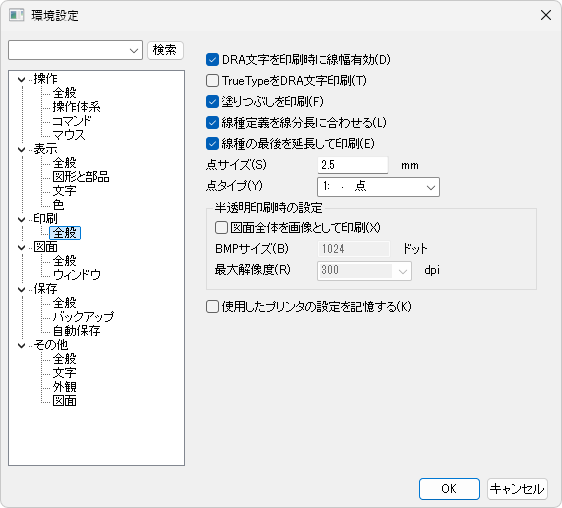

印刷－全般：

図面：図面枠とレイアウト、図面ファイルの読み込みに関する設定

図面－全般：

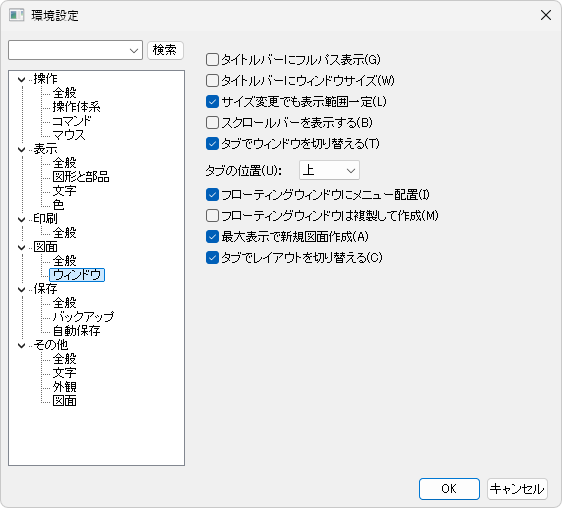

図面－ウィンドウ：

保存：図面ファイルやテンプレートファイルなどの保存に関する設定

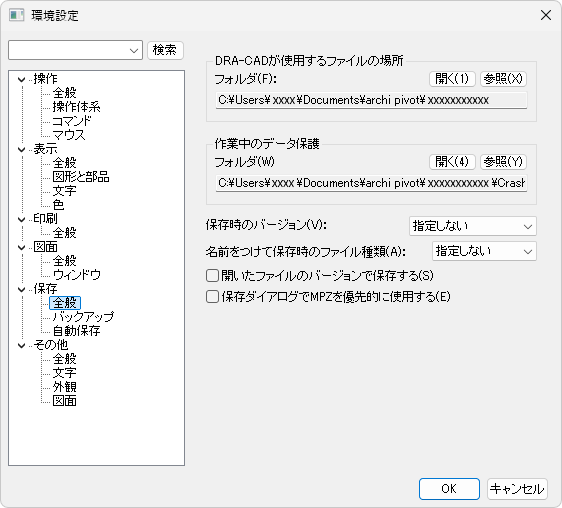

保存－全般：

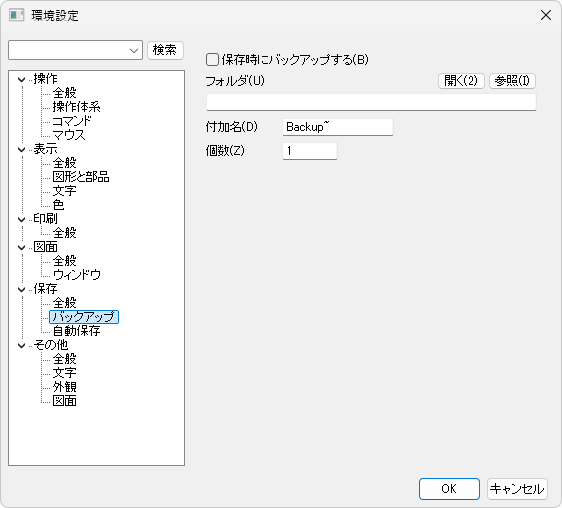

保存－バックアップ：

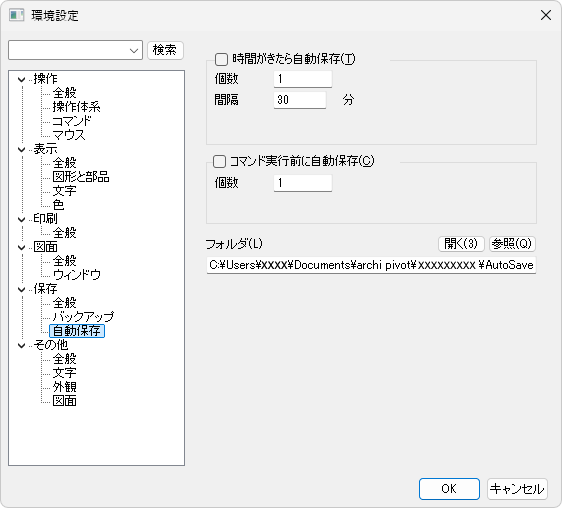

保存－自動保存：

その他：その他、設定した環境の登録など

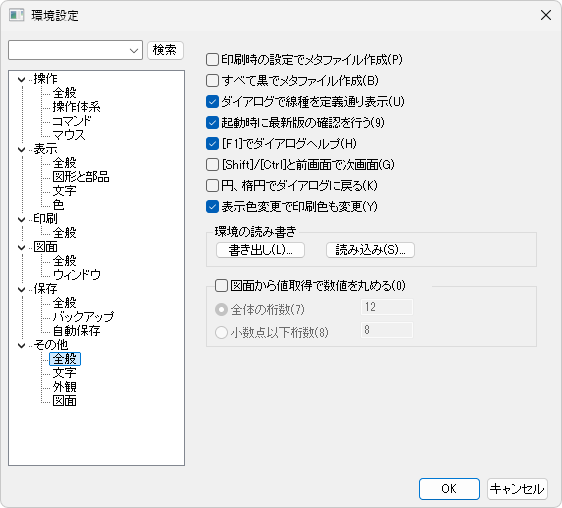

その他－全般：

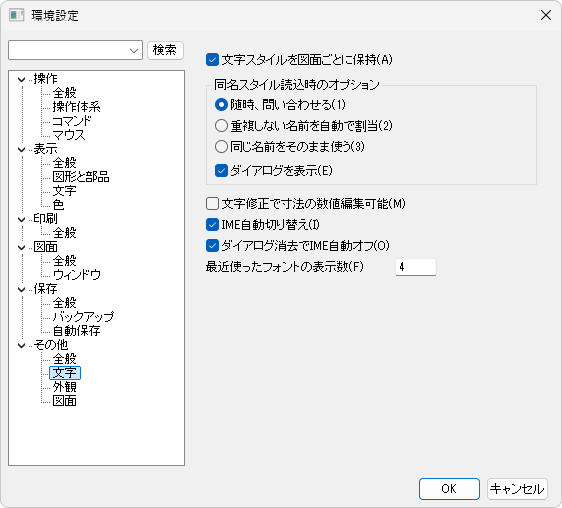

その他－文字：

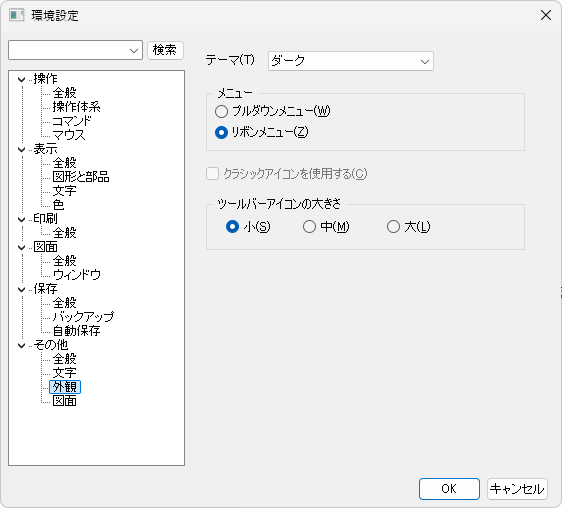

その他－外観：

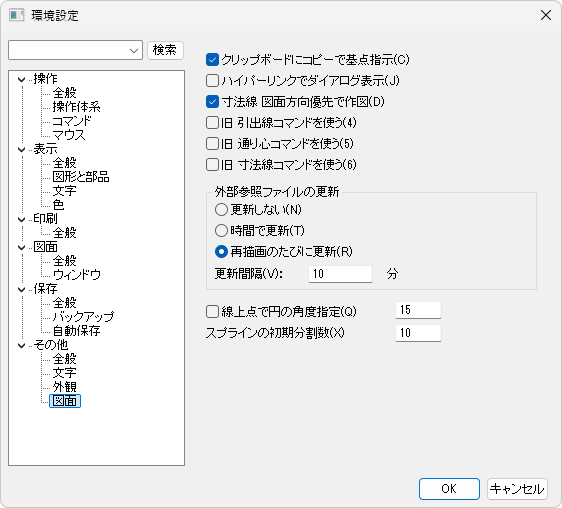

その他－図面：

補足

  • 「表示」－「図形と部品」－｢選択図形のハイライト表示｣は、選択した図形の色を変えて表示し、判別しやすくします。初期値はオレンジ’ですが、【カラー設定】コマンドでも色を変更できます。
  • 【新規図面】コマンドを実行すると、「図面」－「全般」－｢初期設定｣の用紙・縮尺の設定で新しい図面を開きます。
  • 「図面」－「ウィンドウ」で、起動時に常に最大表示、「図面」－「全般」で新規図面を開かないように設定できます。また、「図面」－「全般」－｢図面枠ファイル名｣であらかじめ保存してある図面枠ファイルを指定すると、起動時に保存してある図面枠を呼び出します。図面枠ファイルが優先し、初期設定ファイル｢DRAWIN.MPZ｣が無効になります。
  • 「DRAWIN.MPZ」で設定できる初期値の設定は、レイヤ名、カラー、線種、線幅、印刷の設定、ブロックで、レイヤ名とブロックはDWG/DXFファイルには反映されません。「DRAWIN.MPZ」を保存しないで読み込んだ場合は、それぞれの設定をインポートする機能を使って既存ファイルの設定を利用できます。
  • 「保存」－｢自動保存｣は、誤って上書きしたり、何らかのトラブルで図面が失われてしまった場合に、それ以前の図面を自動的に別ファイルとして保存しておく機能で、作業中の図面を一定の時間ごとに自動で保存できます。
  • 「保存」－「全般」－｢作業中のデータ保護｣は、予期せぬプログラムの終了時に作業中のデータを自動的に保存して復元する機能でデータ保護が行えた場合は、「××××は動作を停止しました」とダイアログボックスが表示されます。
    [再起動]ボタンをクリックし、ファイルを復元してプログラムを再起動してください。
  • 「その他」－「全般」－｢環境の読み書き｣は、レイヤ・色などの属性、キーボードやポップアップメニュー・ツールバーのカスタマイズの内容を「DRAWIN.INI」というファイル名で保存します。[読み込み]ボタンをクリックして保存した内容を読み込みます。
    あらかじめ設定を書き込んでおけば、プログラムの再インストールやバージョンアップなどの際に、設定を読み込み、同じ環境で使用できます。
    ただし、属性リストは、異なるバージョン間では読み書きできない場合があります。
  • 「その他」－「文字」－｢IME自動切り替え｣は、コマンドで数値入力の場合にIME(日本語入力システム)をオフにします。

■表示設定

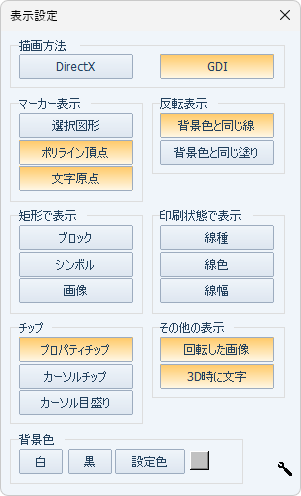

【環境設定】コマンドの「表示」で設定されている項目は、ステータスバーの【表示設定】コマンドで変更できます。

■描画方法について

DRA-CADでは、GDIとDirectXの描画方法があり、【環境設定】コマンドの「表示」－「全般」またはステータスバーの【表示設定】コマンドで切り替えられます。

DirectXを設定した場合、以下の設定は制限されます。

設定

制限事項

補足

画像をきれいに表示

無効

画面のドットピッチ

無効

線種を印刷状態で表示

常に有効

OFFを設定してもONと同じ状態で表示されます。

線をORで描画

GDI描画

ONを設定してもGDI描画と同じ状態で表示されます。

塗りつぶしをORで描画

GDI描画

描画順(データ順)

GDI描画
