付.5 コマンド一覧

付.5.1 リボンメニュー

リボンメニューはコマンドを実行すると、表示順が変更しますが、本書では、初期値での表示順で説明しています。

■2次元リボンメニュー

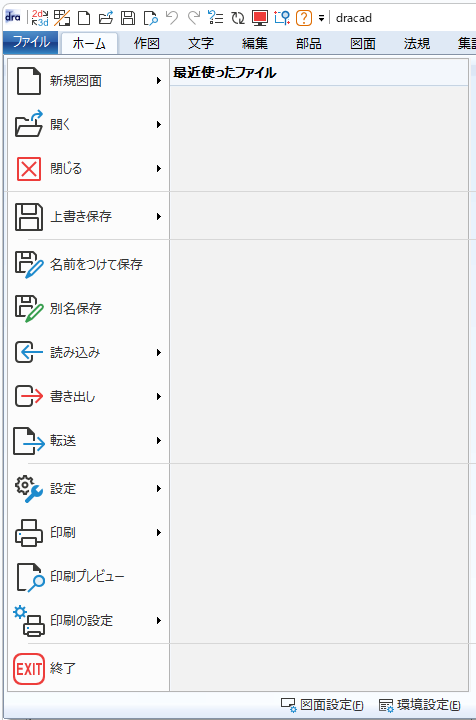

✦ファイルメニュー

新規図面

開く

閉じる

上書き保存

読み込み

書き出し

転送

設定

印刷

印刷の設定

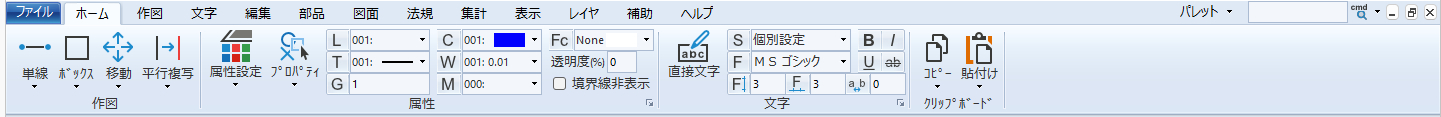

✦ホーム

単線

ボックス

移動

平行複写

属性設定

図形のプロパティ

[回転]

[ミラー]

コピー

貼付け

〔属性〕パネルの

〔文字〕パネルの

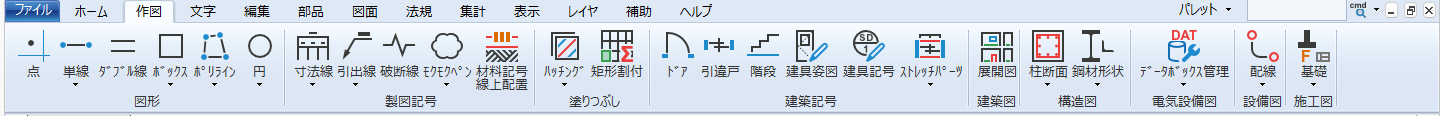

✦作図

単線

ボックス

ポリライン

円

[接線]

[円]

[円弧]

[楕円]

[楕円弧]

寸法線

引出線

モクモクペン

ハッチング

ストレッチパーツ

柱断面

鋼材形状

データボックス管理

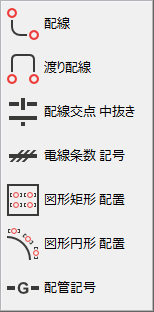

配線

基礎

[シンボル呼出]

[立上記号]

[条数記号]

[線カット図形記入]

✦文字

文字記入

面積文字記入

文字サイズ変更

文字分割

文字アップダウン

文字検索

文字置換

文字整列

〔記入〕パネルの

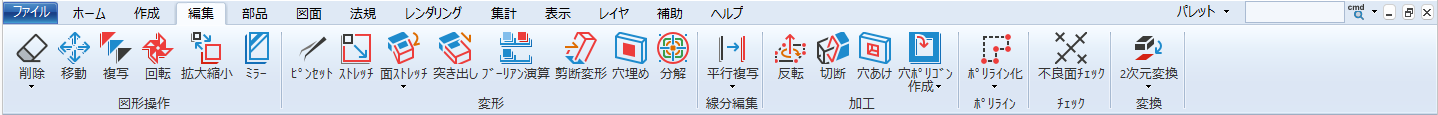

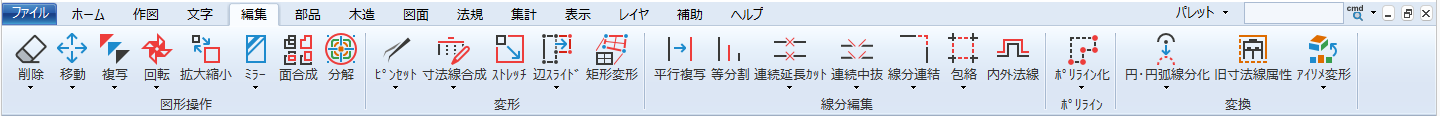

✦編集

削除

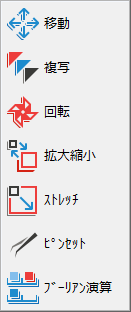

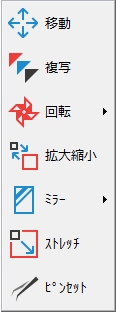

複写

回転

ミラー

ピンセット

寸法線合成

辺スライド

連続延長カット

連続中抜

線分連結

包絡

ポリライン化

円・円弧線分化

アイソメ変形

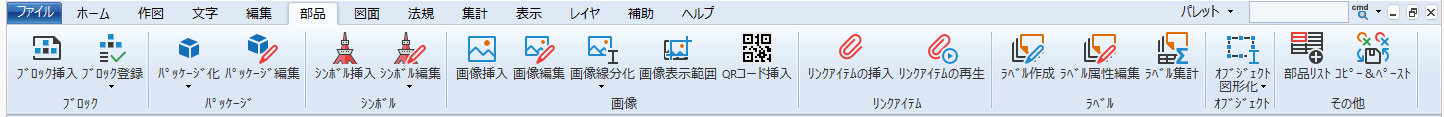

✦部品

ブロック登録

パッケージ化

シンボル編集

画像線分化

オブジェクトの図形化

✦図面

オーバーレイ挿入

オーバーレイレイヤ設定

オーバーレイ移動

重ねて表示

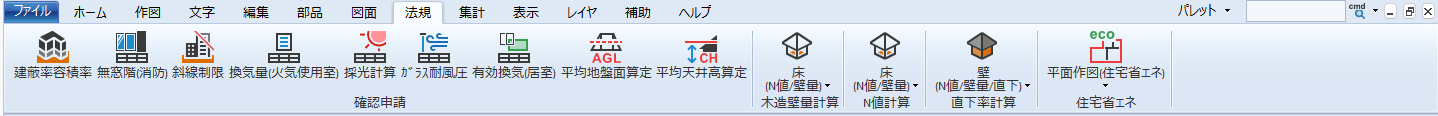

✦法規

床(N値/壁量)

床(N値/壁量)

壁(N値/壁量/直下)

住宅省エネ

✦集計

✦表示

全図形表示

〔ドラフタ〕パネルの

〔グリッド〕パネルの

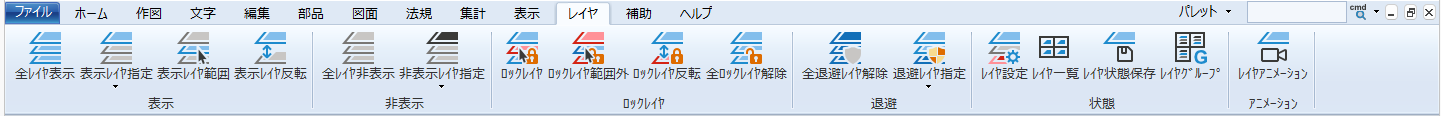

✦レイヤ(2次元/3次元共通)

表示レイヤ指定

非表示レイヤ指定

退避レイヤ指定

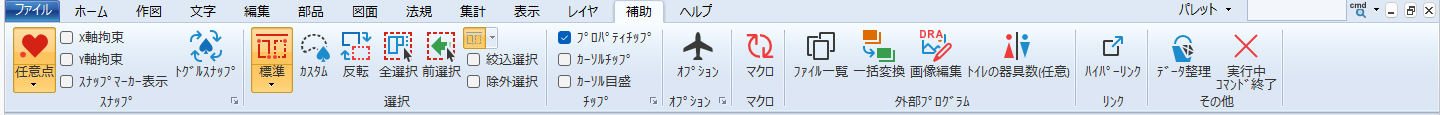

✦補助

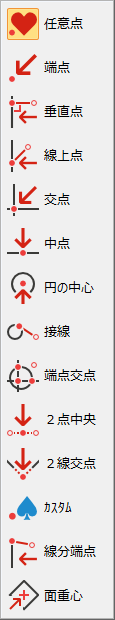

任意点

標準

〔スナップ〕パネルの

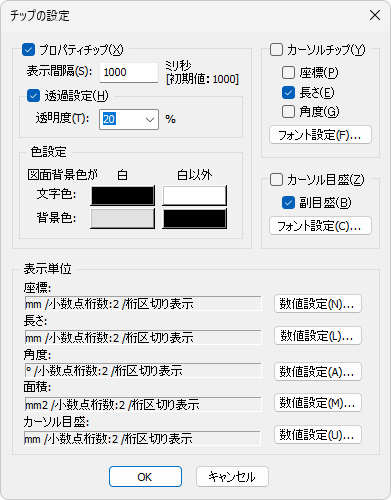

〔チップ〕パネルの

〔オプション〕パネルの

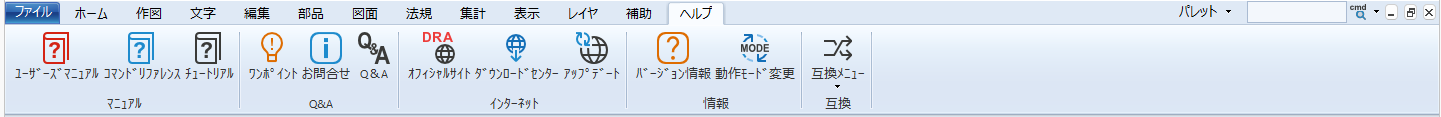

✦ヘルプ

互換メニュー

■3次元リボンメニュー

✦ファイルメニュー

新規図面

開く

閉じる

上書き保存

読み込み

書き出し

転送

設定

印刷

印刷の設定

✦ホーム

直方体

引伸ばし

移動

材質変更

隠面除去表示

属性設定

図形のプロパティ

コピー

貼付け

〔属性〕パネルの

✦作成

点

3Dポリライン

直方体

床

柱

簡単梁

ドア

ストレッチパーツ

✦編集

削除

面ストレッチ

平行複写

穴ポリゴン作成

ポリライン化

２次元変換

✦部品

ブロック登録

✦図面

オーバーレイ挿入

オーバーレイレイヤ設定

オーバーレイ移動

重ねて表示

✦法規

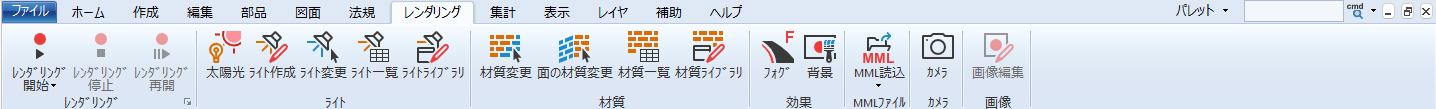

✦レンダリング

レンダリング開始

〔レンダリング〕パネルの

MML読込み



✦集計

✦表示

全図形表示

表示範囲切替

パンニング

2D平面図

北西アクソメ図

南西オブリク図

パース設定

原点

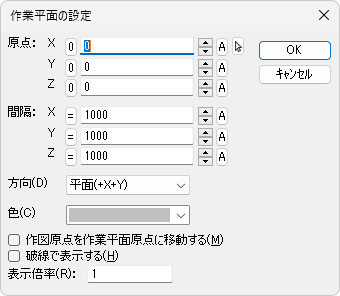

〔作業平面〕パネルの

〔隠面除去〕パネルの

✦補助

任意点

標準

〔スナップ〕パネルの

〔チップ〕パネルの

〔オプション〕パネルの

✦ヘルプ

互換メニュー
