レイヤ分けしたPDFファイルで保存したい

➤ 概要

レイヤ分けしたPDFファイルで保存する方法について説明しています。

• ［PDF保存］で「レイヤ分けを行う」のチェックをする

➤ 操作

  ［PDF保存］で「レイヤ分けを行う」のチェックをする

➤リファレンスマニュアル  PDF保存

1.  レイヤ分けされたファイルを開きます。
2. ［PDF保存］コマンドを実行します。
3. ［名前をつけて保存］ダイアログが表示されますので、図面を保存するパスおよびファイル名を入力して「保存」ボタンをクリックします。
4. ［PDF書き出し］ダイアログが表示されます。
5. 用紙、方向、解像度などを設定後「レイヤ分けを行う」にチェックをします。
6. 「OK」ボタンをクリックします。

• 「書き出したPDFを表示」にチェックをすると、関連付けされたプログラムで自動的に開いて表示します。

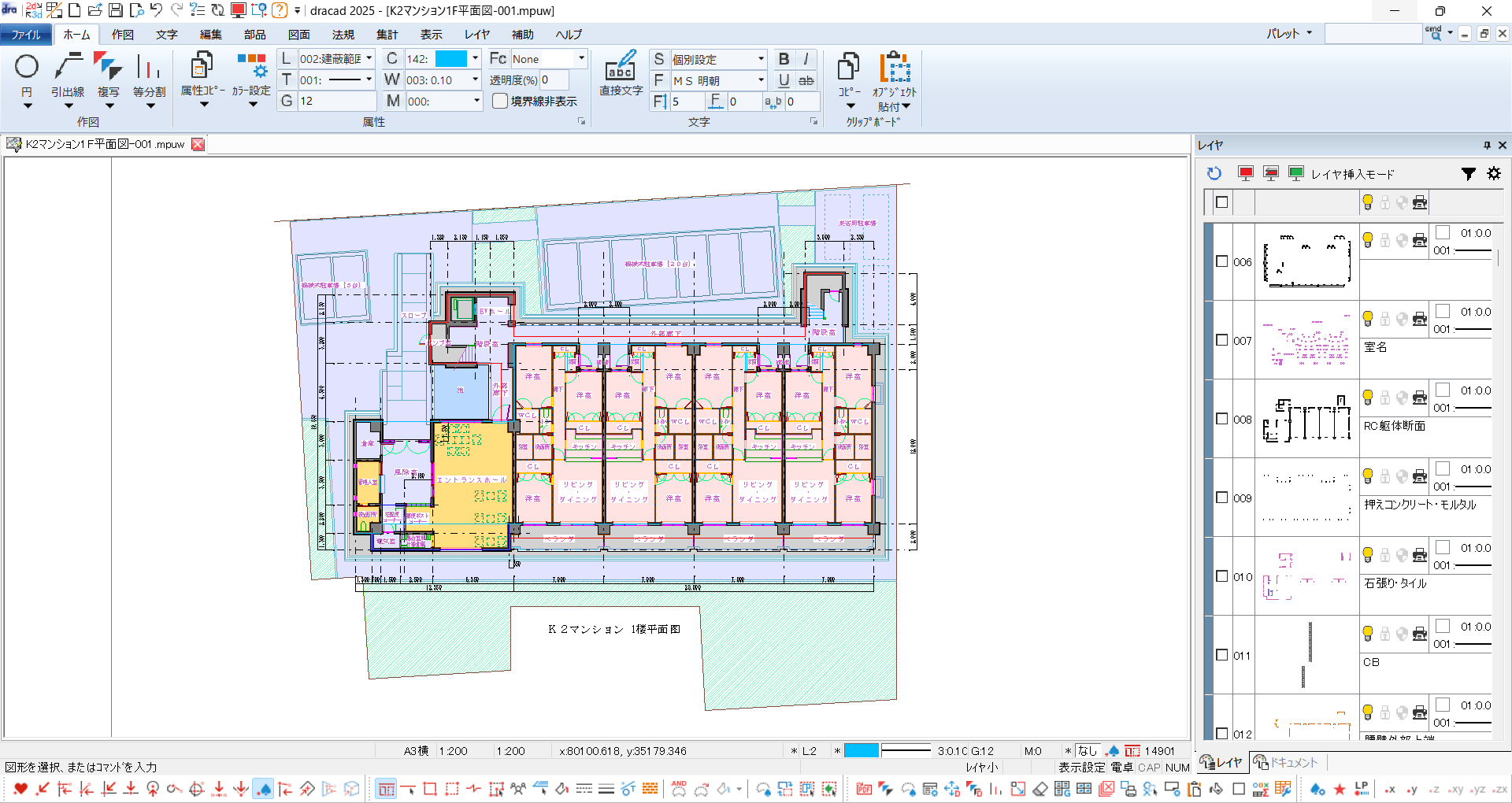

DRA-CADの保存前の画面

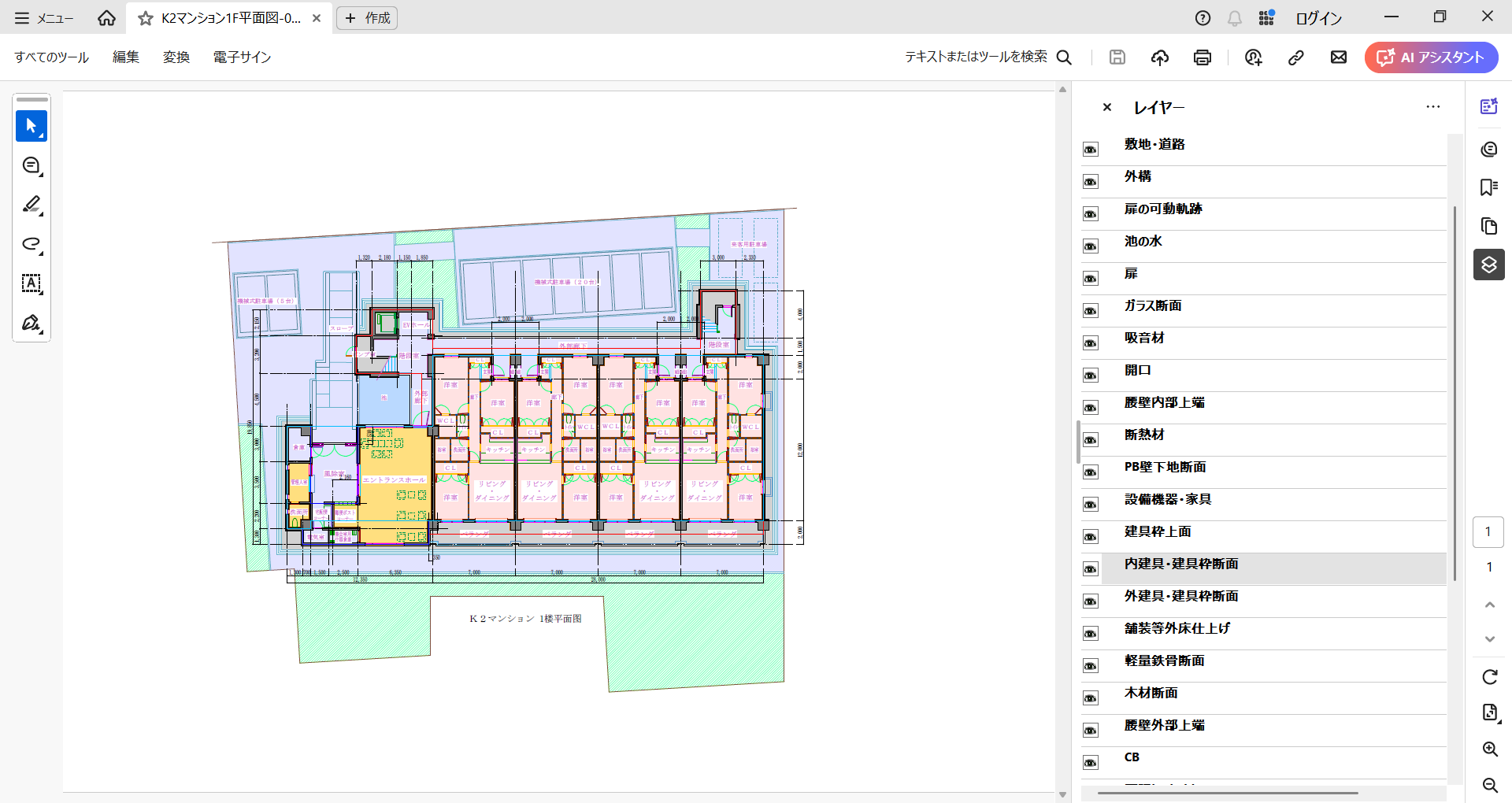

Adobe Readerで読み込み後の画面

レイヤ分けされ、レイヤ名も保存されます。

❑ 補足 ❑

• 透過された塗り図形や画像がある図面は、同じ見た目に再現できないため、「レイヤ分けを行う」が無効になり、レイヤ分けされたPDFデータは作成できません。
• セキュリティの設定をした場合は、「レイヤ分けを行う」が無効になり、レイヤ分けされたPDFデータは作成できません。
• PDF書き出しを使用するには、「Antenna House PDF Driver」をインストールしておく必要があります。『はじめにお読みください』を参照してください。
• ［ドキュメントパレット］の「ファイル形式を変換」で複数のファイルを一括で変換できます。また２つの異なる形式に同時に変換することができます。
