敷地を座標で入力したい

➤ 概要

敷地を座標で入力する方法について説明します。

●  ［表入力でポリライン］で敷地座標のX,Yを入力する

➤ 操作

  ［表入力でポリライン］で敷地座標のX,Yを入力する

➤リファレンスマニュアル  表入力でポリライン

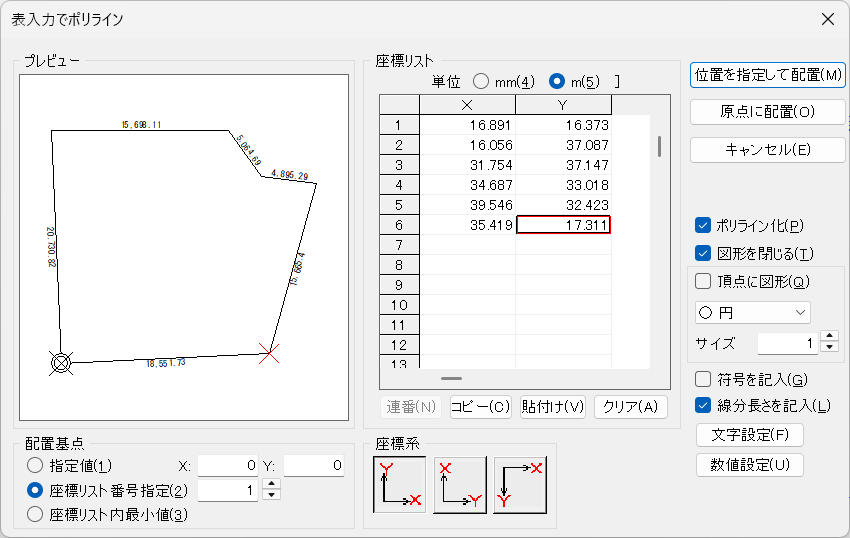

1. ［表入力でポリライン］コマンドを実行します。
2. リストのセルを選択し、数値を半角で入力します。
3. 入力した座標値でプレビューに表示されます。
4. 「符号を記入」「線分の長さを記入」など必要項目にチェックをします。
5. 「位置を指定して配置」または「原点に配置」ボタンをクリックして配置します。

※ Excelなどのデータがある場合、コピーしたデータを貼り付けることができます。

作図例

❑ 補足 ❑

現在の書き込み属性で作図されます。

作図した敷地形状から、面積表の作表ができます。

作表できるのは、ダイアログの設定で「ポリライン化」「図形を閉じる」で作成した敷地形状です。

➤リファレンスマニュアル  面積表

作図した敷地形状から座標値を取得して、開発申請用の任意座標求積表の作表ができます。

➤リファレンスマニュアル  任意座標求積表
