Google Earthコンバーター

DRA-CADデータをKMZデータに変換し、Google Earth上に配置します。

変換対象は、閉じた3次元ポリラインのみです。閉じていない3次元ポリラインや2次元図形、シンボル、ブロックなどは変換されません。パッケージは要素ごとに分解された後、変換されます。

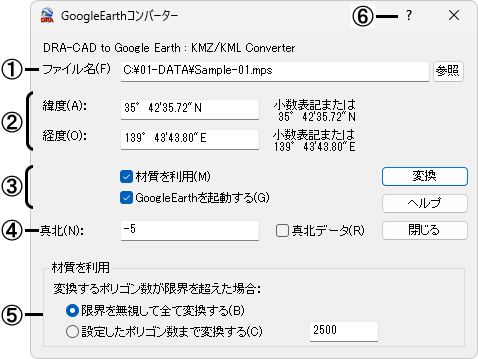

■ダイアログ

①変換するDRA-CADファイルを指定します。ファイル名はフルパスで入力します。

(例)        C:￥01-DATA￥Sample-01.mps

• 対象とするファイル形式は、MPS/MPZ/MPX形式です。
• ファイル名の先頭が「￥￥」で始まるUNCパスには対応していません。

[参照]ボタン

開くダイアログを表示し、保存されているファイルを指定することができます(詳細は【開く】コマンドを参照)。

②Google Earthに配置する場所を、緯度と経度で指定します。度分秒または小数で入力します。

• ここで指定した点と、DRA-CADの作図原点が一致するように配置されます。

(例)36度30分45秒の場合        36°30’45”N(E)または36.5125

③設定する項目を☑します。

[材質を利用]

DRA-CADで設定した材質で表示します。☐の場合は、作成したカラーで表示されます。

[Google Earthを起動する]

DRA-CADのデータを変換・保存した後、自動的にGoogle Earthを起動して変換したデータを表示します。☐の場合は、変換されたデータを保存して終了します。

④DRA-CADの平面図の上方向を０度として、Google Earthの真北方向から回転させる角度を設定します。角度を設定しない場合は、平面図の上方向とGoogle Earthの真北方向が一致します。

• 回転方向は、DRA-CADの作図原点を回転の中心として、時計回りが＋、反時計回りが－の値で設定します。

[真北データ]

指定した角度で回転させ、Google Earthの真北と一致させて表示する場合に☑します。

⑤変換するポリゴン数が限界を超えた場合、「変換するポリゴンを無視してすべて変換する」、「設定したポリゴン数まで変換する」のどちらかを選択します。「設定したポリゴン数まで変換する」の場合、ポリゴン数を設定します。

⑥ヘルプを表示します。
？ボタンをクリックして、入力欄または設定欄をクリックすると、リファレンスマニュアルを表示します。

■操 作

例：[☑材質を利用/☑Google Earthを起動する]

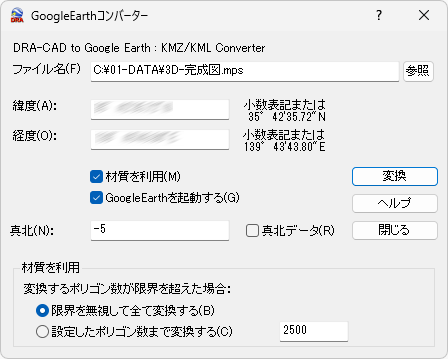

１．ファイル名、緯度・経度などを設定し、[変換]ボタンをクリックすると、KMZデータへの変換を開始します。

２．KMZファイルが作成され、確認のダイアログが表示されます。

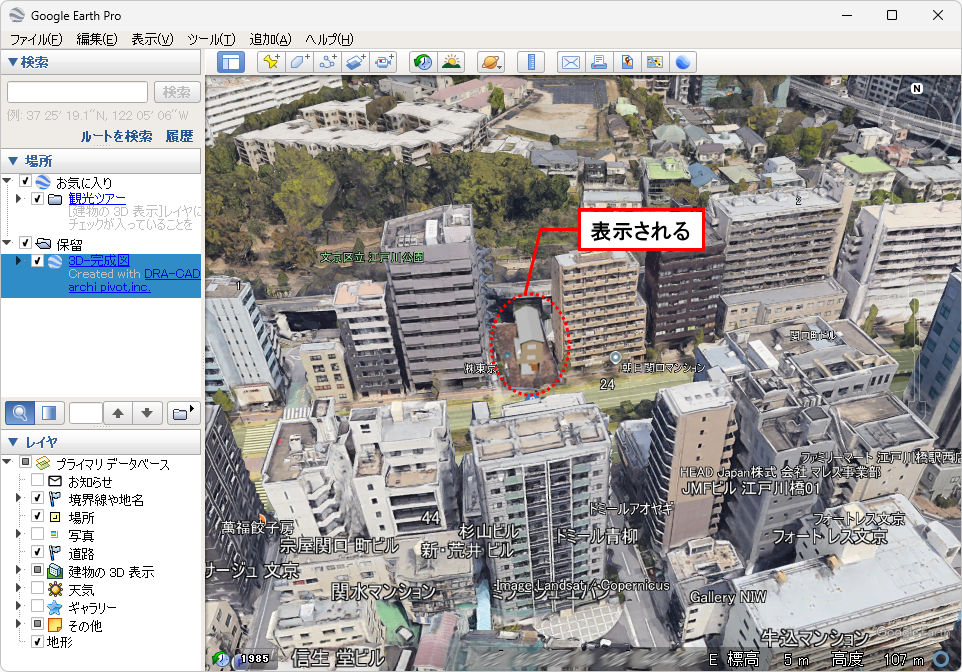

３．[OK]ボタンをクリックすると、Google Earth上に3次元図形が表示されます。

• Google Earthプロ(パソコン用)で表示しています。Google Earth プロ(パソコン用)で表示する場合は、ダウンロードしてインストールしておく必要があります。Google Earthについての詳細は、Google Earth の[ヘルプ]を参照してください。

補足

• Google Earthコンバーターは、単独で動くプログラムです。

Windowsの(スタート)ボタンをクリックし、[dracad 2025]→[dracad 2025 Google Earthコンバーター]をクリックすると、プログラムが起動します。

また、エクスプローラを起動し、｢dracad2025｣のインストールフォルダーから【GEConv.exe】をダブルクリックしてもプログラムが起動します。

• 指定したファイルと同じ場所にファイル名と同じ名前のフォルダーが作成され、その中に「指定ファイル名.kmz」ファイルが作成されます。
• [緯度]、[経度]では、Google Earthの[目印]で任意の場所へ目印アイコンを動かし、表示されるダイアログから緯度と経度を参照することもできます。
• C:￥Program Files(例)内にKMZファイルを作成することができません。C:\Program Files内のファイルを変換する場合は、C:￥Program Files以外のフォルダーに移動してから行ってください。
• また、変換の際、DRA-CADのカラー番号または材質番号ごとに集められ、同じ番号の図形は「Package**」(**はカラー番号または材質番号)という名前の一つの要素にまとめられます。
