三角形分割

[リボンメニュー]

[作成(M)]メニュー→[三角形分割(F)]

[コマンド名称]

TRIDIV

[コマンドコード]

J394

[ショートカット]

－

[ポップアップメニュー]

13ページ

[プルダウンメニュー]

[３次元化(3)]→[三角形分割(3)]

ポリゴン、穴ポリゴンを三角形ポリゴンに分割します。

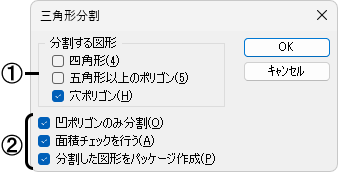

■ダイアログ

①三角形に分割する図形を☑します。

[四角形]

[五角形以上]

[穴ポリゴン]

②設定する項目を☑します。

[凹ポリゴンのみ分割]

①で指定した図形の中から凹ポリゴン(へこんだ部分があるポリゴン)のみを三角形に分割します。

[面積チェックを行う]

元のポリゴンの面積と分割された三角形の面積の総和が、同じになった場合のみ分割します。時間が異常にかかる場合があります。

[分割した図形をパッケージ化]

分割された複数の三角形をパッケージ化し、１つの図形として扱えるようにします。

■操 作

例：[☑穴ポリゴン]

三角形に分割するポリラインを選択すると、確認のマウスが表示されます。マウスの左ボタンを押すと、ポリゴンが三角形に分割されます。
