ミラーガラス反射
[リボンメニュー] | [法規(R)]メニュー→[ミラーガラス反射(8)] | |
[コマンド名称] | SUNMR | |
[コマンドコード] | J777 | |
[ショートカット] | － | |
[ポップアップメニュー] | － | |
[プルダウンメニュー] | [建築(K)]→[ミラーガラス反射(G)] | |
ミラーガラス面で反射された太陽光の反射形状図を作成します。
コマンドを実行すると自動的に計算を開始します。計算が終わると、反射形状図を作成します。
[パース表示]

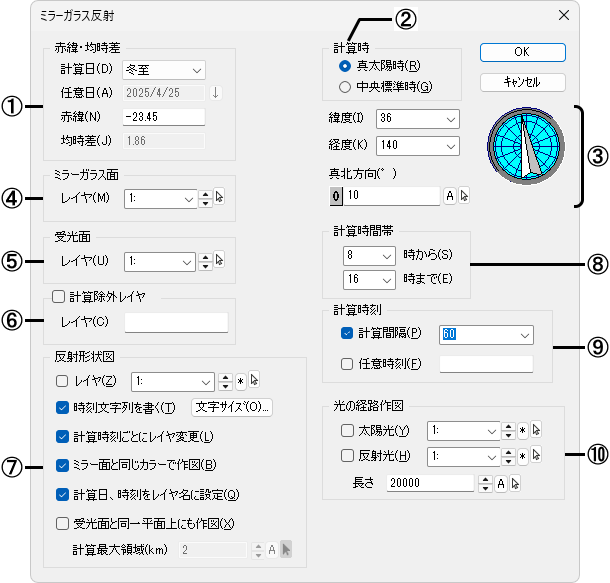

■ダイアログ
①赤緯、均時差を設定します。
[計算日]
冬至／立冬／秋分／立秋／夏至／立夏／春分／立春／任意日から選択します。
[任意日]
[計算日で｢任意日｣を選択した場合に日付を入力します。
(例)2000年３月３日の場合 | 2000/03/03または2000/3/3 |
[赤緯]
[計算日]で｢任意日｣を選択した場合に赤緯を度または度分秒で設定します(｢任意日｣以外は自動的に設定されます)。
(例)-20度30分45秒の場合 | -20.5125または-20/30/45 |
[均時差]
[計算時]で｢中央標準時｣を指定した場合に均時差を分または時分秒で入力します(｢真太陽時｣は自動的に設定されます)。
(例)10度38.4秒の場合 | 10.64または10/38.4 |
②計算時(真太陽時または中央標準時)を設定します。
③緯度、経度、真北方向を設定します。
[緯度経度]
緯度、経度を度または度分秒で設定します。
(例)36度の場合 | 36 |
36度30分45秒の場合 | 36.5125または36/30/45または36:30:45 |
[真北方向]
敷地のＹ軸に対する角度を度または度分秒で設定します。
ダイアログに表示される方位表示は、ダイアログの上向きを図面のＹ軸正の向きとして表示しています。
(例)10度の場合 | 10 |
-10度30分00秒の場合 | -10.5(または-10:30:0と入力し、ボタンをクリック) |
④ミラーガラス面
ミラーガラス面の図形のレイヤーを指定します。
⑤受光面
反射形状図を作図したい受光面の図形のレイヤーを指定します。
⑥計算除外レイヤー
反射計算の対象から除外したい図形がある場合に☑し、図形のレイヤーを指定します。
複数のレイヤーを指定する場合は、番号の間に「,」を入力します。
(例)10番と20番と30番レイヤーを指定する場合 | 10,20,30 |
通し番号でレイヤーを指定する場合は、番号の間に「-」を入力します。
(例)10番から100番レイヤーを指定する場合 | 10-100 |
⑦反射形状図
作成される反射形状図について設定します。
[レイヤー]
レイヤーを指定して作成する場合にチェックし、レイヤー番号を設定します。
チェックしない場合はアクティブレイヤーで作成されます。
[時刻文字列を書く]
時刻文字列を記入する場合に☑します。
[文字サイズ]ボタン
文字サイズ設定ダイアログを表示し、時刻文字列の文字サイズを設定します。
[計算時刻ごとにレイヤー変更]
計算時刻ごとに反射形状図のレイヤーを変更する場合に☑します。
[ミラー面と同じカラーで作図]
ミラー面と同じカラーで反射形状図を作成する場合に☑します。
[計算日、時刻をレイヤー名に設定]
計算日、計算時刻をレイヤー名に設定する場合に☑します。
[☑計算時刻ごとにレイヤー変更]の場合に有効です。
[受光面と同一平面上にも作図]
反射形状図を受光面と同一平面上にも作成する場合に☑します。
☐の場合は、受光面上にのみ反射形状図を作成します。
[計算最大領域(km)]
反射形状図を作成する最大領域(単位：キロメートル)を設定します。
[☑受光面と同一平面上にも作図]の場合に有効です。
⑧計算時間帯を設定します。
(例)８時の場合 | 8 |
８時30分45秒の場合 | 8.5125または8:30:45 |
⑨計算時刻を設定します。
[計算間隔]
指定したピッチで反射形状図を計算する場合に☑し、計算ピッチを入力します。
[任意時刻]
指定した時刻の反射形状図を計算する場合に☑します。複数設定したい場合はカンマで区切ります。
(例)12時30分45秒の場合 | 12.5125または12:30:45 |
９時と９時30分の場合 | 9,9.5または9,9:30 |
⑩光の経路作図
太陽光と反射光の３Ｄ形状をミラー面から設定した[長さ]で作成します。
[太陽光]
ミラー面への太陽光形状を作成する場合にチェックし、レイヤーを指定します。
[反射光]
受光面への反射光形状を作成する場合にチェックし、レイヤーを指定します。

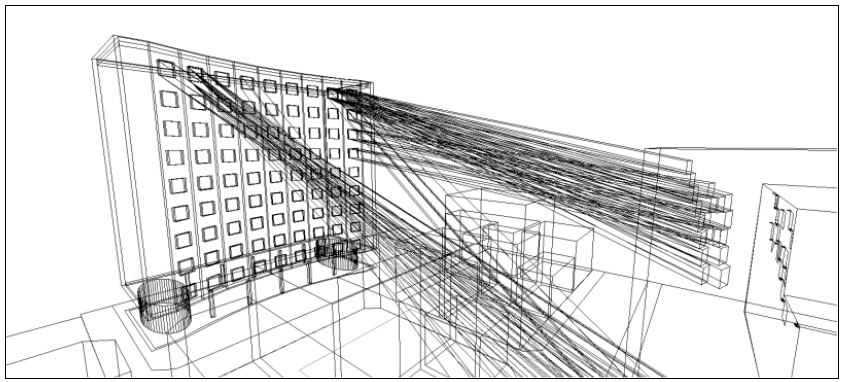

１．ミラー面(青色の面)と受光面(赤色の面)を設定し、緯度経度などの設定を行った後、[OK]ボタンをクリックすると、計算が始まり反射形状図が作成されます。
[３次元表示] | [反射形状図のみ] | [光の経路も作図] | |
補足
