面ストレッチ:3D

面を平行に移動して変形します。

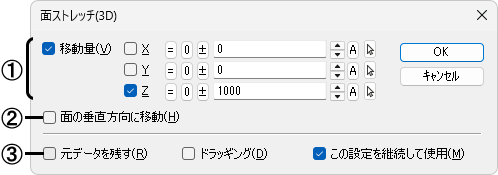

■ダイアログ

①距離で移動変形する場合に☑し、その距離を設定します。☐の場合は、基点(始点)と移動先(終点)を図面から指定します。

• X、Y、Zの前を☐にすると、その方向には移動変形しません。

②移動する方向を選択された面に垂直な方向に固定します。
[☑移動量]の場合は、X、Y、Zの方向は無効になり、[移動量]のみ入力します。

③設定する項目を☑します。

[元データを残す]

変形される前の図形をそのまま残します。

[ドラッギング]

図形を表示しながら移動変形します。[☑移動量]の場合は、無効です。

[この設定を継続]

次回コマンド起動時にダイアログの☑状態を継続します。

■操 作

[☑移動量]

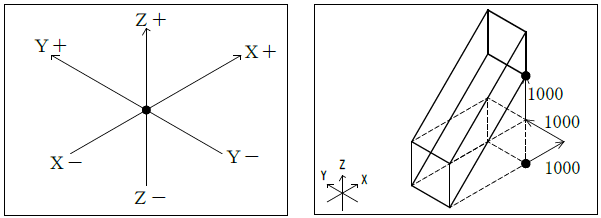

移動変形する面を構成する２つの辺を指定すると、設定した距離で面が移動し、図形が変形します。

• １つ目の辺を指定すると、その面に接している面がハイライト表示されます。

[☐移動量]

１．移動変形する面を構成する２つの辺を指定します。

２．基点(始点)、移動先(終点)を指示を指示すると、面が移動し、図形が変形します。

補足

• [☑ドラッギング]にすると、カーソル移動とともに図形の状態が分かりますが、線本数が多いとカーソルの動きが遅くなる場合があります。また、表示される線本数は【環境設定】コマンドの「表示」－「全般」－[ドラッグ線本数]で設定・変更できます。
• 面を選択する時に[Alt]キーを押しながら１つ目の辺を指定すると、確認マウスが表示され、その辺を含む面を切り替えることができます。
