ストレッチ:3D

図形の頂点を移動して変形させます。変形の方法は２種類(【図面から】【移動量指定】)あります。

【ストレッチ:3D(図面から)】移動変形の基点と目的点を図面から位置を指定して移動変形します。

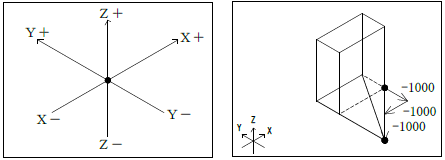

【ストレッチ:3D(移動量指定)】移動量(X,Y,Z)を設定して移動変形します。

 ストレッチ:3D(図面から)

 ストレッチ:3D(移動量指定)

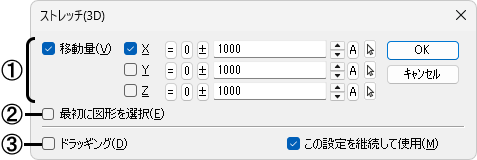

■ダイアログ

①距離で移動変形する場合に☑し、その距離を設定します。☐の場合は、基点(第１点)と移動先(第２点)を図面から指定します。

• X、Y、Zの前を☐にすると、その方向には移動変形しません。

②変形する図形を選択してから、移動したい頂点を含む範囲を指定します。特定の図形だけをストレッチしたい場合に☑します。

③設定する項目を☑します。

[ドラッギング]

図形を表示しながら移動変形します。[☑移動量]の場合は、無効です。

[この設定を継続]

次回コマンド起動時にダイアログの☑状態を継続します。

■操 作

[☑移動量]

移動したい頂点を含む範囲を指定すると、設定した距離で頂点が移動し、図形が変形します。

[☐移動量]

１．移動したい頂点を含む範囲を指定し、基点(第１点)を指示します。

２．移動先(第２点)を指示すると、頂点が移動し、図形が変形します。

補足

• [☑ドラッギング]にすると、カーソル移動とともに図形の状態が分かりますが、線本数が多いとカーソルの動きが遅くなる場合があります。また、表示される線本数は【環境設定】コマンドの「表示」－「全般」－[ドラッグ線本数]で設定・変更できます。
• ポリゴンの頂点は同じ平面上になくてはなりません。頂点が同一平面上にない歪んだ面を作成してしまうと、面の向きが正しく計算されないため、面の色が正しく表示されません。歪んだ面を作成した場合は【不良面チェック】コマンドで確認または修正してください。

• 作業平面で「自由」を設定した場合のストレッチは、【ストレッチ(3D)】コマンドのX/Y/Zの移動量を指定する方法では図形が歪みます。座標値入力の【作業平面座標系】を使用することで作業平面に対して水平垂直方向に編集できます。

例：作業平面に対してZ方向に1000㎜ストレッチする

移動量にはチェックを入れずにキーボードから座標値を入力します。

[☐移動量]

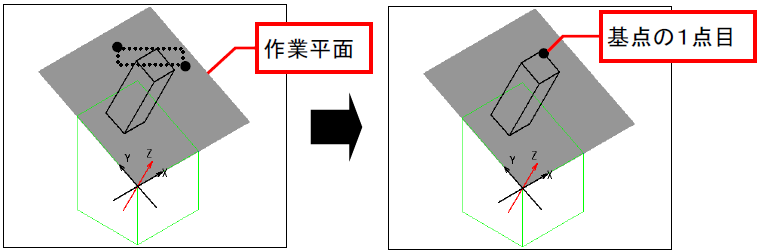

①移動したい頂点を含む範囲を指定し、基点(第１点)を指示します。

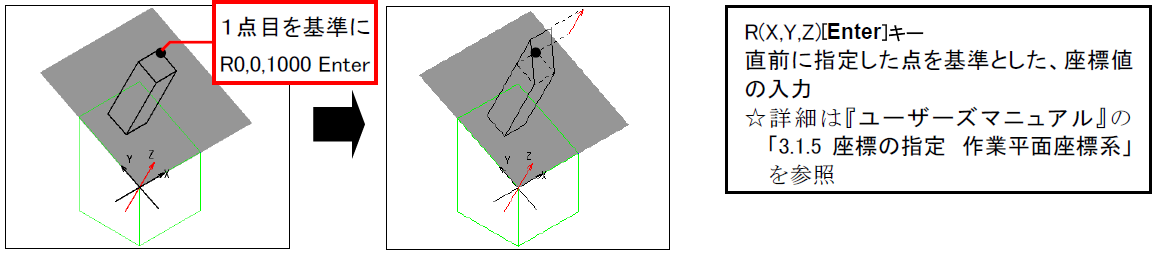

②移動先(第２点)でキーボードからR0,0,1000[Enter]キーを押すと、１点目を基準に作業平面に対して垂直方向に1000ｍｍ移動し、図形が変形します

• 下記のような面単位で作業平面に対して垂直方向に移動変形したい場合は、【面ストレッチ】コマンドが便利です(詳細は【面ストレッチ】コマンドを参照)。
