斜線カット

[リボンメニュー]

[法規(R)]メニュー→[斜線カット(6)]

[コマンド名称]

SKYCUT

[コマンドコード]

J491

[ショートカット]

－

[ポップアップメニュー]

18ページ

[プルダウンメニュー]

[建築(K)]→[斜線カット(B)]

天空率を計算するために、建物(立体)を法規斜線で切断します。

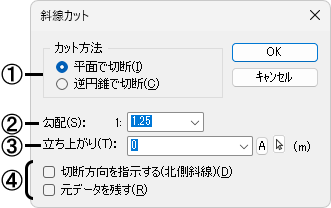

■ダイアログ

①カットする方法を指定します。

[平面で切断]

指定した建物(立体)を平面で切断します。

[逆円錐で切断]

指定した建物(立体)を逆円錐で切断します。

[平面で切断]

[逆円錐で切断]

②高さ制限の勾配を設定します。

③高さ制限の勾配を設定する高さを設定します。

[平面で切断]

[逆円錐で切断]

④設定する項目を☑します。

[切断方向を指示]

指示した方向へ勾配を設定します。☐の場合は、基準線に対して垂直な方向へ勾配が設定されます。

[元データを残す]

切断後、選択した元の図形を残します。

■操 作

[平面で切断]

１．切断する図形を選択します。切断する平面の１点目、２点目を指示します。

２．切断する方向を指示すると、指定した勾配で切断されます。

[平面で切断]/[☑切断方向を指示]

１．切断する方向の基準点の１点目、２点目を指示します。切断する図形を選択します。

２．切断する平面の１点目、２点目を指示すると、指定した勾配で切断されます。

[逆円錐で切断]

１．切断する図形を選択します。逆円錐の頂点を指示します。

２．逆円錐の基準線①、②を指示すると、指定した勾配で切断されます。
