日影チャート

日影チャートを作成します。

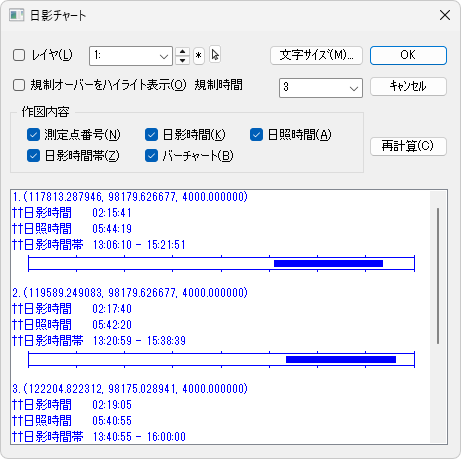

計算を実行するとプレビューダイアログに日影チャートを表示します。表示された日影チャートをそのまま図面に作図できます。

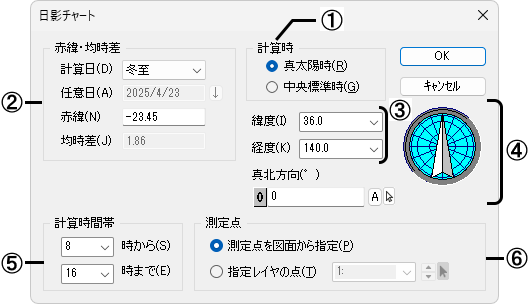

■ダイアログ

①計算時(真太陽時または中央標準時)を設定します。

②赤緯、均時差を設定します(詳細は【時刻日影図】コマンド参照)。

③緯度、経度を度または度分秒で設定します(詳細は【時刻日影図】コマンド参照)。

④敷地のY軸に対する真北方向の角度を度または度分秒で設定します(詳細は【時刻日影図】コマンド参照)。

⑤計算時間帯を設定します(詳細は【時刻日影図】コマンド参照)。

⑥測定点の指定方法を指定します。

[測定点を図面から指定]

図面上で測定点を1点指定し、その位置の日影チャートを表示します。

測定点を図面から直接指定します。１点のみ指定した点の日影チャートを表示します。

2次元図形へスナップする場合

Z座標が0の位置になります。

【作業平面設定】コマンドでZ座標を測定面と同じ高さに設定します。2次元図形へスナップする場合は、そのままスナップすると、Z座標：0のままですので、【作業平面拘束】もONに設定してから指定してください。【作業平面拘束】をONにすることで、測定点の高さ（Z座標）が4000になります。

2次元図形へスナップする場合であらかじめ参照図形を【移動】する場合

作図した日影規制測定線を【移動】コマンドで日影規制の高さ（例）「Z：4000」に移動します。

☆移動していない場合は、指定した図形の高さ（Z座標が0の場合はZ：0）になります。

測定線上を【線上点】スナップでクリックすることで、日影規制の高さ（Z：4000）を指定できます。

☆この場合は、作業平面拘束はOFFで日影規制の高さ（Z：4000）を指定できます。

[指定レイヤの点]

測定点（点またはポリライン）をあらかじめ作成して、その図形のレイヤを指定します。１度に複数の点の日影チャートを表示します。

測定点は以下のいずれかをあらかじめ作成します（指定するレイヤには測定点だけを作図してください）。

・3次元の点、または3Dポリラインの頂点（Z座標が測定面の高さに配置した点やポリライン）※1参照

・2次元の点、または2Dポリラインの頂点（高さを入力した点やポリライン) ※2参照

※1
3次元の点やポリラインは、作業平面のZ座標が0の場合（初期値が0）、配置も「Z:0」の位置に配置されます。この場合は、入力後に測定点を測定面の高さと同じ高さ（例)「Z：4000」に【移動】コマンドで移動してください。

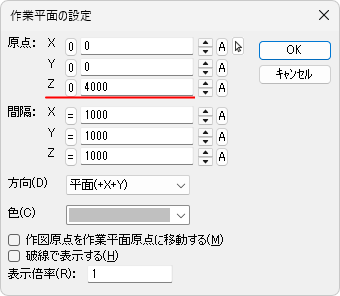

もしくは、【作業平面設定】コマンドでZ座標を測定面の高さと同じ高さ（例)「Z：4000」に設定してから作図すると、配置が「Z:4000」の位置に作図されます。

※2

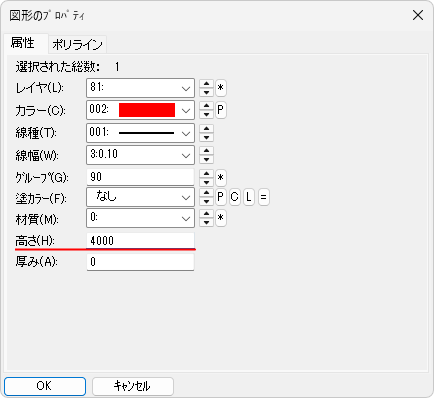

2次元の点やポリラインは、Z座標が0になります。【図形のプロパティ】コマンドの〔属性〕タブの[高さ]に測定面と同じ高さ（例)「4000」を設定してください（厚みは無視されます）。

時刻日影図や等時間日影図と同じ測定面高さで日影チャートを計算したい時は、必ず配置した点を測定面と同じ高さに設定してください。

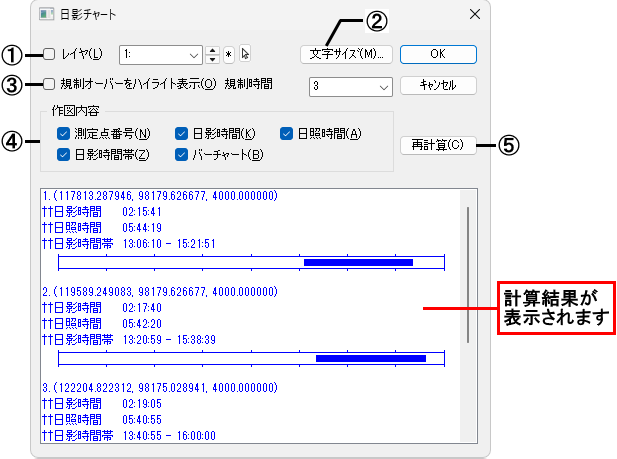

計算を終了すると、以下のダイアログを表示します。

①レイヤを指定して作成する場合に☑し、レイヤ番号を設定します。☐の場合は、現在の書き込みレイヤで作成されます。

②文字サイズ設定ダイアログを表示し、日影チャートの文字サイズを設定します(詳細は【文字記入】コマンド参照)。

③設定した日影規制時間をオーバーしている測定点をハイライト表示する場合に☑します。

④作成する項目に☑します。

⑤日影チャート設定ダイアログに戻り、設定し直すことができます。

■操 作

例：指定レイヤ：80 ※【作業平面設定】で測定面の高さを設定 Z:4000

１．指定レイヤに（例：80番）3Dポリラインコマンドで測定点を配置します。

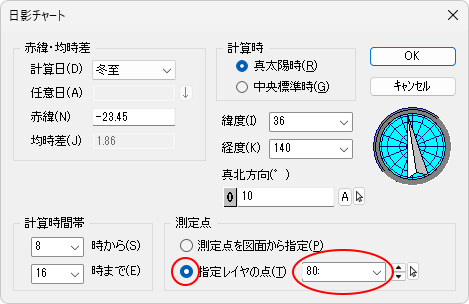

２．日影チャートコマンドを設定して[OK]ボタンをクリックします。

３．日影チャートが表示されます。

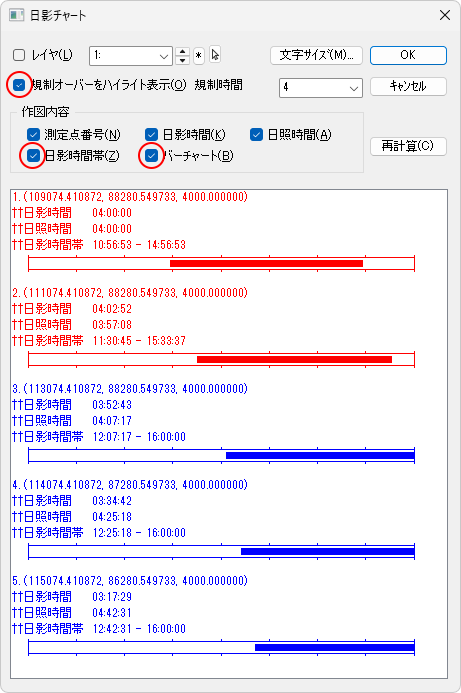

指定したレイヤの日影チャートが表示されます。

☆表示後に規制オーバーした点のハイライト表示やバーチャートなどを表示できます。

３．[OK]ボタンをクリックします。

４．作図位置を指示すると、日影チャートを配置します。【2次元/3次元切替】コマンドで2次元に切り替えます。

補足

• 計算させたい図形だけを表示させ、実行した方が高速に計算されます。
• 真北方向は図面のプロパティに保存され、【時刻日影図】､【等時間日影図】､【日影アニメーション】､【天空図】コマンドで共通に利用されます。
