回転:3D

図形を回転します。

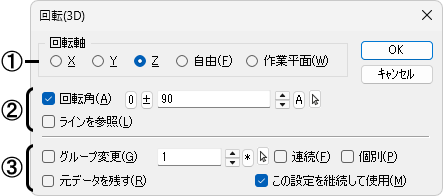

■ダイアログ

①回転軸を設定します。

[X軸] X軸を中心に、回転します。

[Y軸] Y軸を中心に、回転します。

[Z軸] Z軸を中心に、回転します。

[自由] 図面から指示した２点を結ぶ回転軸を基準にして、回転します。

[作業平面] 現在表示されている作業平面に対して、回転します。

②回転方法を☑します。どちらも☐の場合は、回転角度を図面から指定します。

[回転角]

角度を設定します。

[ラインを参照]

回転する図形を参照する線分と同じ角度になるように回転します。

• 回転の角度は回転軸に向かって右回りが＋角度です。
  ただし、[自由]は回転軸の１点目から２点目に向かって右回りが＋角度です。

  ---

③設定する項目を☑します。

[グループ変更]

グループ番号を変更して回転する場合に☑し、その番号を設定します。

• [☑連続]にすると、回転するごとに、グループ番号を更新します。また、[☑個別]にすると、選択した図形が複数のグループで構成されている場合に、そのグループごとに更新して回転します。

[元データを残す]

回転後、元の図形を残します。

[この設定を継続して使用]

次回コマンド起動時にダイアログの☑状態を継続します。

[☑ラインを参照]の場合は、ラインを参照すると、回転角度ダイアログが表示されます。

どちらの角度で回転するかを指定し、[OK]ボタンをクリックします。

■操 作

[回転角] 例：Z軸

回転する図形を選択します。回転の中心を指示すると、図形が設定した角度で回転します。

[ライン参照] 例：Z軸

１．回転する図形を選択し、回転の中心を指示します。

２．回転する線分を指定し、参照する線分を指定します。

３．ダイアログが表示されます。角度を指定し、[OK]ボタンをクリックすると、図形が参照する線分と同じ角度で回転します。

[☐の場合] 例：Z軸

１．回転する図形を選択し、回転の中心を指示します。

２．参照点の１点目、２点目を指示(基準線)します。

３．参照点の３点目、４点目を指示(目的線)すると、図形が基準線から目的線の角度・方向に回転します。

補足

• 回転角度はわからないけれども、ある線分とある線分のなす角度だけ回転させたい
  場合があります。
  この場合は、[☐ラインを参照][☐回転角]にして、回転させたい線分(基準線)の
  始点と終点を指示し、次に合わせたい線分(目的線)の始点と終点を指示します。
  これで、二つの線分がなす角度だけ回転させることができます。このときの回転角度は
  二つの線分を回転軸に垂直な面に投影したときの角度です。

• [☑ドラッギング]にすると、カーソル移動とともに図形の状態が分かりますが、線本数が多いとカーソルの動きが遅くなる場合があります。また、表示される線本数は【環境設定】コマンドの「表示」－「全般」－[ドラッグ線本数]で設定・変更できます。
