材質変更

材質の種類、色などを表示・設定します。

設定を変更したい図形を指定すると材質変更ダイアログが表示され、材質の種類、色などを変更することができます(『ユーザーズマニュアル』の「第３章３次元操作」の「3.5.3材質」を参照)。

• 材質番号は【属性設定】コマンドなどで設定することができます。

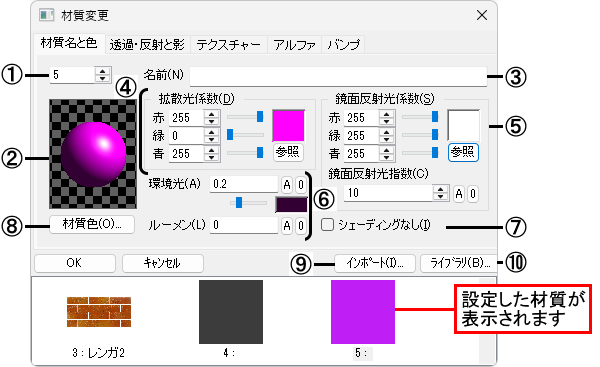

■ダイアログ

〔材質名と色〕タブ

①設定する材質番号を選択します。材質は、１図面につき0番から200番まで201個設定することができます。ただし、自由に設定できるのは、1番から200番までになります。

• 0番は図形の色を拡散反射係数とする特殊な材質で、環境光、影生成のみ設定できます。

②設定した材質のプレビューを見ることができます。このプレビューでは球の上部からライトを照射し、真横から見た場合を表示します。

③設定されている材質に名前を設定します。材質名をつけることによって材質の管理がしやすくなります。
キーボードから文字を入力します。設定できる文字数は、半角で31文字(全角で15文字)までです。

④材質の色を設定します。｢赤｣｢緑｣｢青｣のRGB値で設定します。

[参照]ボタンをクリックすると色の設定ダイアログが表示され、材質の色を設定することができます(詳細は【カラー設定】コマンドを参照)。

⑤紙や木などの材質は、光が一方向から当たっていても、どこから見ても同じ明るさに見えますが、つるつるのプラスチックやガラスなどは、光の当たっている箇所が１番明るく見えます。
このような反射する光の明るさを設定します。「赤」｢緑｣｢青｣のRGBで指定します。｢0｣に近いとマットな質感になり、｢255｣に近いと金属やガラスなどの滑らかな質感になります。

[参照]ボタンをクリックすると色の設定ダイアログが表示され、光の明るさを設定することができます(詳細は【カラー設定】コマンドを参照)。

[鏡面反射指数]

光に当たって光って見える部分の面積を指定します。この指数が大きいと面積が狭くなり集束した反射光になり、小さいと面積が広くなりぼやけた反射光となります(通常は10～200位を設定)。

⑥[レンダリングの設定]コマンドで「フォトンマップを使う」設に定の場合は、照明よる光が床や壁で反射されます。「フォトンマップを使う」場合は、[環境光]の設定は使われません。

例えば、実世界での部屋では照明による光が床や壁で反射されるため、机や椅子の下では照明が直接届かなくても見ることができます。「フォトンマップを使わない」設定の場合、環境光はこの床や壁で反射される光を一定とみなし、ポリゴンに直接光が当たっていなくてもここで設定された光がポリゴンに当たります。

材質の色に対する割合を0以上の数値で設定します。１に近いと光が直接当たっていない所が明

るくなり、0に近いと光が直接当たっていない所が暗くなります。例えば、0.1に設定すれば、環境光は拡散光の１割となります。

[ルーメン]は、「フォトンマップを使う」設定の場合に照明のように発光する物体に設定します。明るさはルーメン数値で設定します。ルーメンの値は、照明機器に一般的に記載されている数値です。例えば30形蛍光灯では約2,000ルーメンとなります。

⑦シェーディングなしにすると、ライトの影響による陰影の計算をしません。照明などの光っている物体(発光体)を表現するときに利用できます。

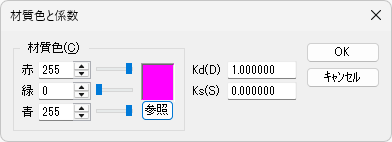

⑧材質色と係数ダイアログが表示され、材質色と拡散光係数、鏡面反射光係数より拡散光と鏡面反射を設定します。拡散反射(kd)と鏡面反射(ks)がkd+ks≦1.0の状態を基本に設定します。

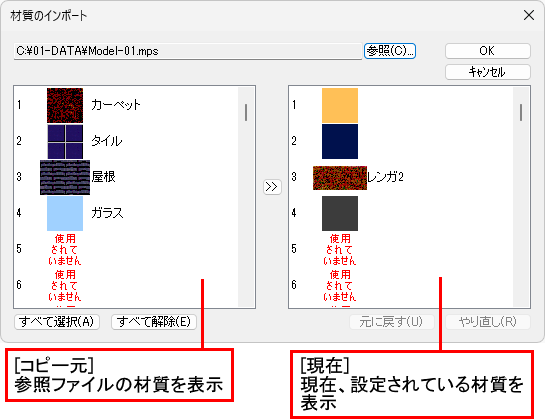

⑨材質のインポートダイアログを表示します。ここでは、他図面で登録している材質の設定を読込みます。

[参照]ボタン

ファイルを開くダイアログを表示し、材質を読込みたいファイルを選択します(詳細は【開く】コマンドを参照)。

• 選択できるファイルは、DraWinファイル(.MPUW、.MPS、.MPZ、.MPX)、DraWinRenderファイル(.MML)です。
• 材質をインポートするファイルをDRA-CADで開いていると、インポートできません。

[すべて選択]ボタン

[コピー元材質]をすべて選択します。

[すべて解除]ボタン

選択した[コピー元材質]をすべて解除します。

[>>]ボタン

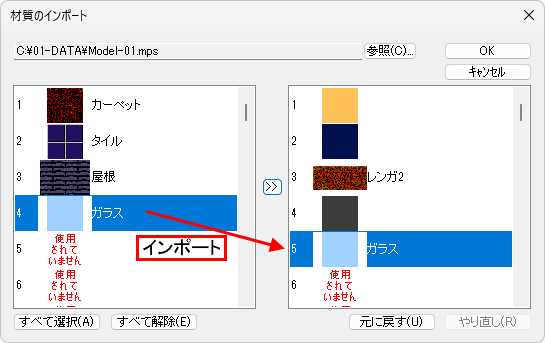

選択した[コピー元材質]を[現在の材質]にコピーします。

[元に戻す]ボタン

直前に行った操作を元に戻します。

[やり直し]ボタン

元に戻した操作をやり直します。

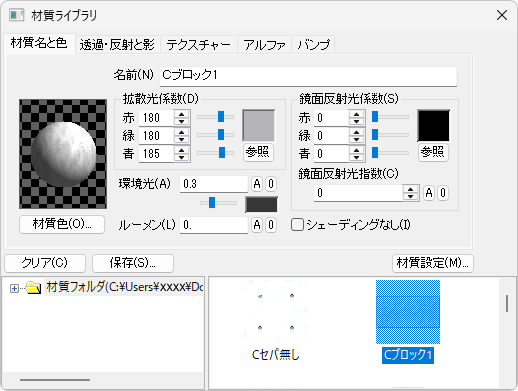

⑩ライブラリダイアログを表示します。材質の設定の登録や読み込みができます(詳細は【材質ライブラリ】コマンドを参照)。

設定したい材質を選択し、[材質設定]ボタンをクリックすると、材質変更ダイアログに設定されます。

• 材質を直接、材質変更ダイアログにドラッグしても設定できます。

〔透過・反射と影〕タブ

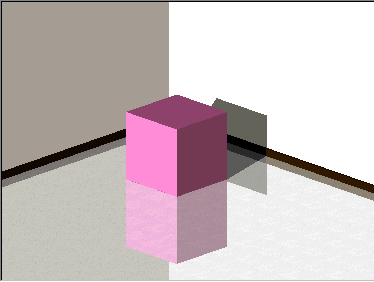

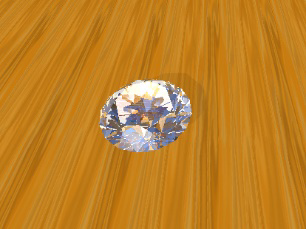

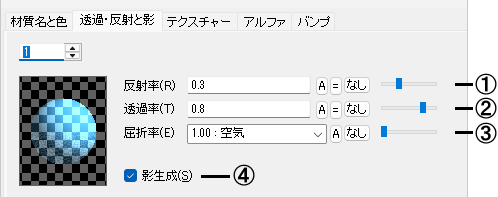

①鏡やガラスなどを表現するときに、周囲が映り込む率(0以上1未満)を指定します。0の場合はまったく反射しない物質となり、1になると周りの物体が鏡のように完全に映り込みます。例えば、紙や木は０の値、プラスチックやガラスは１に近い値で設定します。

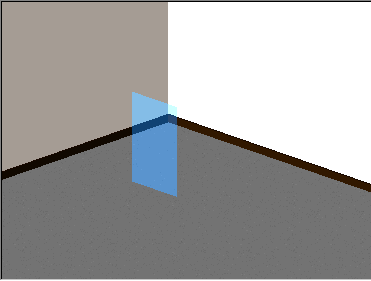

②材質の透明度(0以上1未満)を設定します。0の場合は不透明、0より大きく1未満までが半透明、1になると、色が設定されていても透明になり、何も表示されません。

③光が物質内へと入射する場合の屈折率(空気に対する相対屈折率：0より大きな値)を設定します。水面、ガラスなどの透過度が設定されている物質で効果が得られます。[空気]ボタンをクリックすると、空気の屈折率(＝1.00)が設定されます。

• 屈折率は、透過率が設定されている場合(０より大きな値)の場合にのみレンダリング結果に反映します。
• 屈折の式(スネルの法則)を適用して光の経路を計算します。
• 理科年表などには物質によって「絶対屈折率」または「(空気に対する)相対屈折率」が記されていますが、空気の絶対屈折率は1.00027～1.00031ですので、どちらの値を使っても、結果にさほど差は生じません。

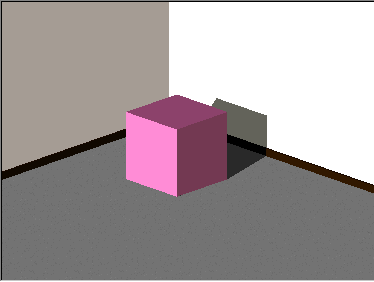

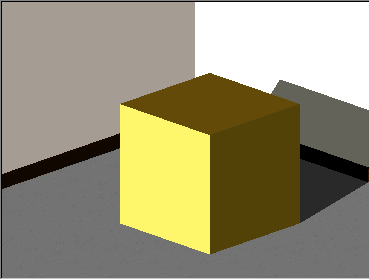

④この材質が他のポリゴンに対して影をおとす場合に☑します。【ライト作成】コマンドの[影生成]とこの[影生成]のどちらも☐の場合は、他のポリゴンに対して影を生成しません。

〔テクスチャー〕タブ

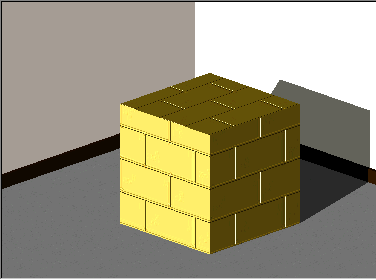

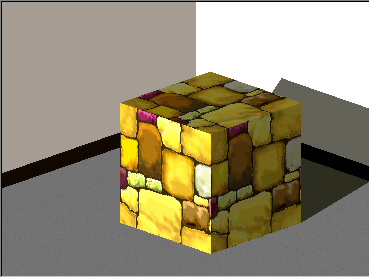

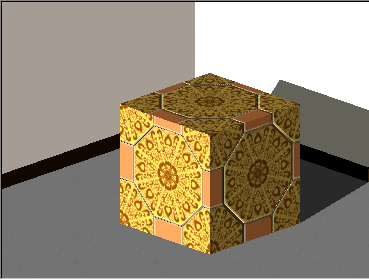

レンガやタイルなどの模様の画像を３次元モデルに貼り付けた表現ができます。テクスチャーは、素材をデジタルカメラで撮ったり、【画像編集】コマンドやペイントアプリケーションなどで作成し、画像ファイル(bmp､jpg､jpeg､tif､tiff､png)として用意しておきます。

• ポリゴン内部の拡散光係数を設定します。〔材質名と色〕タブでも、拡散光係数を設定できますが、その場合は、ポリゴン内部には均一の拡散光係数しか設定できません。ポリゴン内部の拡散光係数が違う場合にテクスチャーを使用して拡散光係数を変化させます。

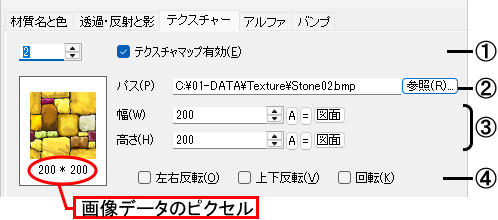

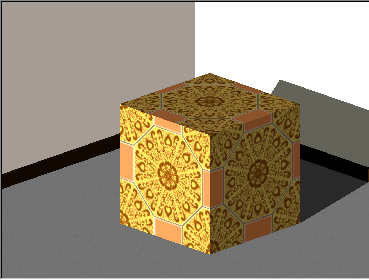

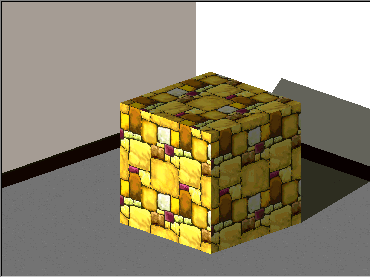

①モデルの表面に画像を貼り付ける場合に☑します。
☐の場合は、ポリゴンは〔材質名と色〕タブで設定した材質の色で描画されます。

②画像のあるフォルダー、ファイルを設定します。

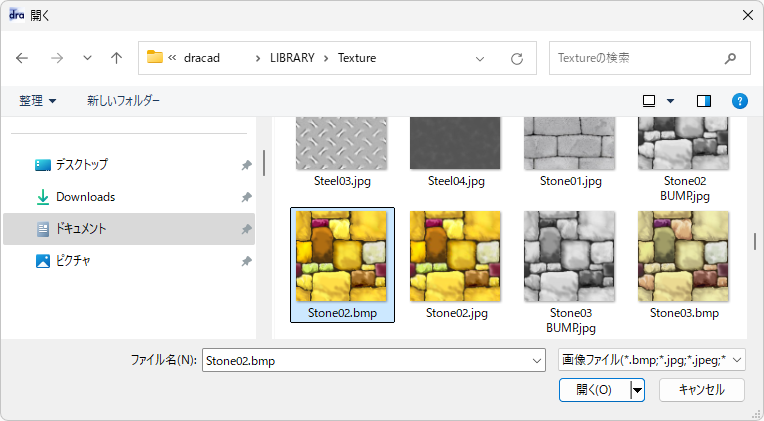

[参照]ボタンをクリックすると開くダイアログを表示し、貼り付ける画像ファイルを指定します(詳細は【開く】コマンドを参照)。

• テクスチャーのサンプルは、【環境設定】コマンドの「保存」－「全般」－[DRA-CADが使用するファイルの場所]の｢￥LIBRARY￥Texture｣フォルダ―内にあります。

例＞C:¥Users¥(ユーザー名)¥Documents¥archi pivot¥dracad 2025￥LIBRARY￥Texture

③画像１枚の大きさを｢高さ｣と｢幅｣で設定します。｢高さ｣と｢幅｣が0の場合は貼り付けられません。
高さと幅の設定により、ポリゴンに貼り付ける枚数が決まります。
例えば、高さ/幅500と設定すると、高さ/幅1000㎜のポリゴンには、高さ/幅２枚のテクスチャーが貼られます。

④画像の向きはポリゴンの始点と第１辺の方向によって決まります。画像の向きを変更してレンダリングしたい場合に☑します。

[左右反転]

画像を左右反転してポリゴンに貼り付けます。

[上下反転]

画像を上下反転してポリゴンに貼り付けます。

[回転]

画像を反時計回りに90度回転してポリゴンに貼り付けます。

〔アルファ〕タブ

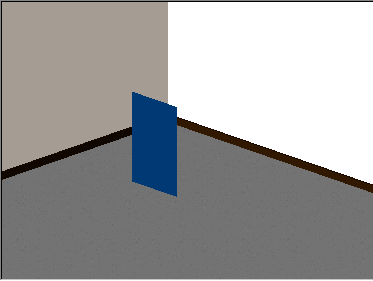

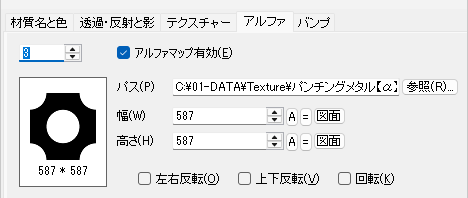

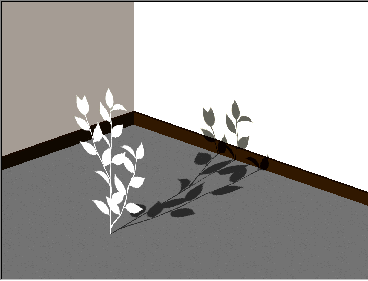

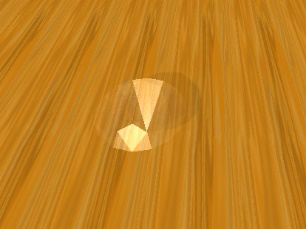

ペイントアプリケーションなどを使用して、画像ファイル(bmp､jpg､jpeg､tif､tiff､png)を用意します。画像ファイルの黒色部分に相当する位置では不透明(〔材質名と色〕タブで設定した拡散光係数、または〔テクスチャー〕タブで設定したテクスチャー画像でレンダリングされます)、白色の部分は完全に透明として、後ろの物体が透けて見えるようにレンダリングされます。

• グレースケールの場合、R＝G＝Bなので、色の横の括弧には値が1つだけ記載しています。

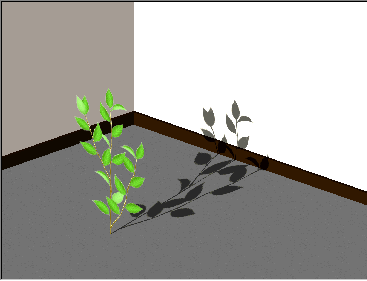

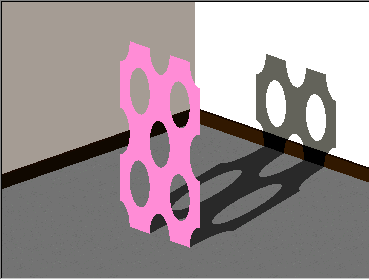

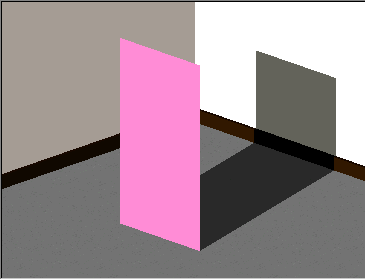

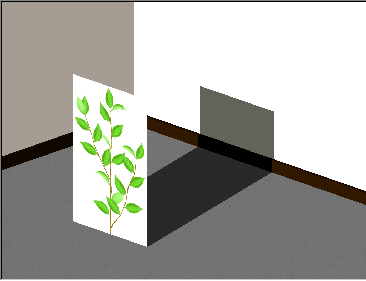

パンチングや欄間、樹木などの隙間が多く、モデリングが大変な物体に利用すると便利です。モデリングの手間がはぶけるだけでなく、１つの面で複雑な形状を表現できるので、データ容量も抑えることができます。ただし厚みのある物体には向きません(樹木などに利用する場合、視線を考慮してポリゴンを配置しないと不自然に見えます)。

• ポリゴン内部の透過率を設定します。〔透過・反射と影〕タブの中でも、透過率を設定できますが、この場合は面(ポリゴン)内に均一の透過率しか設定できません。ポリゴン内部の透過率が違う場合にアルファテクスチャーを使用して透過率を設定します。

モデルの表面に貼り付ける画像について設定します(詳細は〔テクスチャー〕タブを参照)。

〔バンプ〕タブ

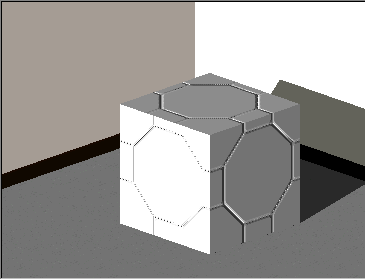

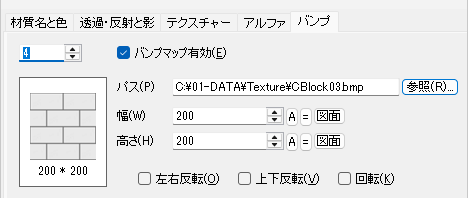

通常、モデリングで凸凹の形状を作成してレンダリング結果も凸凹にすることができますが、バンプマッピングを設定すると、指定した画像の明暗によって面の法線ベクトル(面に垂直なベクトルでこれによって面の明るさや色が変わる)が変化し、平らなポリゴン１つでも凸凹を表現することができます。材質表面のざらつき感やタイルの目地などの表現ができます。ペイントアプリケーションなどを使用して、画像ファイル(bmp､jpg､jpeg､tif､tiff､png)として用意しておきます。画像ファイルの黒色から白色部分に変化するとき、法線ベクトルが変化するようにレンダリングされます。

モデルの表面に貼り付ける画像について設定します(詳細は〔テクスチャー〕タブを参照)

補足

• 変更された材質番号は、ステータスバーに表示されます。

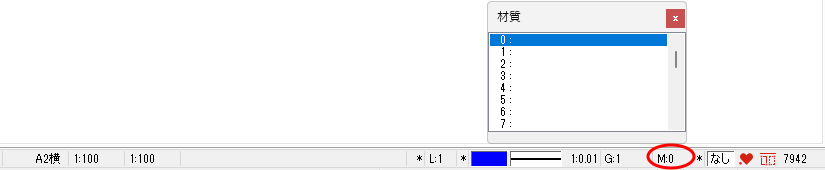

• ステータスバーの材質番号をクリックすると材質指定ウィンドウが開き、アクティブな材質番号を変更することができます。また、材質番号は【属性変更】コマンドなどで変更することもできます。
• 変更した材質は、〔属性〕パネルに表示されます。
  また、〔属性〕パネルから直接、変更することもできます。

• テクスチャー、アルファテクスチャー、バンプテクスチャーを使用する場合、ポリゴンの始点位置が画像データの原点になります。画像データの向きが違う場合は、【ポリライン始点変更】コマンドでポリゴンの始点を変更してください。
• 貼り付けた画像データを移動または削除すると、エラーダイアログが表示され正しくレンダリングされません。ただし、【名前をつけて保存】コマンドの[オプション]、または【図面設定】コマンドの〔全般〕タブのファイル内に保存する（MPZ/MPX/MPS/MPUW）の[☑ MML・材質ファイル]に☑を入れると、画像データも図面と一緒に保存されます。
