移動:3D

図形を移動します。移動の方法は２種類(【図面から】【移動量指定】)あります。

【移動：3D(図面から)】移動の基点と目的点を図面から位置を指定して移動します。

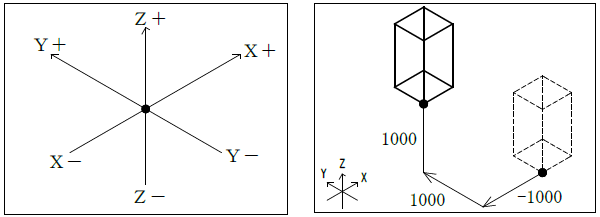

【移動：3D(移動量指定)】移動量(X,Y,Z)を設定して移動します。

 移動:3D(図面から)

 移動:3D(移動量指定)

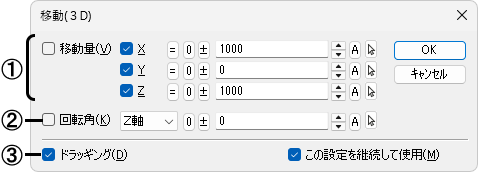

■ダイアログ

①距離で移動する場合に☑し、その距離を設定します。☐の場合は、基点と目的点を図面から指定します。

• X､Y､Zの前を☐にすると、その方向には移動しません。

②回転して移動する場合に☑します。回転軸を選択し、その角度を設定します。[☑ 移動量]の場合は、無効です。

• 回転の角度は回転軸に向かって右回りが＋角度です。

[X軸] Xを中心に、回転します。

[Y軸] Y軸を中心に、回転します。

[Z軸] Z軸を中心に、回転します。

[作業平面] 現在設定されている作業平面に対して、回転します。

③設定する項目を☑します。

[ドラッギング]

図形を表示しながら移動します。[☑移動量]の場合は、無効です。

[この設定を継続して使用]

次回コマンド起動時にダイアログの☑状態を継続します。

■操 作

[☑移動量]

移動する図形を選択すると、設定した距離で移動します。

[☐移動量]

１．移動する図形を選択し、基点を指示します。

２．移動先を指示すると、図形が移動します。

補足

• [☑ドラッギング]にすると、カーソル移動とともに図形の状態が分かりますが、線本数が多いとカーソルの動きが遅くなる場合があります。また、表示される線本数は【環境設定】コマンドの「表示」－「全般」－[ドラッグ線本数]で設定・変更できます。
• 移動先の指示のときに[Ctrl]キーを押しながらクリックすると回転軸を基準に【環境設定】コマンドの「操作」－「マウス」－[CTRL＋クリック回転角]で設定した角度だけ回転します。
