展開図(3D)

[リボンメニュー]

[図面(S)]メニュー→[展開図(B)]

[コマンド名称]

EXPDRAW

[コマンドコード]

J849

[ショートカット]

－

[ポップアップメニュー]

－

[プルダウンメニュー]

[表示(V)]→[２次元図面化(8)]→[展開図(3)]

指定した２点で切断された展開図を２次元編集モードに作成します。

現在表示されている3次元図形を２点で切断し、表示された展開図を2次元編集モードの新規図面に線分で作成します。

■操 作

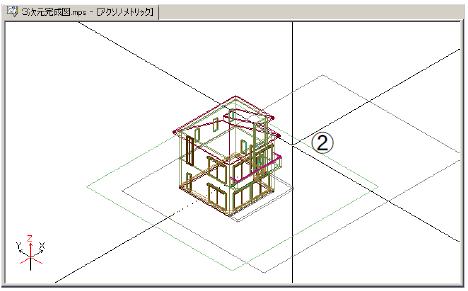

１．切断する２点を指定します。

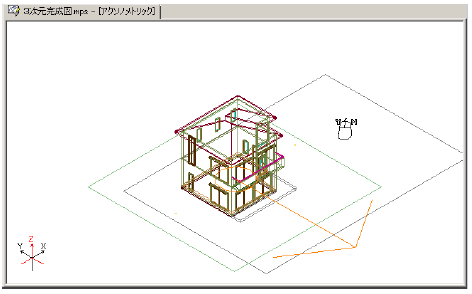

２．方向を確認するメッセージ「この方向でいいですか？」と表示され、方向を示す矢印とＹ/Ｎ付のマウスの絵が表示されます。
左クリックすると方向が確定されます。右クリックすると方向を反転し、方向を確認するメッセージが表示されます。方向を左クリックで確定すると、矢印方向の展開図が２次元編集モードで新規図面に作成されます。
