立面図

[リボンメニュー]

[図面(S)]メニュー→[立面図(0)]

[コマンド名称]

ELEDRAW

[コマンドコード]

J850

[ショートカット]

－

[ポップアップメニュー]

－

[プルダウンメニュー]

[表示(V)]→[２次元図面化(8)]→[立面図(1)]

立面図の方向を２点で指定し、2次元編集モードに新規図面で立面図を作成します。

現在表示されている3次元図形から立面図の方向を２点で指定し、2次元編集モードの新規図面に立面図を作成します。

■操 作

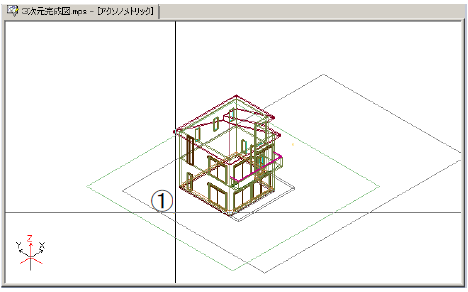

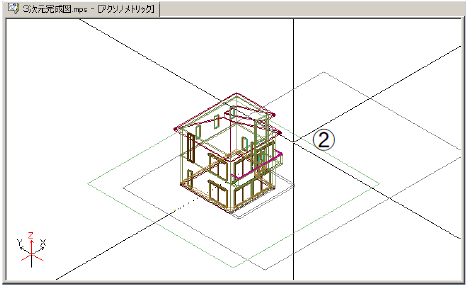

１．方向の基準となる２点を指定します。

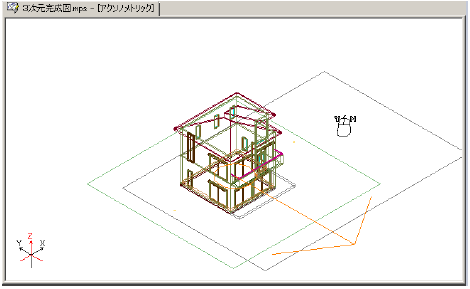

２．方向を確認するメッセージ「この方向でいいですか？」と表示され、方向を示す矢印とＹ/Ｎ付のマウスの絵が表示されます。
左クリックすると方向が確定されます。右クリックすると方向を反転し、方向を確認するメッセージが表示されます。

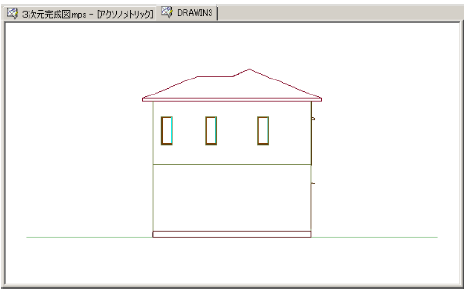

方向を左クリックで確定すると、矢印方向の立面図が2次元編集モードで新規図面に作成されます。
