簡単屋根

簡単な操作で屋根形状(片流れ､切妻､寄棟､方形(宝形)､入母屋､陸屋根、ヴォールト、ドーム)を作成します。

屋根の勾配、軒の出などを設定して、軒高の高さにある壁などの頂点を指定して作成します。

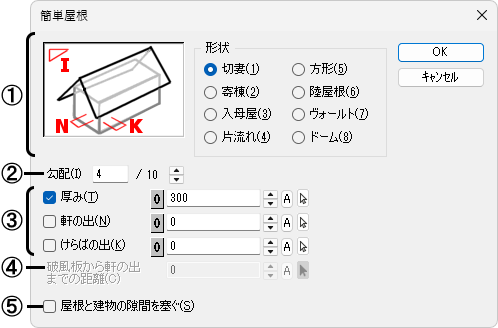

■ダイアログ

①作成する屋根の形状を指定します。

• 図を直接クリックしても、屋根形状を指定することができます。

②屋根の勾配の設定方法を指定します。

[勾配]

①で[陸屋根]､[ヴォールト]､[ドーム]以外を指定した場合に、屋根の勾配(縦の高さ/底辺[10])を設定します。

[高さ]

①で[陸屋根]､[ヴォールト]､[ドーム]を指定した場合に、屋根の高さを設定します。

③屋根の形状について設定する項目を☑し、その距離などを設定します。

[厚み]

屋根の厚みを設定します。
また、厚みのない面を作成すると、屋根の断面図を作成する場合のベースとして利用することができます。

• 厚みのない面を作成する場合は、☐にして作成します。｢０｣を設定すると、メッセージが表示され作成することができません。

[軒の出]

軒の出を設定します。

[けらばの出]

①で[切妻]を選択した場合に、妻面から突出する屋根の出を設定します。

④①で[入母屋]を選択した場合に破風板から軒の出までの距離、①で[ヴォールト]または[ドーム]を選択した場合は、半径を設定します。

• [高さ]と[半径]が同じ場合は、半球で作成されます。

⑤①で[切妻]､[片流れ]､[ヴォールト]を選択した場合に、屋根と建物の間にできる隙間に面を作成する場合に☑します。

ポイントを指示後、右クリックすると以下の編集メニューが表示されます。ここでは、指示点をキャンセル、および作図を終了することができます。

■操 作

[寄棟] 例：勾配 4/厚み 100/軒の出 100

• [切妻]､[入母屋]､[陸屋根]も同じ操作になります。

１．１点目を指示するとラバーバンドが表示されます。２点目以降、屋根の外形形状を指示します。

• 屋根の外形形状の頂点は４点以上を指示します。

２．右クリックし、編集メニューを表示します。[作図終了]を指定すると、屋根が描けます。

[片流れ]例：勾配 4/厚み 100/軒の出 100

屋根の外形形状を指示した後、１番高くなる辺を指示し、勾配の方向を指示すると、屋根が描けます。

[ヴォールト]例：高さ 500/厚み 100/軒の出 100/半径 1500

屋根の外形形状を指示した後、屋根のアーチが正面となる辺を指定し、アーチの最高の高さとなる位置を指示すると、屋根が描けます。

• 図では、最高の高さとなる位置を【中点】スナップで指示しています。

[ドーム]例：高さ 500/ ☐ 厚み/軒の出 0/半径 1000

屋根の外形形状を指示した後、ドームの中心となる位置を指示すると、屋根が描けます。

• 図では、中心となる位置を【面重心】スナップで指示しています。

[方形]例：勾配 4/厚み 100/軒の出 100

屋根の外形形状を対角に２点を指示すると、屋根が描けます。

補足

• 屋根の外形形状の頂点は同じ高さになくてはなりません。頂点が同じ高さにない場合は、ステータスバーにメッセージが表示されますので、軒高となる高さの頂点を指示してください。

• 【環境設定】コマンドの「操作」－「コマンド」－｢コマンド実行中のESCキー｣を[ひとつ戻る]に設定している場合、ポイントを指示後、[Esc]キーを押すと、編集メニューが表示されます。
