寸法線:3D
[リボンメニュー] | [作成(M)]メニュー→[寸法線(3D)(H)] | |
[コマンド名称] | DIM3 | |
[コマンドコード] | J766 | |
[ショートカット] | － | |
[ポップアップメニュー] | － | |
[プルダウンメニュー] | [作成(D)]→[寸法線：3D(Q)] | |
寸法線を作図します。

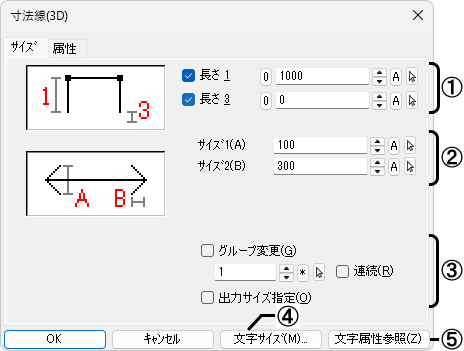

〔サイズ〕タブ
①サイズを設定する項目を☑し、その距離を設定します。☐の場合は、[長さ１]を図面から指定し、[長さ３]は0になります。
[長さ１]第１寸法線までの距離を設定します。
[長さ３]指示した位置から寸法線を離す距離を設定します。
②寸法線両端記号のサイズを設定します。
[サイズ１]記号の長さＡを設定します。
[サイズ２]記号の長さＢを設定します。
③設定する項目を☑します。
[グループ変更]
グループ番号を変更して作図する場合に☑し、その番号を設定します。
[出力サイズ指定]
出力時のサイズで指定します(現在作業中の図面縮尺に従います)。
☐の場合は、出力時のサイズに図面縮尺の逆数倍掛けた値
(例：出力サイズ３㎜、図面縮尺1/100 ３×100＝300㎜)で指定します。
④文字サイズ設定ダイアログを表示し、寸法文字のサイズを設定します(詳細は【文字記入】コマンド参照)。
⑤図面上の文字を指定して、その属性やサイズなどを取得します。

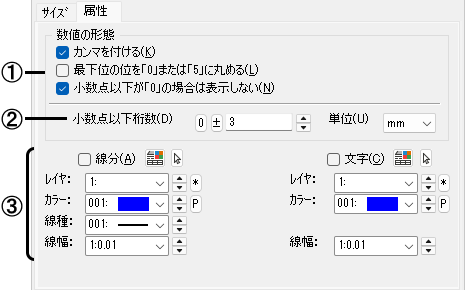

〔属性〕タブ
①設定する項目を☑します。
[カンマ]寸法値に
カンマを付けます。
[丸め]
一番下の位を｢0｣または｢5｣に丸めます。
[表示なし]
小数点以下桁の末尾の｢0｣を表示しません。
②寸法値の表示を設定します。
[小数点以下桁数]
小数以下桁数を設定します。
[単位]
寸法値の単位を指定します(㎜／㎝／m／㎞)。
③寸法線、寸法値の属性(レイヤ･色・線種・線幅)を指定して作図する場合に☑し、その属性を設定します。☐の場合は、現在の書き込み属性で作図します。
１．基準となる１点目、２点目を指示します。
２．記入する方向の反対側を指定すると寸法線が描けます。
補足
