カスタム柱

登録された断面パターンで柱を作図します。

登録された断面パターンを選択し、高さを与える方向を決めて、柱のような図形を座標値・座標軸を基準に作図します。

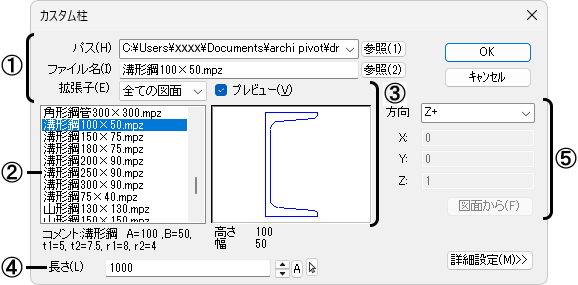

■ダイアログ

①作図する断面パターンが保存されているファイルを指定します。

• 断面パターンのサンプルは、【環境設定】コマンドの「保存」－「全般」－[DRA-CADが使用するファイルの場所]の「CUSTOM3D」フォルダ―内にあります。

[パス]

保存されているファイルのドライブ、フォルダーを指定します。

[参照]ボタン

フォルダーの参照ダイアログを表示し、保存されているファイルのドライブ、フォルダーを指定することができます。

[ファイル名]

保存されているファイル名を指定します。

[参照]ボタン

ファイルを指定ダイアログを表示し、作図したいファイルを選択します(詳細は【開く】コマンドを参照)。

• 選択できるファイルはDRA-CADファイルです。

[拡張子]

保存されているファイルの種類(MPUW､MPZ､MPS､MPX､MPW､MPP)を指定します。

②[パス]で指定したフォルダーの[拡張子]で指定した種類のファイルが一覧表示されます。ここから作図したいファイルを選択することができます。

• セキュリティが設定されているMPUW、MPSファイルの断面パターンでは作図できません。

③指定したファイルを確認する場合に☑します。プレビューウィンドウに選択したファイルの図形が表示されます。

• セキュリティが設定されているMPUW、MPSファイルはアイコンで表示されます。

④作図する柱の長さを設定します(詳細は【簡単柱】コマンドを参照)。

⑤作図する方向を選択します(詳細は【簡単柱】コマンドを参照)。

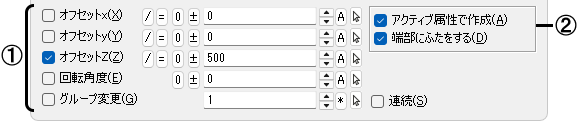

[詳細設定]ボタンをクリックすると、ダイアログが追加表示されます。

①設定する項目を☑します(詳細は【簡単柱】コマンドを参照)。

②設定する項目を☑します。

[アクティブ属性]

現在の書き込み属性で作図します。☐の場合は、選択したファイルの図形と同じ属性で作図します。

[端部にふた]

図形の端部に面を作成します(詳細は【簡単柱】コマンドを参照)。

• 保存されている図形が閉じたポリラインの場合に有効です。

■操 作

例：Ｘ＋方向

カーソルに設定されたサイズ・方向の柱が表示されます。作図する位置を指示すると、柱が描けます。

補足

• 作成された柱は１つのパッケージになっており、【単一選択】でプリミティブとして選択することができます。また、【パッケージ分解】または【分解】コマンドを実行すると、各々の面になり、編集を加えることができます。
• 位置を指示のときに[Ctrl]キーを押しながらクリックすると、方向を基準に【環境設定】コマンドの「操作」－「マウス」－「CTRL＋クリック回転角」で設定した角度だけ回転します。
