カスタム梁

登録された断面パターンで梁を作図します。

登録された断面パターンを選択し、軌跡となる線分などを指示して、梁のように図形を引き伸ばして作図します。

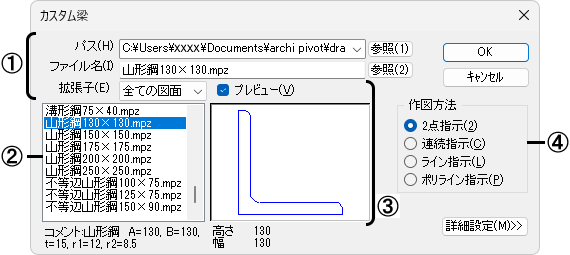

①作図する断面パターンが保存されているファイルを指定します。

[パス]

保存されているファイルのドライブ、フォルダーを指定します。

[参照]ボタン

フォルダーの参照ダイアログを表示し、保存されているファイルのドライブ、フォルダーを指定することができます。

[ファイル名]

保存されているファイル名を指定します。

[参照]ボタン

ファイルを指定ダイアログを表示し、作図したいファイルを選択します(詳細は【開く】コマンドを参照)。

[拡張子]

保存されているファイルの種類(MPUW、MPZ､MPS､MPX､MPW､MPP)を指定します。

②[パス]で指定したフォルダ―の[拡張子]で指定した種類のファイルが一覧表示されます。ここから作図したいファイルを選択することができます。

③指定したファイルを確認する場合に☑します。プレビューウィンドウに選択したファイルの図形が表示されます。

④作図する方法を指定します(詳細は【簡単梁】コマンドを参照)。

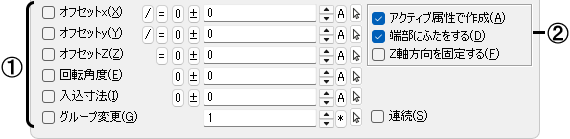

[詳細設定]ボタンをクリックすると、ダイアログが追加表示されます。

①設定する項目を☑します(詳細は【簡単梁】コマンドを参照)。

②設定する項目を☑します。

[アクティブ属性]

現在の書き込み属性で作図します。☐の場合は、選択したファイルの図形と同じ属性で作図します。

[端部にふた]

引き伸ばした図形の端部に面を作成します(詳細は【簡単梁】コマンドを参照)。

[Ｚ軸方向を固定]

選択した図形の上側が常にZ軸方向を向くように引き伸ばしたい場合(雨樋やウォータースライダーなど)に☑します(詳細は【簡単梁】コマンドを参照)。

[連続指示]を指定した場合、ポイントを指示後、右クリックすると以下の編集メニューが表示されます。

ここでは、指示点をキャンセル、および作図を終了することができます。

[継続]	メニューを閉じて作図を続けます。
[一つ戻る]	指示した点を１つキャンセルし、１つ前の点に戻ります。
[やり直し]	指示した点をすべてキャンセルし、１点目から指示をやり直します。
[図形を閉じる]	最初と最後に指示した点をつなぎ、閉じた3Dポリラインを作図して終了します。
[作図終了]	最後に指示した点で開いた3Dポリラインを作図して終了します。

[２点指示]

１点目を指示するとラバーバンドが表示されます。２点目を指示すると、梁が描けます。

補足

作成された梁は１つのパッケージになっており、【単一選択】でプリミティブとして選択することができます。また、【パッケージ分解】または【分解】コマンドを実行すると、各々の面になり、編集を加えることができます。
[連続指示]の場合、【環境設定】コマンドの「操作」－「コマンド」－｢コマンド実行中のESCキー｣を[ひとつ戻る]に設定している場合、ポイントを指示後、[Esc]キーを押すと、編集メニューが表示されます。
