断面図

[リボンメニュー]

[図面(S)]メニュー→[断面図(A)]

[コマンド名称]

CRODRAW

[コマンドコード]

J851

[ショートカット]

－

[ポップアップメニュー]

－

[プルダウンメニュー]

[表示(V)]→[２次元図面化(8)]→[断面図(2)]

指定した２点で切断された断面図を2次元編集モードに作成します。

現在表示されている3次元図形を２点で切断し、表示された断面図を2次元編集モードの新規図面に作成します。

■操 作

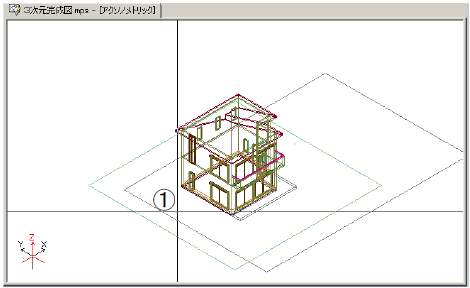

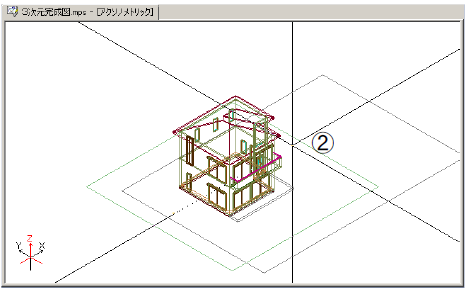

１．切断する２点を指定します

２．方向を確認するメッセージ「この方向でいいですか？」と表示され、方向を示す矢印とＹ/Ｎ付のマウスの絵が表示されます。

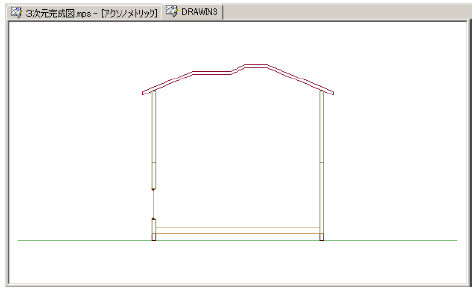

左クリックすると方向が確定されます。右クリックすると方向を反転し、方向を確認するメッセージが表示されます。方向を左クリックで確定すると、矢印方向の断面図が2次元編集モードで新規図面に作成されます。
