多角錐

正多角錐を作図します。

作業平面の方向を底面として作業平面上に多角錐を描きます。作業平面がOFFになっている時は、直前に設定された作業平面の方向に描きます。

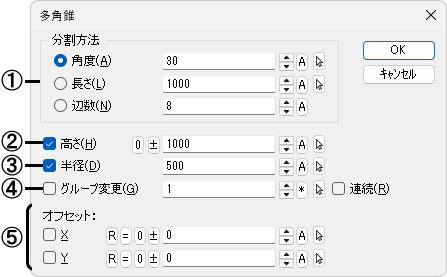

■ダイアログ

①底面の分割方法を指定します。

[角度]

中心角度で底面を分割し、多角錐を作図します。

[長さ]

１辺の長さで底面を分割し、多角錐を作図します。

[辺数]

辺の数で底面を分割し、多角錐を作図します。

②高さを設定する場合に☑し、その高さを設定します。☐の場合は、上端の位置を図面から指定します。

③底面の半径を設定する場合に☑し、その半径を設定します。☐の場合は、底面の中心と通過点を図面から指定します。

④グループ番号を変更して作図する場合に☑し、その番号を設定します。

• [☑ 連続]にすると、多角錐を1つ作図するごとに、グループ番号を自動的に更新します。

⑤カーソルから配置する時の基準点を離して作図する場合に☑し、その距離を設定します。

• 配置する時の基準点は底面の中心になります。

 また、ボタンをクリックすると、[半径]で設定した値になります。

■操 作

[☑高さ/☑半径]

カーソルに設定された高さ・半径の多角錐が表示されます。作図する位置を指示すると、多角錐が描けます。

[☑高さ/☑半径]

底面の中心を指示するとラバーバンド上に多角錐が表示されます。底面上の通過点を指示すると、設定された高さの多角錐が描けます。

• 底面上の通過点を指示する場合は、スナップモードを設定してから行ってください。

[☐高さ/☑半径]

１．カーソルに設定された半径の底面が表示されます。底面の中心を指示すると、多角柱の底面が配置されます。

２．参照する図形の上端の位置を指示すると、参照した図形と同じ高さで多角錐が描けます。

• 上端の位置を指示する場合は、スナップモードを設定してから、行ってください。

補足

• 作成された多角錐は１つのパッケージになっており、【単一選択】でプリミティブとして選択することができます。また、【パッケージ分解】または【分解】コマンドを実行すると、各々の面になり、編集を加えることができます。
• [☐高さ]、[☐半径]の場合は、中心を指示した後、キーボードから座標値(X,Y,Z[Enter]キー)で指示することもできます。
