表示範囲指定

指定した範囲のみ表示します。

現在表示されている３次元図形を作業に必要な範囲のみ表示し、作業しやすくすることができます。

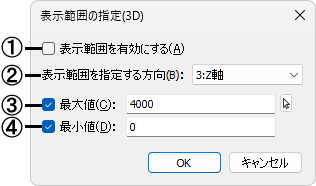

■ダイアログ

①表示範囲を有効にする場合に☑をします。解除する場合に、☐にします。

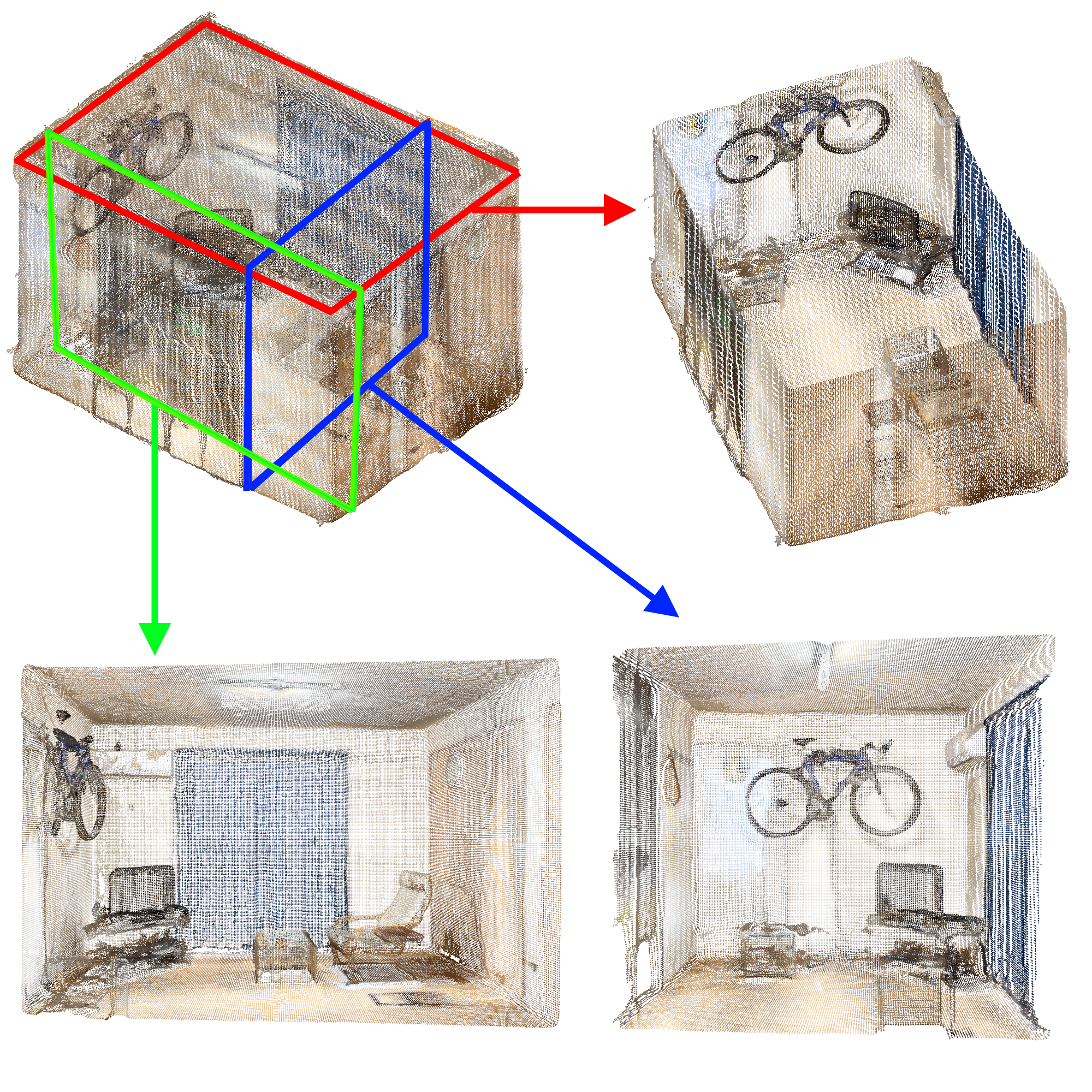

②表示範囲を指定する方向を選択します。指定した軸に垂直な面で挟まれた範囲で図形を切り取り、表示します。

③表示範囲の最大値を入力します。ボタンで画面から最大値、最小値を指定します。
☐にすると、最大値での切り取りは行わず、最小値からの表示範囲になります。

④表示範囲の最小値を入力します。
☐にすると、最小値での切り取りは行わず、最大値までの表示範囲になります。

■操 作

[数値で指定する ☑最大値 ☑最小値

１．表示範囲を指定する方向、最大値、最小値を設定し、[☑表示範囲を有効にする]にして実行します。

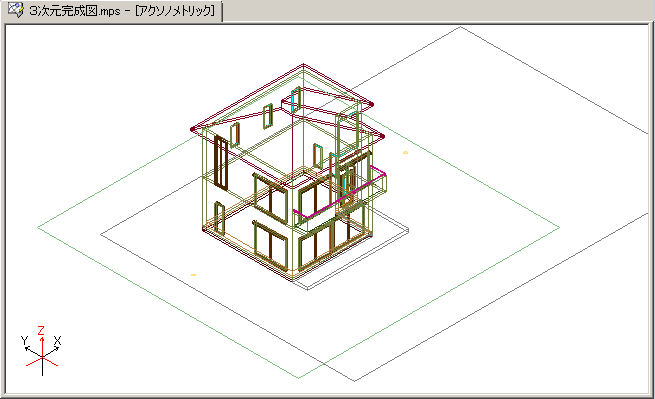

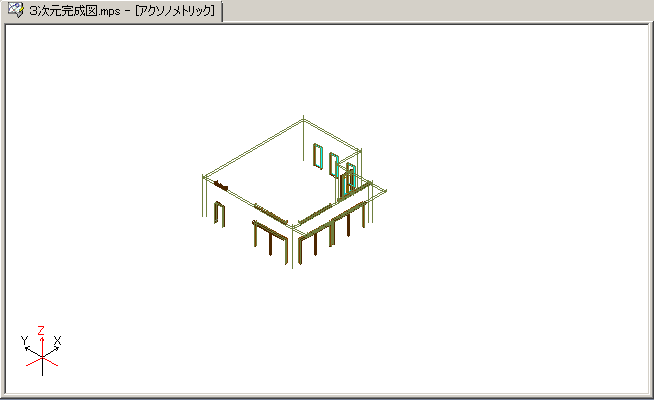

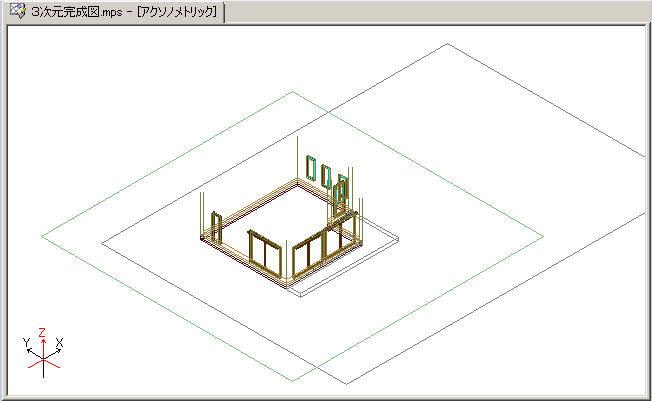

２．Ｚ軸方向に最小値1000から最大値4000の間のデータのみ表示されます。

• 表示範囲の境界の部分で、線分の端に見えているところは、長い線分の一部が表示されているだけですので、端点で取れません。

  ---

[数値で指定する☑最大値3500最小値]

１．表示範囲を指定する方向、最大値のみ設定し、[☑表示範囲を有効にする]にして実行します。

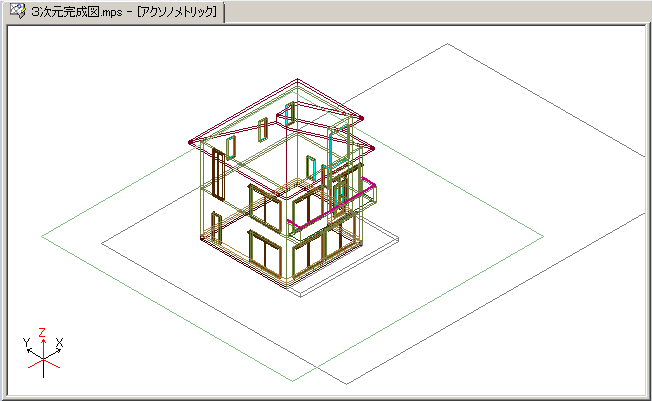

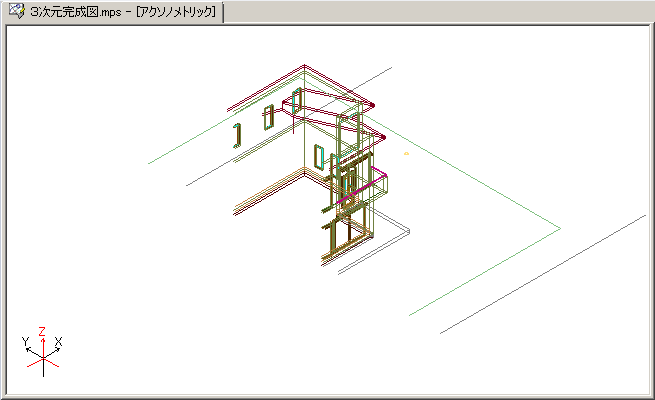

２．Z軸方向に最大値3500までのデータが表示されます。

[マウスで指定する]

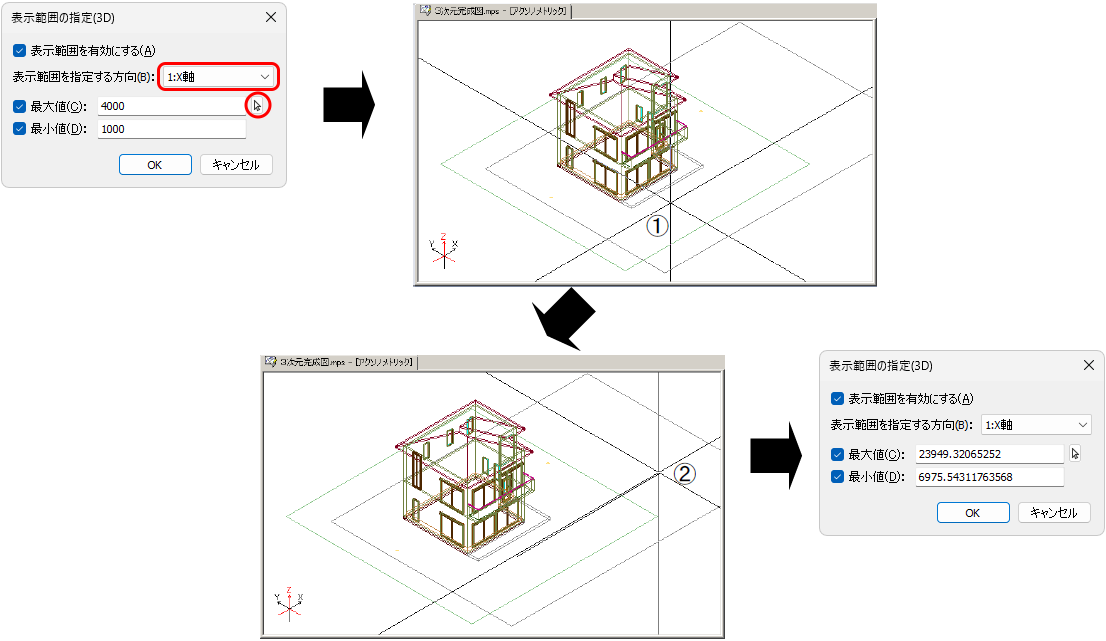

１．表示範囲を指定する方向を設定します。表示範囲のボタンをクリックし、最大値、最小値を画面上の２点で指定します。

２．実行すると、指定した範囲のみを表示することができます。

[解除する]

１．[☐表示範囲を有効にする]にします。

２．実行すると、表示範囲が解除されます。

• 【表示範囲の切り替え】コマンドを実行しても解除されます(詳細は、「表示範囲の切り替えコマンド」を参照)。

補足

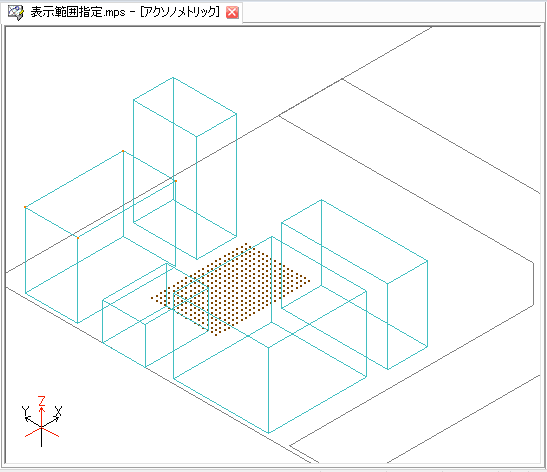

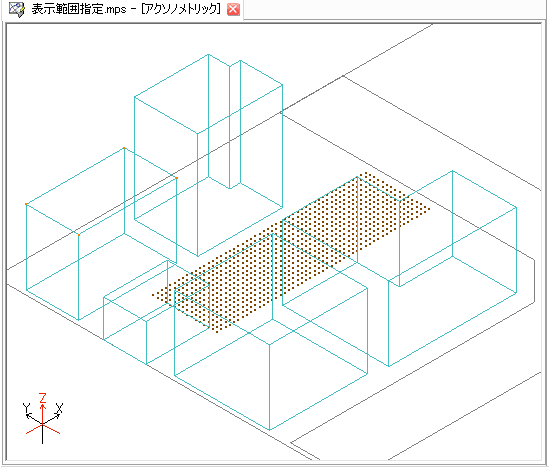

• 点データは表示範囲の対象図形です。

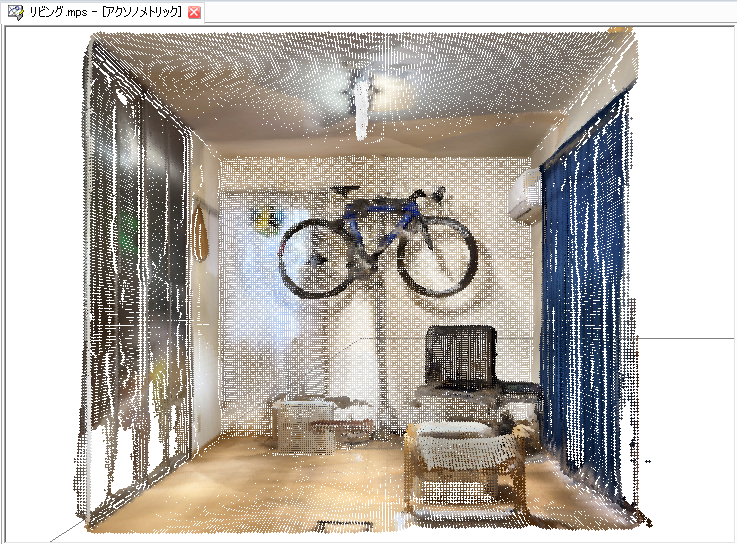

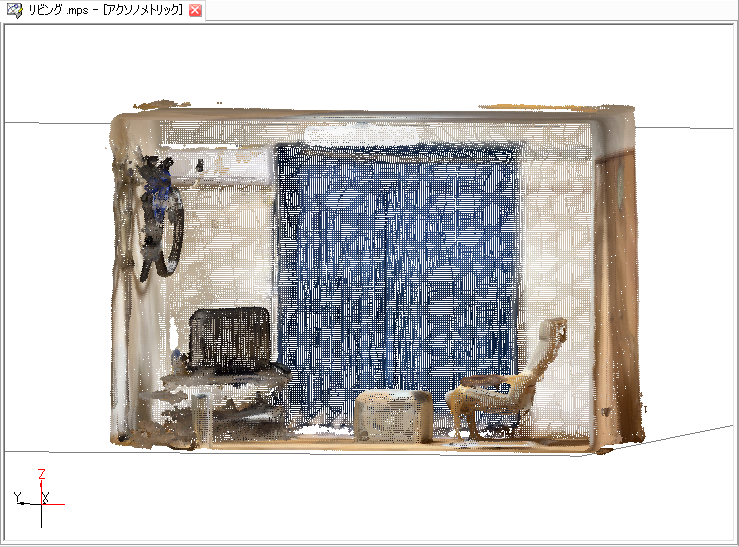

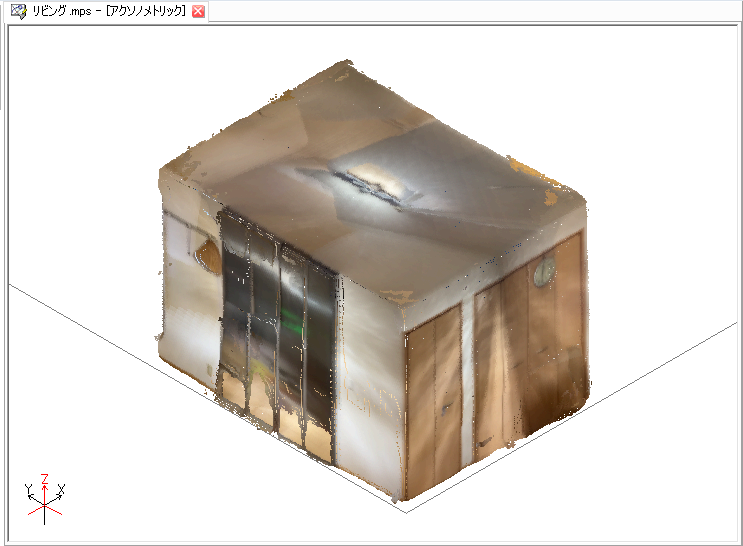

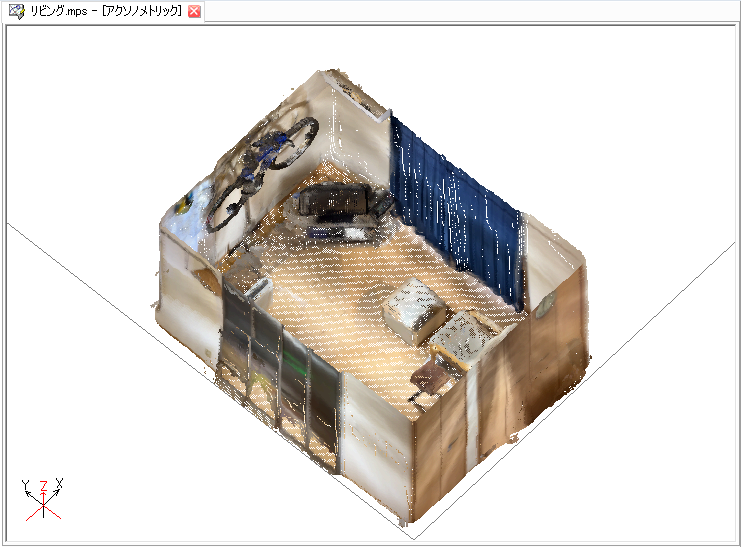

• 点群ファイルを読み込んだ場合に、一部の範囲の点群だけを表示するといった用途でご利用いただけます。点群データを読み込んだ場合は、表示方法は「DirectX」にしてください。「DirectX」の場合、表示範囲の対象図形は点のみです。

• 点群ファイル(PCD/LAS形式ファイル)の読み込みについては、【点群読込】コマンドを参照してください。
