スラブ

スラブの断面図と、寸法・記号(符号)を作図します。

■ダイアログ

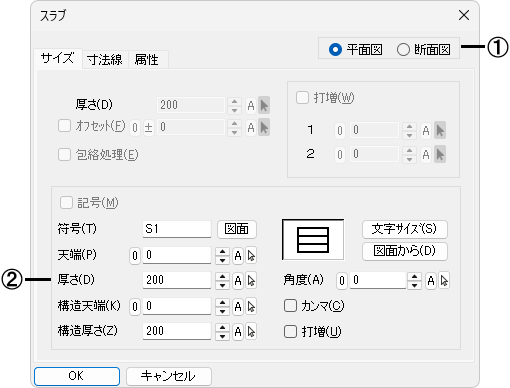

〔サイズ〕タブ(平面図)

①作図する図面を指定します。

• 図面の種類によって、設定項目が変わります。平面図は記号のみになります。

②記号を書き込む場合に☑し、設定します(詳細は【符号】コマンド参照)。

〔サイズ〕タブ(断面図)

①スラブの厚さを設定します。

②指示点から基準線を離して作図する場合に☑し、その距離を設定します。

③打増を作図する場合に☑し、その厚さを設定します。

④指示点が他の線分と重なる位置を中抜きする場合に☑します。

⑤記号を書き込む場合に☑し、設定します(詳細は【符号】コマンド参照)。

• スラブの断面図では符号のみを記入することができます。

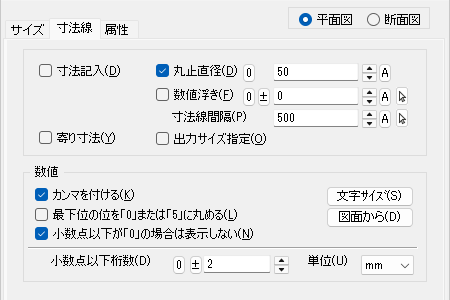

〔寸法線〕タブ

詳細は【壁】コマンドを参照してください。

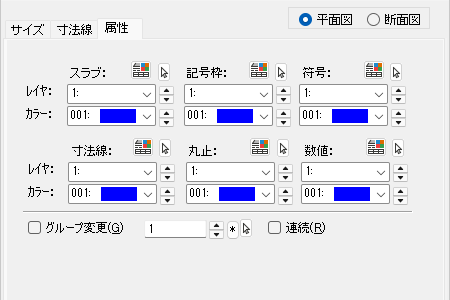

〔属性〕タブ

詳細は【基礎】コマンドを参照してください。

■操 作

[平面図]

カーソルに設定された記号が表示されます。作図する位置を指示すると、記号が配置されます。

• [打増]を設定している場合は、｢打増１｣を作図する方向を指定します。

[断面図]

１．始点を指示すると、ラバーバンドが表示されます。終点を指示すると、スラブが描けます。

２．[☑オフセット]の場合は、方向を指定すると、設定された距離だけ離れた位置にスラブが描けます。

例：☑記号/☑寸法記入

１．始点、終点を指示すると、スラブが描けます。

２．寸法線の作図する位置を指示すると、寸法線が描けます。

３．続けてカーソルに設定された記号が表示されます。作図する位置を指示すると、記号が配置されます。

補足

• 図面を傾けて作図するような場合に、作図する数字の方向をカーソルの方向に合わせるのか、図面の方向に合わせるのかを【環境設定】コマンドの「その他」－「図面」－[寸法線 図面方向優先で作図]で指定することができます。
• 記号を作図する位置を指示のときに[Ctrl]キーを押しながらクリックすると、【環境設定】コマンドの「操作」－「マウス」－[CTRL＋クリック回転角]で設定した角度だけ回転します。
