開口

[リボンメニュー]

[作図(D)]メニュー→[基礎(ZO)][開口(5)]

[コマンド名称]

WKOPEN

[コマンドコード]

J647

[ショートカット]

[ポップアップメニュー]

22ページ LE版では15ぺージ

[プルダウンメニュー]

[施工(R)][開口(O)]

開口の平面図・断面図・姿図と、寸法・記号(符号)を作図します。

ダイアログ

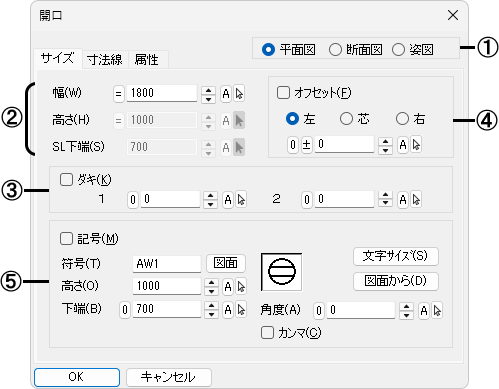

〔サイズ〕タブ開口(平面図)

①作図する図面を指定します。

②開口の幅を設定します。


③ダキを作図する場合に☑し、その寸法を設定します。

[幅]

[ダキ]

④指示点から指定した位置を離して作図する場合に☑し、その距離を設定します。

[左]

[芯]

[右]

⑤記号を書き込む場合に☑し、設定します(詳細は【符号】コマンド参照)。

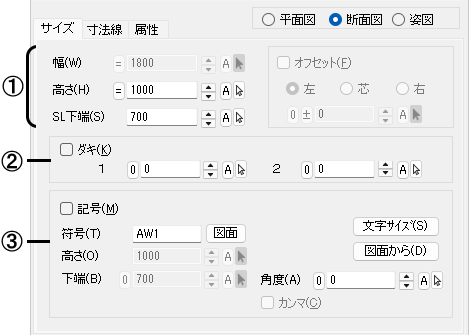

〔サイズ〕タブ        開口(断面図)

①開口のサイズを設定します。


②ダキを作図する場合に☑し、その寸法を設定します。

[サイズ]

[ダキ]

③記号を書き込む場合に☑し、設定します(詳細は【符号】コマンド参照)。

〔サイズ〕タブ 開口(姿図)

①開口のサイズを設定します。

②ダキを作図する場合に☑し、その寸法を設定します。

[サイズ]

[ダキ]

③カーソルから基準点を離して作図する場合に☑し、その距離を設定します。

[左]

[芯]

[右]

④記号を書き込む場合に☑し、設定します(詳細は【符号】コマンド参照)。

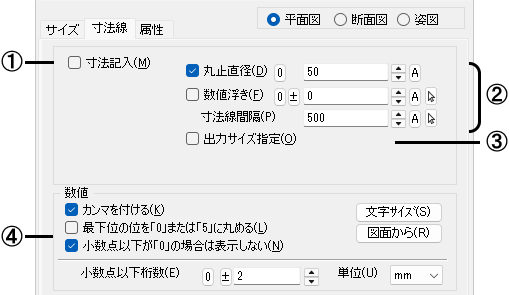

〔寸法線〕タブ

①寸法線を記入する位置を☑します。


②指定するサイズを☑し、設定します。

[丸止直径]

寸法線止めの円の直径を設定します。

[数値浮き]

寸法線から数値を離す距離を設定します。

[寸法線間隔]

第1寸法線と第2寸法線の距離を指定します。

③出力時のサイズで指定します(現在作業中の図面縮尺に従います)。
☐の場合は、出力時のサイズに図面縮尺の逆数倍掛けた値(例:出力サイズ3㎜、図面縮尺1/100 3×100=300㎜)で指定します。

④寸法線に記入する数値の仕様を設定します(詳細は【基礎】コマンド参照)。

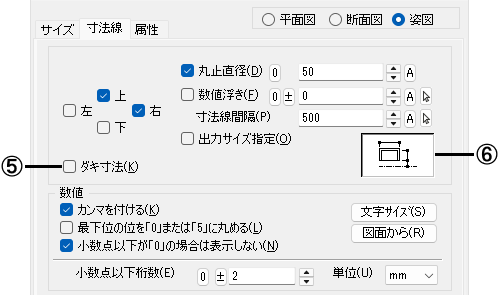

⑤[姿図]の場合にダキ寸法を記入する場合に☑します。

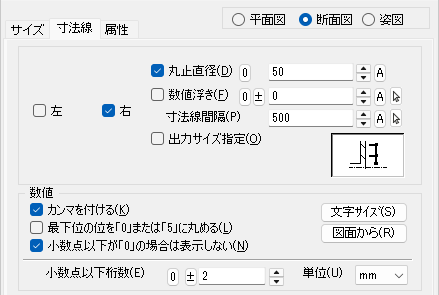

寸法線のタイプを指定します。[断面図]、[姿図]の場合のみ有効です。

断面図:[タイプ1]

[タイプ2]

[タイプ3]

姿図:[タイプ1]

[タイプ2]

[タイプ3]

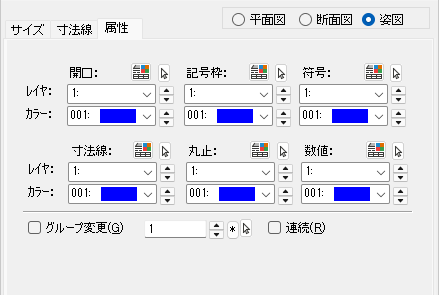

〔属性〕タブ

詳細は【基礎】コマンドを参照してください。


操 作

[平面図]

1.1点目を指示すると、ラバーバンドが表示されます。2点目を指示すると、開口が描けます。

2.[☑オフセット 右]の場合は、方向を指定すると、設定された距離だけ離れた位置に開口が描けます。

例:☑ダキ/☑記号/☑寸法記入

1.1点目、2点目を指示すると、開口が描けます。

2.続けてカーソルに設定された記号が表示されます。作図する位置を指示すると、記号が配置されます。


[断面図]

例:☑ダキ/☑記号/寸法記入☑右

1.1点目、2点目を指示すると、開口が描けます。

2.続けてカーソルに設定された記号が表示されます。作図する位置を指示すると、記号が配置されます。

[姿図]

例:☑ダキ/☑記号/☑寸法記入上・☑右/☑ダキ寸法

1.カーソルに設定された開口が表示されます。作図する位置を指示すると、開口が描けます。

2.ダキの横寸法の作図する位置を指示すると、横寸法が描けます。縦寸法の作図する位置を指示すると、縦寸法が描けます。

3.続けてカーソルに設定された記号が表示されます。作図する位置を指示すると、記号が配置されます。


補足
