基礎
[リボンメニュー] | [作図(D)]メニュー→[基礎(ZO)]→[基礎(1)] | |
[コマンド名称] | WKFOUND | |
[コマンドコード] | J643 | |
[ショートカット] | － | |
[ポップアップメニュー] | 22ページ ※LEでは15ぺージ | |
[プルダウンメニュー] | [施工(R)]→[基礎(F)] | |
基礎の平面図・断面図と、寸法・記号(符号)を作図します。

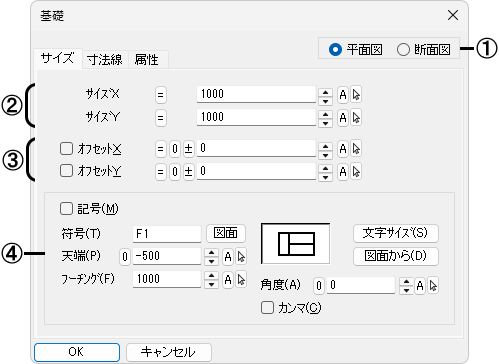

〔サイズ〕タブ(平面図)
①作図する図面を指定します。
②基礎のサイズを設定します。
③基準点から基礎を離して作図する場合に☑し、その距離を設定します。

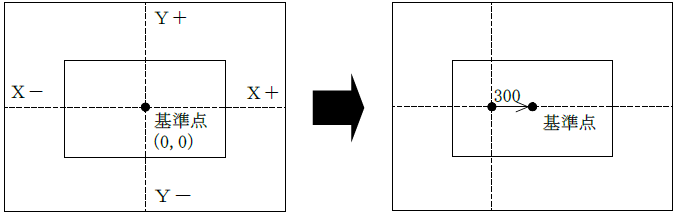

[サイズ] | [オフセット] 例：Ｘ=300と設定した場合 |
④記号を書き込む場合に☑し、設定します(詳細は【符号】コマンド参照)。

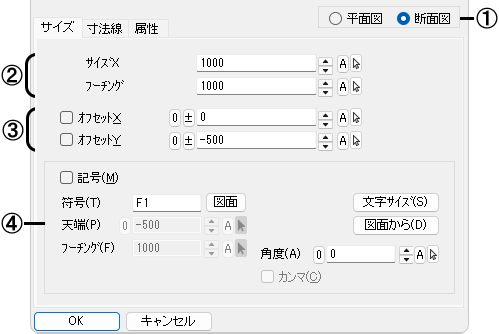

〔サイズ〕タブ(断面図)
①基礎のサイズを設定します。
②カーソルから基準点(GL)を離して作図する場合に☑し、その距離を設定します。

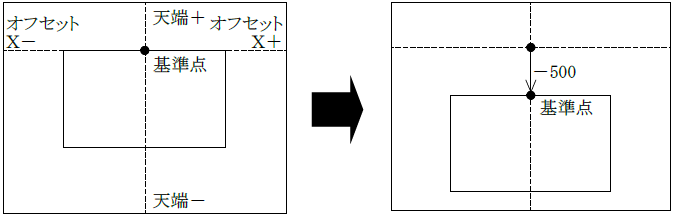

[サイズ] | [オフセット/天端] 例：天端=-500と設定した場合 |
③記号を書き込む場合に☑し、設定します(詳細は【符号】コマンド参照)。

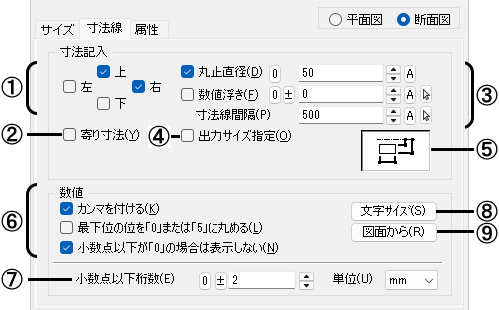

〔寸法線〕タブ
①寸法線を記入する位置を☑します。
②寄り寸法を記入する場合に☑します。
③指定するサイズを☑し、設定します。
[丸止直径]
寸法線止めの円の直径を設定します。
[数値浮き]
寸法線から数値を離す距離を設定します。
[寸法線間隔]
第１寸法線と第２寸法線の距離を指定します。
[☐寄り寸法] | [☑寄り寸法] 例：Ｙ=-200 | [サイズ] |
④出力時のサイズで指定します(現在作業中の図面縮尺に従います)。
☐の場合は、出力時のサイズに図面縮尺の逆数倍掛けた値(例：出力サイズ３㎜、図面縮尺1/100 ３×100＝300㎜)で指定します。
⑤天端を指定した場合に寸法線のタイプを指定します。[断面図]の場合のみ有効です。
[タイプ１]例：天端=-150 | [タイプ２]例：天端=-150 | [タイプ３]例：天端=-150 |
⑥寸法線に記入する数値の仕様を設定します。
[カンマ]
寸法値にカンマを付けます。
[丸め]
一番下の位を｢０｣または｢５｣に丸めます。
[表示なし]
小数点以下桁の末尾の｢０｣を表示しません。
⑦寸法値の表示を設定します。
[小数点以下桁数]
小数以下桁数を設定します。
[単位]
寸法値の単位を指定します(㎜/㎝/m/㎞)。
⑧文字サイズ設定ダイアログを表示し、寸法文字のサイズを設定します(詳細は【文字記入】コマンド参照)。
⑨図面上の文字を指定して、そのサイズなどを取得します。

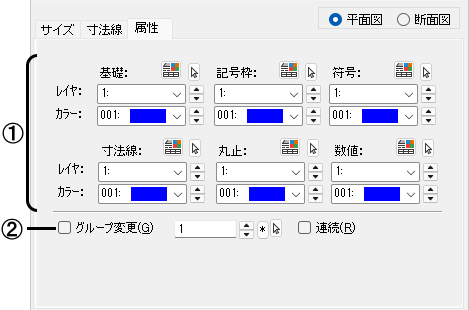

〔属性〕タブ
①作図する図形や文字の属性(レイヤ・色)を設定します。
②グループ番号を変更して作図する場合に☑し、その番号を設定します。
例：平面図/☑記号/寸法記入☑上・☑右
１．カーソルに設定された基礎が表示されます。作図する位置を指示すると、基礎が描けます。
２．続けてカーソルに設定された記号が表示されます。作図する位置を指示すると、記号が配置されます。
補足
