HTML保存

表示している図面をHTMLのデータで保存します。インターネットに繋がっている場合に、ブラウザやスマートフォンなどで図面を閲覧できます。

• iPhoneやiPadは、ピンチ操作でブラウザの拡大率が変わるため詳細な図面表示は行えません。
• htmlとはHyper Text Markup Language の略で、Webページを作るための最も基本的なマークアップ言語(文章構造や視覚表現などを記述するために必要なもの)のひとつです。

図面を保存するパスおよびファイル名を入力して、[保存]ボタンをクリックします。

■ダイアログ

①保存先のドライブ、フォルダを指定します。

②キーボードからファイル名を入力します。

③ファイルの種類をHTMLファイル(＊.html)に設定します。

④保存します。

ブラウザやスマートフォンでファイルを開くことで、図面が表示されます。ブラウザ上では以下の操作が行えます。

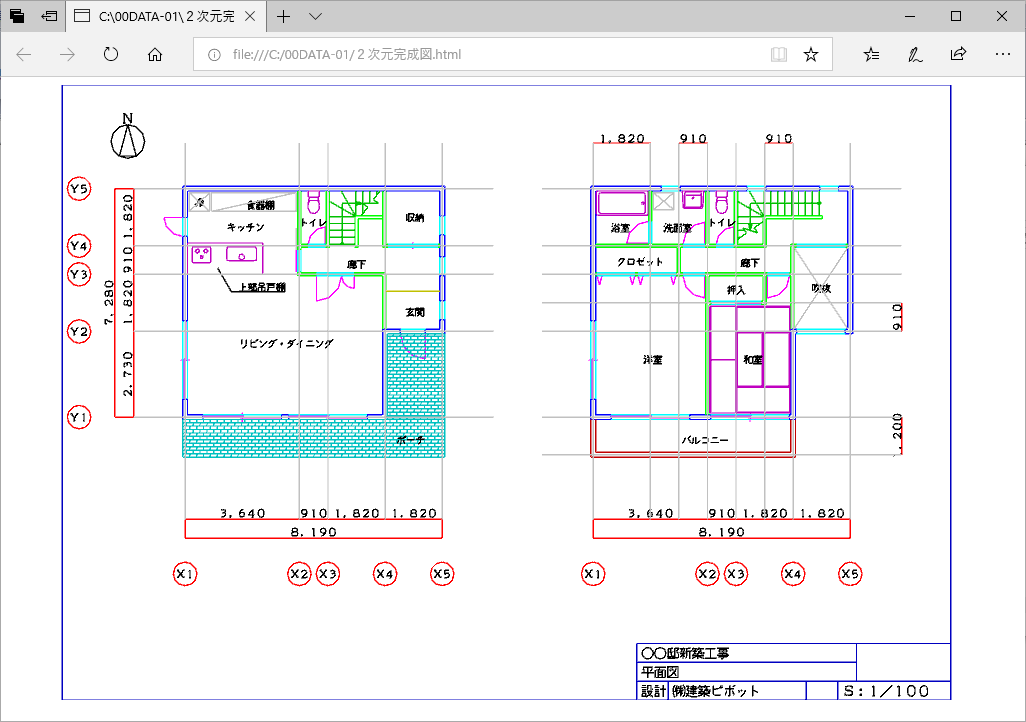

[Microsoft Edgeで表示]

補足

• HTMLファイルを表示するには、インターネットに接続している必要があります。
• 図面の表示には、WebGL(ウェブジーエル)という３次元コンピュータグラフィックスを表示させるための仕組みを使っています。
• 塗り図形や画像やオーバーレイ、シンボルは表示されません。
• 文字はすべて「DRA-CADフォント」で表示されます。
• 実線以外の線種は、グレーの実線で表示されます。
• 円や円弧、楕円、楕円弧は線分化されて表示されます。
• 画面に描かれた図形全体が保存されます。
