CEDXM保存 ※LEではご利用できません。

[リボンメニュー]		[ファイル(F)]メニュー→[書き出し(ZW)]→[CEDXM保存(B)]
([DRA-CADメニュー])		[DRA-CADメニュー(F)]→[書き出し(ZW)]→[CEDXM保存(B)]
[コマンド名称]		WCEDXM
[コマンドコード]		J913
[ショートカット]		－
[ポップアップメニュー]		－
[プルダウンメニュー]		[ファイル(F)]→[書き出し(W)]→[CEDXM保存(E)]

木造建物の壁量計算やＮ値計算のために入力した壁や柱の情報を、HOUSE-ST1（株式会社構造システム）へ転送し、許容応力度計算などを行うための機能です。
床面積(N値/壁量)の作図コマンドで、入力した各階の面積と、各階の面積を合計した値。

壁(N値/壁量/直下)の作図コマンドで、入力した耐力壁の位置と壁倍率、面材や筋交いの情報。

柱(N値/直下)の作図コマンドで、入力した管柱や通し柱の情報。

これらの情報を、「CEDXM」形式で保存します。

CEDXMとは木造軸組工法住宅に関する建築意匠CADとプレカット生産CADのデータ連携を目的として構築された標準的なファイルフォーマットです。CEDXMデータはXML形式で、テキストで記述されています。

下記の要素や情報は、HOUSE-ST1で設定が必要となります。

・耐力壁の厚さは、壁(N値/壁量/直下)の作図コマンドで入力された形状のままとなります。

・直径9㎜の鉄筋は、同じ壁倍率の15mm×90mmの木材として渡されます。

・柱のサイズは、柱(N値/直下)の作図で入力された形状のままとなります。

■操作

１．【 CEDXM保存】コマンドを実行し、各階の図形要素が描かれている範囲を指示します。

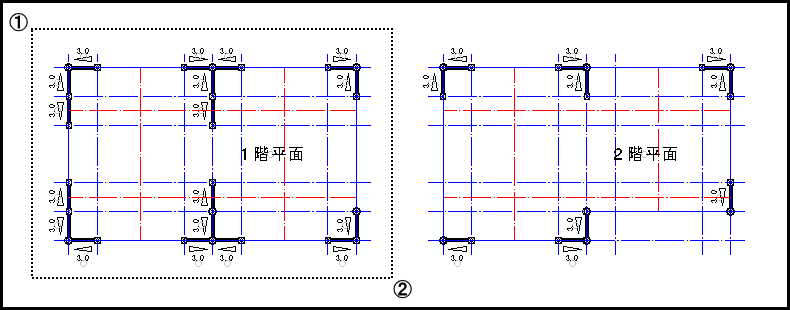

①[1F] 1Fの範囲を指定します。

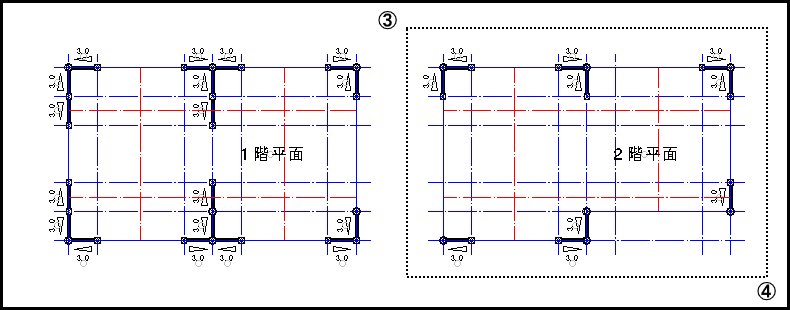

②[2F] 2Fがあれば指定します。なければ右クリックします。ここでは指定します。

※3Fがあれば指定します。なければ右クリックします。ここでは、右クリックします。

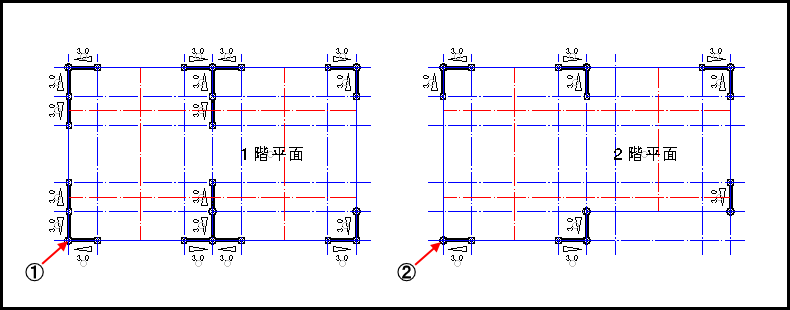

２．２階以上の場合は、各階で同一位置となる点を指示します。

①1Fの基点を指示します。

②1Fで指定した基点と同一となる位置を指示します。

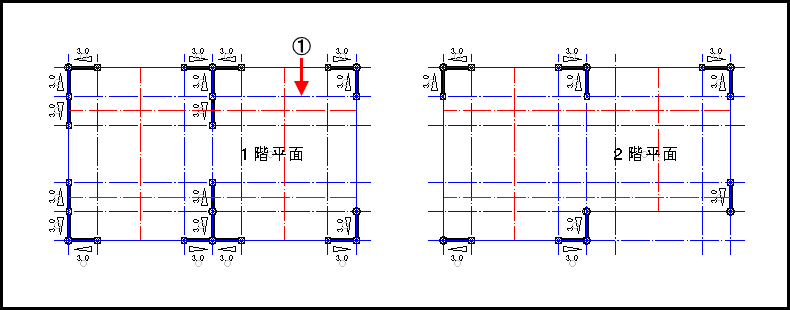

３．通り芯のみが作図されたレイヤを指示します。

通り芯だけが作図されたレイヤにしてください。通り芯以外の線分が描かれている場合は、通り芯以外の線分・図形の属性を変更しておいてください。

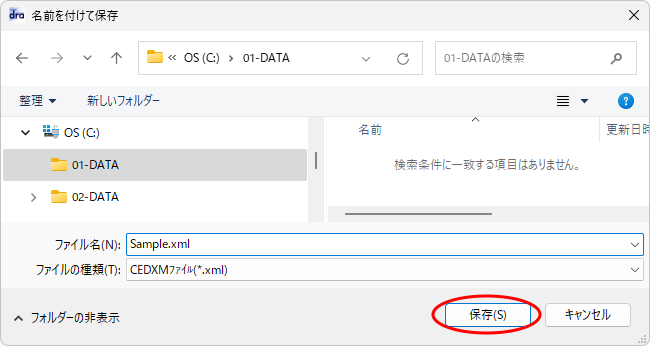

４．ファイル名を設定し、保存します。

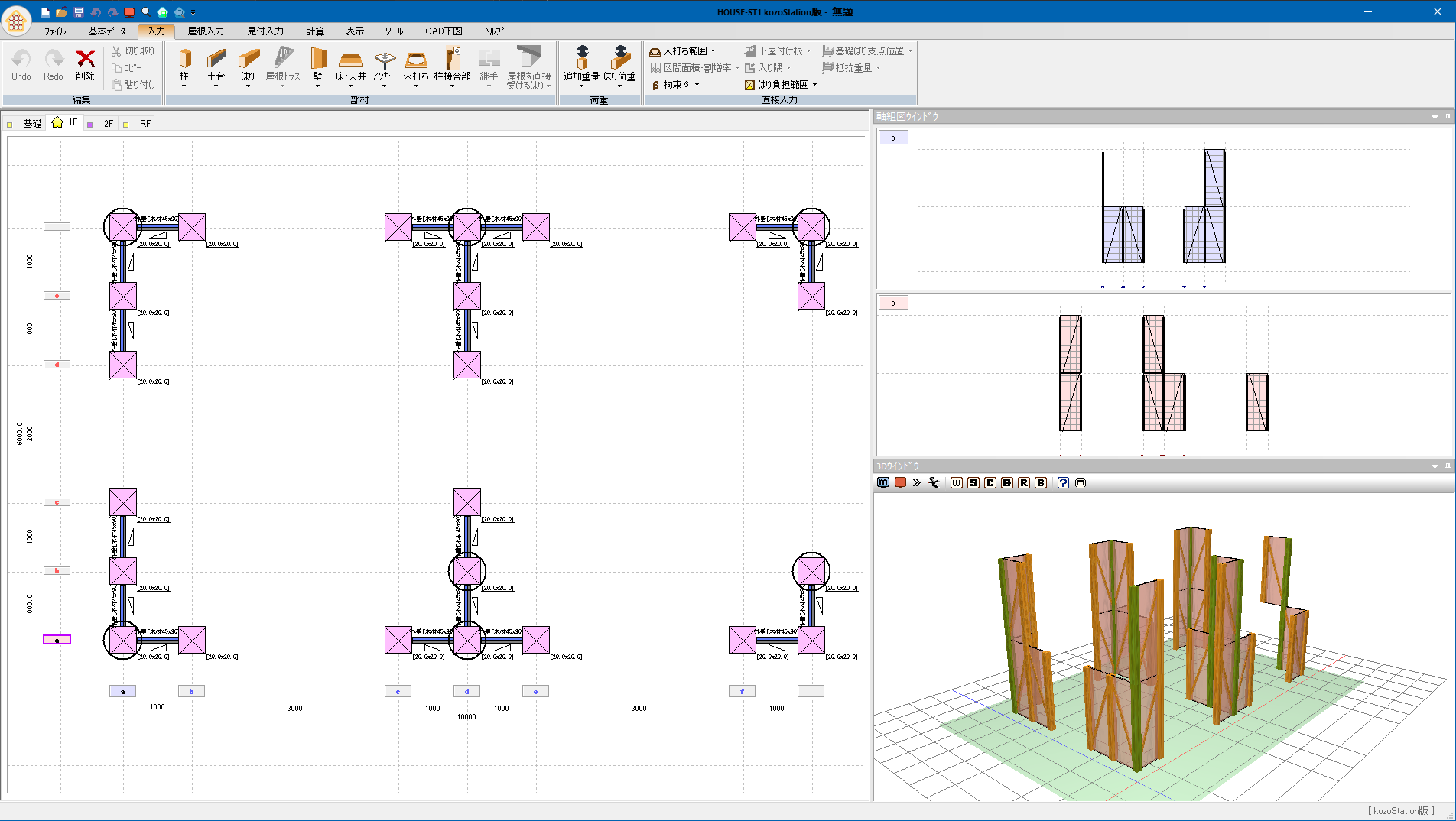

HOUSE-ST1で読み込んだ例
