文字スタイル登録

文字のサイズや配置条件などを登録します。

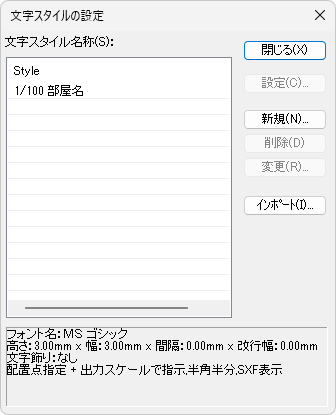

■ダイアログ

①登録されている文字スタイル名が一覧表示されます。ここから文字スタイルを選択します。

②一覧表示から選択したスタイルの文字サイズ設定ダイアログを表示します(詳細は【文字記入】コマンド参照)。選択したスタイルの文字サイズ設定を変更します。

③スタイル登録ダイアログを表示します。ここでは、新規に登録するスタイル名を入力します。

[OK]ボタンをクリックすると、文字サイズ設定ダイアログを表示し、登録する文字サイズなどを設定します(詳細は【文字記入】コマンド参照)。

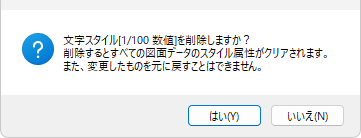

④一覧表示から選択したスタイルを削除します。確認のダイアログが表示されます。

⑤一覧表示から選択したスタイルのスタイル名称を変更します。

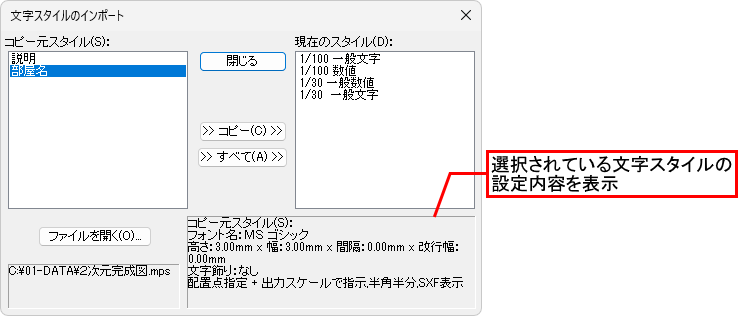

⑥文字スタイルのインポートダイアログを表示します。ここでは、他図面で登録している文字スタイルを読込みます。

• 文字スタイルのサンプルは、【環境設定】コマンドの〔保存〕タブの[DRA-CADが使用するファイルの場所]の｢￥WIZARD￥Textstyle｣フォルダ―内にあります。

[コピー元スタイル]

[ファイルを開く]で指定したファイルのスタイルが一覧表示されます。読込みたい文字スタイルを選択します。

[現在のスタイル]

現在のスタイル一覧が表示されます。

[閉じる]ボタン

現在の設定で文字スタイルを更新し、ダイアログを閉じます。

[コピー]ボタン

選択した[コピー元スタイル]を[現在のスタイル]にコピーします。

[すべて]ボタン

[コピー元スタイル]をすべて[現在のスタイル]にコピーします。

[ファイルを開く]ボタン        ファイルを開くダイアログを表示し、文字スタイルを読込みたいファイルを選択します(詳細は【開く】コマンドを参照)。

• 選択できるファイルはDraWinファイルです。
  ただし、セキュリティが設定されているMPSファイルは選択できません。

■操 作

[登録方法]

１．[新規]ボタンをクリックすると、スタイル登録ダイアログが表示されます。

２．スタイル名を入力し、[OK]ボタンをクリックすると、文字サイズ設定ダイアログが表示されます。

３．登録する文字サイズなどを設定し、[OK]ボタンをクリックすると、文字スタイルリストに登録されます。

補足

• ここで設定された内容は、【文字記入】や【文字サイズ変更】コマンドなどで選択することができます。[スタイル名称]のコンボボックスに、設定した名称が追加されます。
• [インポート]で同じ名前のスタイルが[現在のスタイル]に設定されている場合には、上書きするのか名前を変更するのかとダイアログが表示され、決定することができます。
• 文字スタイルは、【環境設定】コマンドの「その他」－「文字」－[☑文字スタイルを図面ごとに保持]にすると、それぞれの図面ごとに個別の文字スタイルリスト(最大31種類)を持ちます。☐の場合は、すべての図面(システム共通)で文字スタイルリスト(最大127種類)を共有します。ただし、どちらの場合も図面に保存されるのは31種類までです(システム共通の場合には図面に記入されている文字スタイルのみ保存されます)。
• 現在のスタイル設定内容を他のコンピュータで使用したい場合には、【環境設定】コマンドの「その他」－「全般」－「環境の読み書き」を使用します(書込で作成されたDrawin.iniをコピーします)。
• 文字スタイルが保存されている図面を開いた時に、現在登録されている文字スタイルに同じものがない場合は、その文字スタイルは自動的に登録されます。同じ名称で異なる設定が保存されている場合は、スタイル名称を変更するためのダイアログが表示されます。また、【環境設定】コマンドの「その他」－「文字」－[☑文字スタイルを図面ごとに保持]であらかじめ設定することができます。
