包絡

指定範囲内の線分を自動包絡します。

• ｢包絡｣とは、交差している線分の中抜き、カット、延長、連結を行う線分の編集をいいます。

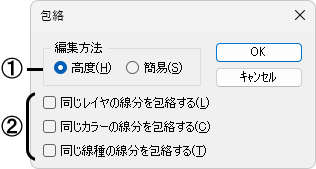

■ダイアログ

①編集する方法を指定します。

[高度]

指定した範囲の図形の外形をたどり、その外郭線のみを残して包絡します。
線分の位置や交点の状態により、より建築図面の作図に適した形に包絡します。

[簡易]

線分上の交点を互い違いに描画する/しないを繰返して包絡します。

• [簡易]では“カット”“中抜き”処理のみに対し、[高度]は加えて“延長”や“同一直線上の線分一本化”の処理ができます。

②自動包絡する組み合わせ方法を☑します。すべて☐の場合は、指定した範囲の中ですべての線分を組み合わせて自動包絡します。

[同じレイヤ]

指定した範囲の中で同じレイヤの線分を組み合わせて自動包絡します。

[同じカラー]

指定した範囲の中で同じカラーの線分を組み合わせて自動包絡します。

[同じ線種]

指定した範囲の中で同じ線種の線分を組み合わせて自動包絡します。

• 複数の項目を☑した場合は、それぞれの要素の組み合わせが同じ線分を自動包絡します。

■操 作

包絡する範囲を指定すると、線分が自動包絡されます。

補足

• [高度包絡]は指定する範囲によって、包絡の仕方が変わります。
