文字の連番記入

連続した数字や文字を記入します。通り芯や求積図の符号などに使えるように、円で囲むこともできます。定義ファイルをメモ帳などで編集することで、連番する文字列をカスタマイズできます。

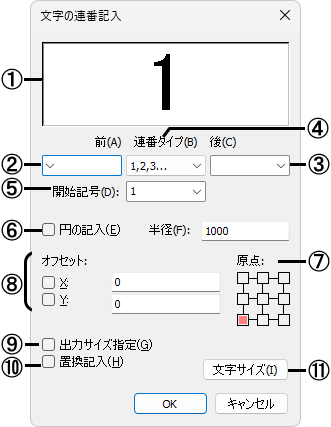

■ダイアログ

①記入する文字列がプレビュー表示されます。

②記入する連番文字列の前に配置する、固定された文字列を選択する、または直接入力します。

③記入する連番文字列の後に配置する、固定された文字列を選択する、または直接入力します。

• 前または後の文字を入力しない場合、空欄を選択する、または不要な文字は[Delete]キーで削除します。

④配置する連番文字列のタイプを選択します。
数値、アルファベット(大文字、小文字)、ひらがな、カタカナから選択します。
1,2,3…、A,B,C…、a,b,c、あいう…、アイウ…、いろは…、イロハ…

⑤記入時に開始する番号や文字を指定します。

⑥円を記入する場合に☑し、半径を指定します。

⑦配置する原点位置を指定します。

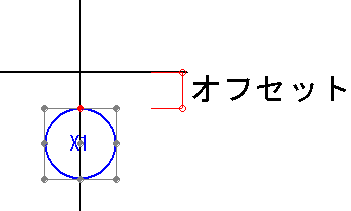

⑧カーソルから作図する文字または円の原点を離して記入する場合に☑し、原点からの距離を入力します。

⑨ダイアログの値を出力時のサイズ(現在作業中の図面縮尺に従います)で指定したい場合に、☑を入れます。

⑩指示された文字列を連番文字列に置換します。

⑪文字サイズ設定ダイアログを表示し、記入する文字列のサイズなどを設定します(詳細は【文字記入】コマンド参照)。

■操 作

[連番タイプ：番号]

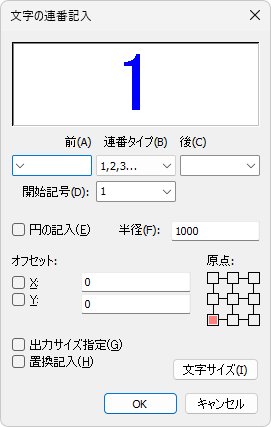

１．連番にするタイプを選択し、開始番号を指定します。プレビューに配置する文字が表示されます。[OK]ボタンをクリックします。

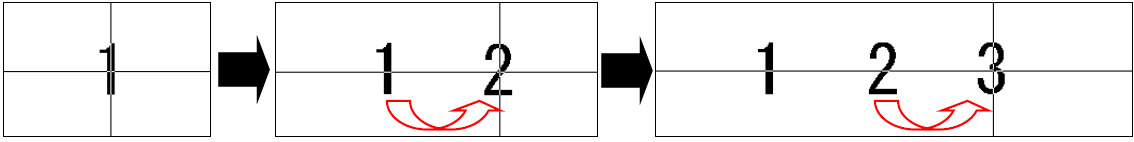

２．カーソルに番号が表示されますのでクリックで配置します。クリックすると、連続した次の番号に変わりカーソルに表示されます。続けてクリックで配置します。クリックするごとに連続した番号がカーソルに表示されます。

[☑置換記入]

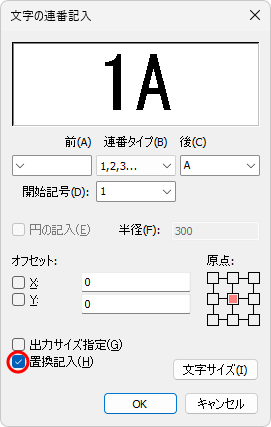

１．連番にするタイプを選択し、開始番号を指定します。プレビューに配置する文字が表示されます。[☑置換記入]にし、[OK]ボタンをクリックします。

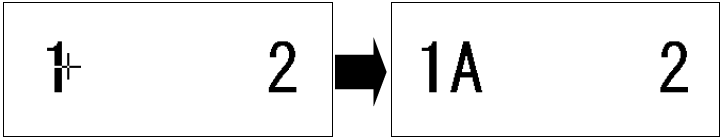

２．変更したい文字列をクリックすると、置き換わります。

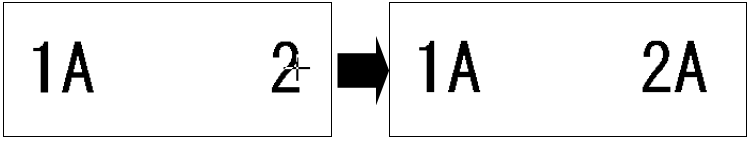

３．続けて変更したい文字列をクリックすると、次の連続した番号に置き換わります。クリックするごとに、連続した番号に置き換わります。

補足

• 文字の連番タイプや前後に置く文字のリストは、下記の場所にテキストファイルで保存されています。
  【環境設定】コマンドの「保存」－「全般」－[DRA-CADが使用するフォルダの場所]の
  「￥TEMPLATE¥Text¥文字連番記入」フォルダ―内にあるテキストファイルをメモ帳などで開いて編集することで、オリジナルの連番タイプを作成できます。連番で変わる文字列を、テキストファイルに改行しながら記載します。

• フォルダー内にある「前置文字.txt」は、連番文字列の前に置くリストのファイルです。
  「後置文字.txt」は、連番文字列の後ろに置くリストのファイルです。
  リストに表示される文字列を、テキストファイルに改行しながら記載します。

• 上記テキストファイルが複数ある場合は、ファイル名により、連番タイプのリストに表示される優先順位が決まります。ファイル名の先頭を、より小さい数字にすることで優先的に変換します。

• 連番タイプのリストに表示される名称は、そのテキストファイルに書かれた3行目までの文字列を、カンマ区切りで並べて表示されます。
