文字サイズ変更

記入した文字のサイズや配置条件を変更します。

〔フォント〕タブや〔配置〕タブはすべての文字列に対して変更します。

〔数値設定〕タブは【通り心】コマンドの「旧通り心」、【寸法線】コマンドの｢旧寸法線｣で描いた寸法値などの数値に対する変更をします(『ユーザーズマニュアル』の「第２章DRA-CADの概要」の「2.4.6文字■数値文字」参照)。

■ダイアログ

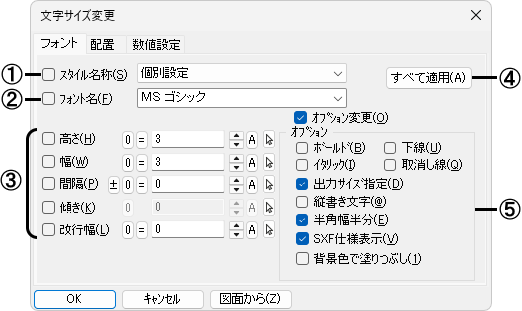

〔フォント〕タブ

①文字スタイルを変更したい場合は☑し、文字スタイルを選択します(詳細は【文字スタイル登録】コマンドを参照)。

[個別設定]

文字スタイルを使わずに文字ごとに設定します。

②文字フォント名を変更したい場合は☑し、文字フォント名を選択します。

③文字のサイズなどを変更したい場合は☑し、その数値を入力します(詳細は【文字記入】コマンドを参照)。

④選択項目をすべて適用または解除を切り替えて設定します。

[すべて適用]ボタン

すべての選択項目を選択(☑)します。

[すべて解除]ボタン

すべての選択項目を無効(☐)とします。

⑤オプションを変更したい場合は☑し、それぞれ設定する項目を☑します(詳細は【文字記入】コマンドを参照)。

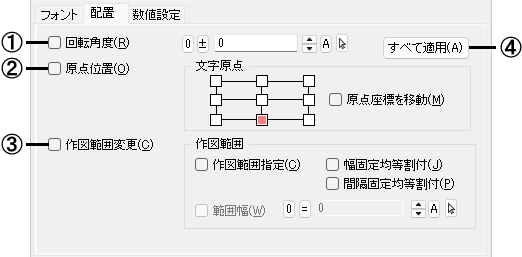

〔配置〕タブ

①回転角度を変更する場合に☑し、その角度を設定します。

②原点位置を変更する場合に☑し、原点を指定します。

[原点座標を移動]

文字表示位置を現在のままにする場合に、☑します。

• [☑原点座標を移動]にすると、原点を変更しても文字の表示位置は変わりません(現在の表示位置で、原点座標だけが移動します)が、☐にして、原点を変更すると、文字の表示位置が変わります(原点座標はそのまま)。

③[作図範囲指定]で書き込んだ文字を変更する方法に☑します。

[作図範囲指定]

配置した範囲を変更します。

[範囲幅]

[☑作図範囲指定]の場合に、X方向の長さを設定します。

[幅固定均等割付]

[幅固定均等割付文字]に変更します(詳細は【文字記入】コマンドを参照)。

• 配置した[幅固定均等割付文字]の長さを変更する場合は[範囲幅]を設定します。

[間隔固定均等割付]

[間隔固定均等割付文字]に変更します(詳細は【文字記入】コマンドを参照)。

• 配置した[間隔固定均等割付文字]の長さを変更する場合は[範囲幅]を設定します。

④選択項目をすべて適用または解除を切り替えて設定します(詳細は〔フォント〕タブを参照)。

〔数値設定〕タブ

①設定する項目を☑します。

[小数点以下桁数]

小数点以下桁数を変更します。

[単位]

表示単位を変更します。(㎜／㎝／m／㎞)

②数値文字オプションを変更したい場合は☑し、それぞれ設定する項目を☑します。

[単位を表示]

単位を表示します。

[末尾の0を削除]

小数点以下の0を削除します。

[数値を丸める]

一番下の位を0または5で丸めます。

[桁区切り記号]

桁区切りの記号(，)を表示します。

③選択項目をすべて適用または解除を切り替えて設定します(詳細は〔フォント〕タブを参照)。

■操 作

[文字高さ/フォント名変更]

変更する文字列を選択すると、文字原点を基点として文字が変更されます。

• 文字原点を基点として変更されます。
