複数文字修正

複数の文字列を編集します。

編集する文字列、数値を指定すると、その内容を表示した文字の修正ダイアログが表示されます。

ここで、文字列を書き換えて実行すると、図面上の文字が変更されます。

• 選択モードにより、複数の文字を選択し、編集することができます。

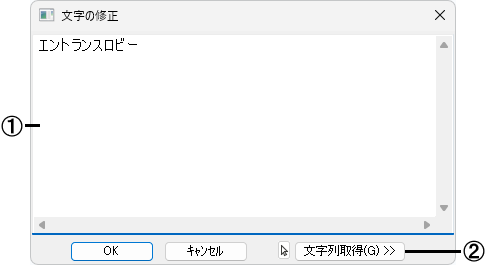

■ダイアログ

①指定した文字列の内容を表示します。ここで、文字列を書き換えます。

②[文字列取得]メニューを表示します。ここでは、変更する文字列を取得します(詳細は【文字記入】コマンドを参照)。

【通り心】コマンドの「旧通り心」、【寸法線】コマンドの｢旧寸法線｣で描いた寸法値などの数値を選択すると、以下のダイアログが表示されます。

• 【環境設定】コマンドの「その他」－「文字」－[☑文字修正で寸法の数値編集可能]の場合のみ、数値として編集できます。

①指定した数値の内容を表示します。ここで、数値を書き換えます。

②数値を文字列に変更します。

• 文字列に変更すると、【文字サイズ変更】コマンドで小数点以下桁数などの数値文字としての属性を変更することができません。

■操 作

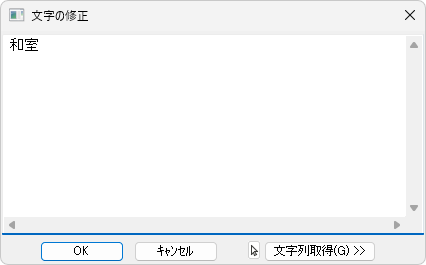

１．変更する文字を選択すると、文字の修正ダイアログが表示されます。

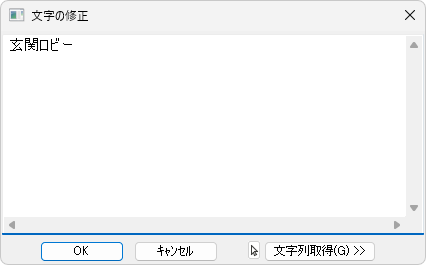

２．文字を書き換えます。[OK]ボタンをクリックすると、文字が変更されます。

複数の文字を編集する場合

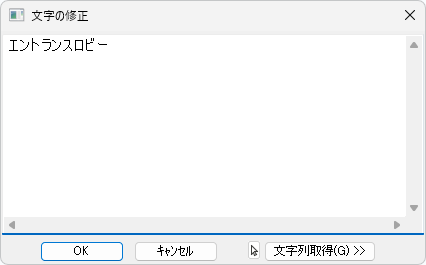

１．変更す文字を複数選択すると、文字の修正ダイアログが表示されます。

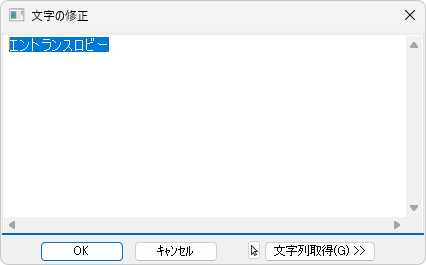

２．文字を書き換えます。[OK]ボタンをクリックすると、選択した複数の文字が変更されます。

補足

• ［文字列取得］→［テンプレートから］をクリックすると、登録済みテキストファイルから置き換える文字列を指定することができます。
• メモ帳などのテキストエディタと同様に、文字をクリップボードへコピーしたり([Ctrl]+[C]キー)、貼り付けること([Ctrl]+[V]キー)ができます。
• エディットボックス内で右クリックすると、編集メニューが表示されます(詳細は【文字記入】コマンドを参照)。
