モデル転送

DRA-CADの領域図形をSAVE-建築(建築物(非住宅)の省エネルギー計算ソフトウェア)、

SAVE-住宅(マンション・住宅の省エネルギー計算ソフトウェア)、LAB-SS(日影・天空率・斜線と日射量計算ソフトウェア)へ転送します。

■説 明

コマンドを実行するとModel Assistが起動し、転送可能な領域図形が立体的に表示されます。

Model Assist上で各種設定を行い、目的のプログラムへモデル転送を行います。

• 属性が適切に設定された領域図形がない場合は、メッセージが表示されて転送は行えません。

SAVE-建築、SAVE-住宅へ階情報、部屋の形状と用途(空調・非空調)、方位データとして転送します。転送されるデータ内容は以下のとおりです。

各階の範囲

種類を[階]として作成した領域図形

• 各階の領域図形内に含まれる部屋の領域を、その階にある部屋として転送します。
  各階の原点位置で重ね合わせられます。原点位置は【領域属性編集】コマンドで変更できます。

各階の床面高さ

種類を[階]として作成した領域図形の高さ

• 【領域属性編集】や【図形のプロパティ】コマンドまたは【プロパティパレット】で編集可能です。

  ---

各階の階高

種類を[階]として作成した領域図形の厚み

• 【領域属性編集】や【図形のプロパティ】コマンドまたは【プロパティパレット】で編集可能です。

各部屋の形状

種類を[部屋]として作成した領域図形

各部屋の空調用途：種類を[部屋]として作成し、追加属性[空調]を付加した領域図形

• 空調の値は、空調/非空調/計算除外/非空調(還気)の中から適合する名称を選択してください。

方位

図面のプロパティ情報として設定された値

• 図面設定】コマンドや日影、天空率関係のコマンドで設定します。
• SAVE-建築、SAVE-住宅が同じパソコンにインストールされていない場合は、メッセージが表示されて転送は行えません。

  ---

■操 作

属性が適切に設定された領域図形を作成後、モデル転送コマンドを実行してください。領域図形がない場合は、メッセージが表示されて転送は行えません。

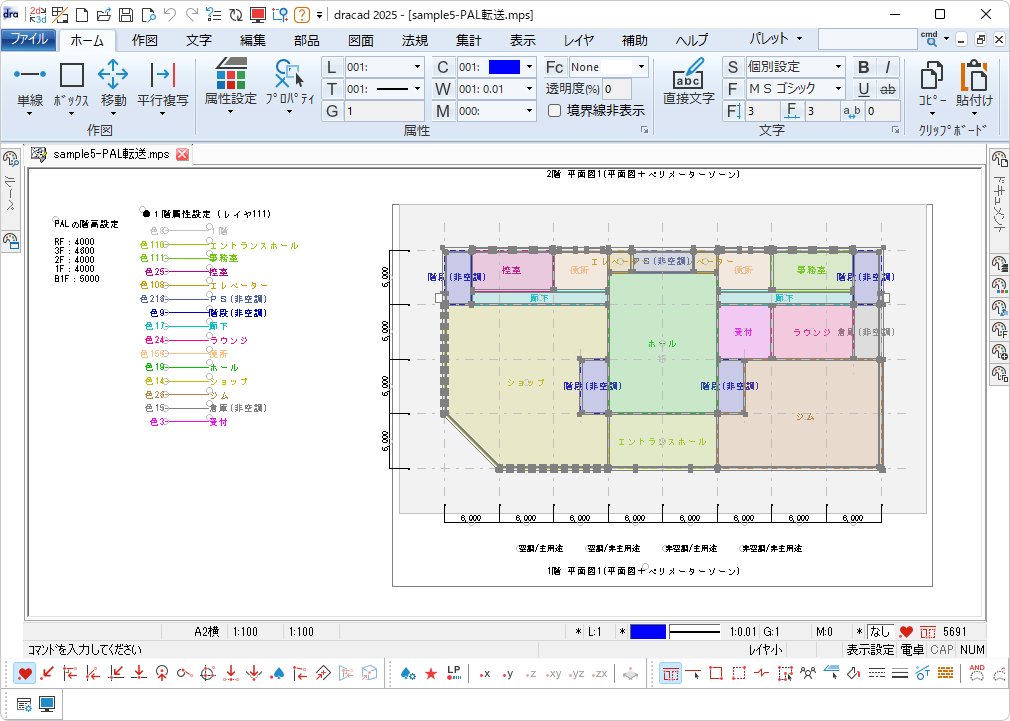

領域図形は、【領域作成】コマンドで作成できます。領域図形を画面に表示した状態からモデル転送コマンドを実行してください。

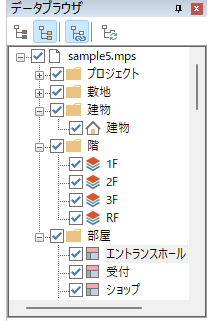

１．Model Assistが起動します。Model Assistの[データブラウザ]で転送したい図形要素を絞り込むこともできます。

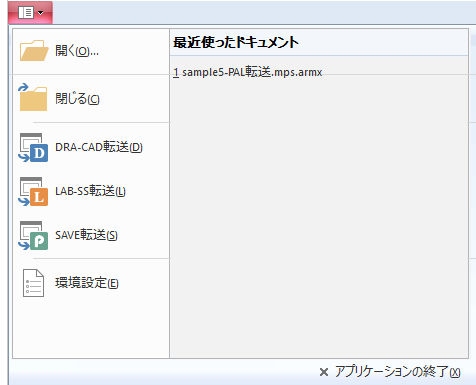

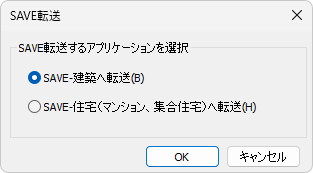

２．Model Assistのファイルメニューから[SAVE転送]を実行します。転送後にそれぞれのプログラムが起動します。

• Model Assistの詳しい操作方法については、Model Assistのヘルプをご覧ください。

補足

• LAB-SSのサポートは終了しておりますのであらかじめご了承ください。
  ただし、LAB-SS Ver.2.2.0.0以降が同じパソコンにインストールされていれば、DRA-CADの領域図形データを転送することは可能です。LAB-SSへ敷地形状、用途地域情報、建物形状、方位データとして転送できます。
  転送されるデータ内容は以下のとおりです。LAB-SS Ver.2.2.0.0以降が同じパソコンにインストールされていない場合は、メッセージが表示されて転送は行えません。

敷地形状

種類を[敷地]として作成した領域図形

用途地域

種類を[用途地域]として作成した領域図形

用途地域種別

種類を[用途地域]として作成し、追加属性[用途地域種別]を付加した領域図形

• 用途地域の値は、第１種低層住居専用地域/第２種低層住居専用地域/第１種中高層住居専用地域/第２種中高層住居専用地域/第１種住居地域/第２種住居地域/近隣商業地域/準工業地域/商業地域/工業地域/工業専用地域/指定なしの中から適合する名称を選択してください。

建物

種類を[建物]として作成した領域図形

各階の床面高さ

種類を[階]として作成した領域図形の高さ

• 【領域属性編集】や【図形のプロパティ】コマンドまたは【プロパティパレット】で編集可能です。

各階の階高

種類を[階]として作成した領域図形の厚み

• 【領域属性編集】や【図形のプロパティ】コマンドまたは【プロパティパレット】で編集可能です。

方位

図面のプロパティ情報として設定された値

• 【図面設定】コマンドや日影、天空率関係のコマンドで設定します。
