文字検索

指定した文字列を検索します。

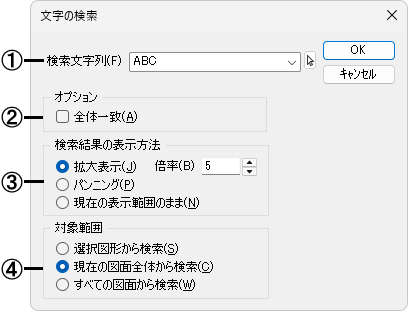

■ダイアログ

①検索する文字列を設定します。

• ボタンをクリックすると、文字列を図面から取得することができます。

②検索文字列と全体が一致する文字列のみ対象とする場合に☑します。☐の場合は、設定した文字を含む文字列も対象とします。

• 対象となる検索文字列をわかりやすく楕円の破線で表示しています。
  画面上は楕円の破線表示はしません。

③検索結果の表示方法を選択します。

[拡大表示]

検索した文字列を中心に、倍率にしたがって拡大表示されます。

[倍率]

表示する倍率を設定します。

• 検索された文字列の幅または高さの倍数範囲が画面に入るように表示されます。
  表示倍率1.0の場合には、文字全体がちょうど入るように拡大表示されます。

[パンニング]

表示した画面の大きさのまま、検索文字列が画面中央に表示されます。

[現在の表示範囲のまま]

表示した画面の大きさのまま、検索した文字列に検索マーカーが表示されます。

④検索する対象範囲を指定します。

[選択図形から検索]

選択した図形の中の文字列を検索対象とします。

[現在の図面全体から検索]

現在作業中の図面の文字列をすべて検索対象とします。

[すべての図面から検索]

開いている図面の文字列をすべて検索対象とします。

■操 作

[☐全体一致/現在の表示範囲のまま/現在の図面全体から検索]

１．検索する文字列を入力します。

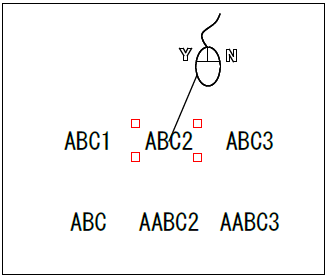

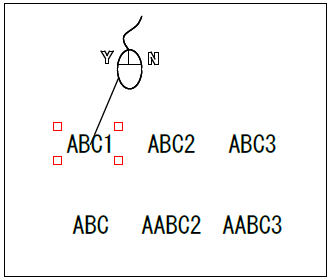

２．[OK]ボタンをクリックすると、文字列を検索して対象となる文字列に検索マーカーとラバーバンドが表示されます。また、ステータスバーには現在の検索結果位置と検索結果の合計数も表示されます。続けて検索する場合は、左クリックします。

• 右クリックすると終了します。

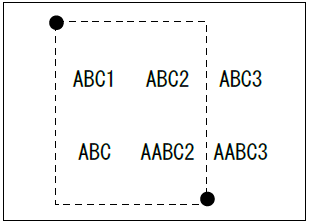

• [選択図形から検索]の場合は、検索したい文字の対象範囲を指定します。

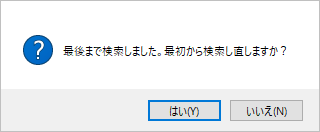

３．検索がすべて終了すると、確認のダイアログが表示されます。[はい]ボタンをクリックすると、最初から検索し直します。[いいえ]ボタンをクリックすると、終了します。
