勾配文字記入

線分の勾配を表す文字を記入します。

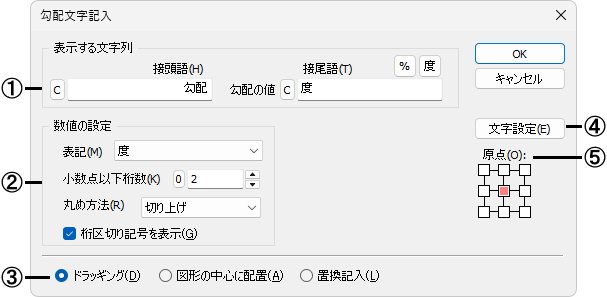

■ダイアログ

①表示する文字列の書式を設定します。
勾配の値の前後に任意の文字列を表示したい場合は、接頭語と接尾語の欄に文字列を入力します。

[%]、[度]ボタン

接尾語の欄に「%」、「度」の文字が入力され、記入時に文字列の最後に「%」、「度」が記入されます。

[C]ボタン

接頭語、接尾語の欄に入力されている文字列が削除されます。

②勾配の数値を設定します。
[表記]

勾配の表記を設定します。

[小数点以下桁数]

数値の小数点以下桁数を設定します。

[丸め方法]

数値の丸め方法を設定します。

[桁区切り記号を表示]

数値の桁区切り記号「,」を表示する場合に☑します。

③文字列の配置の仕方を設定します。
[ドラッギング]

文字列をドラッギングして配置します。

[図形の中心に配置]

指定した図形の中心に文字列を配置します。

[置換記入]

図面に描かれている文字列と入れ替える場合に☑します。

④表示する文字列の文字設定をします。
文字サイズ設定ダイアログを表示し、記入する文字のサイズなどを設定します。

⑤表示する文字列の原点を設定します。

■操 作

例：[表記]勾配/10/[小数点以下桁数]0/[ドラッギング]

線分を指示するとラバーバンド上に文字列が表示されます。マウスで文字列を配置したい位置を指示すると、文字列が描けます。

補足

• 面積文字記入、長さ文字記入、勾配文字記入で入力した文字列は、数値文字です。
• 指定された線分を【ストレッチ】や【ピンセット】コマンドで編集すると、文字列の数値も自動的に変わります。
• 【旧寸法線の属性変更】コマンドの[個別表示]で、文字列が関連付けされた図形が確認できます。
