線に合わせて文字記入

[リボンメニュー]

[文字(Ｔ)]メニュー→[文字記入(Z1)]→[線上記入(3)]

[コマンド名称]

TEXTART

[コマンドコード]

J630

[ショートカット]

－

[ポップアップメニュー]

６ページ

[プルダウンメニュー]

[文字(T)]→[線に合わせて記入(X)]

線分・円弧に合わせて文字を記入します。

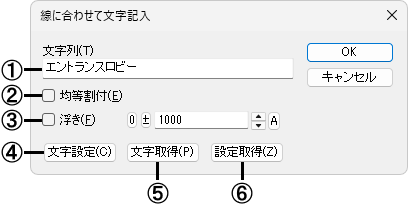

■ダイアログ

①書き込む文字列を入力します。

②線分や円弧にあわせて文字列を均等に配置する場合に☑します。
☐の場合は、設定された文字サイズで配置します。

[☐均等配置]

[☑均等配置]

③線分や円弧から文字列を浮かせたい場合に☑します。
☐の場合は、線分に沿って配置します。

[☐浮き]

[☑浮き]

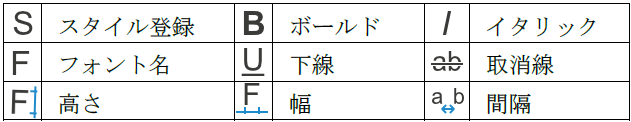

④文字サイズ設定ダイアログを表示し、文字のサイズを設定します(詳細は【文字記入】コマンド参照)。

⑤図面から文字列を参照して、文字列を取得することができます。

⑥図面から文字を指定して、文字設定(サイズ、回転、原点)を取得します。

■操 作

カーソルに設定された文字列が表示されます。線分に近づけると、線分に沿った文字列が配置されます。

線分や円弧に近づけると左端・中央・右端を基準点として、線分や円弧に沿った文字列が配置されます。

[線分]

[円弧]

補足
