本コマンドは、｢文字調整４｣(著作権:岩佐憲一)を基に開発しています。

 文字調整

文字の調整を行います。

【文字調整】コマンドは、文字を調整するいくつかの機能が表示され、調整する内容により機能を選択することで、その機能のコマンドを実行します。編集が終わると、元の【文字調整】コマンドに戻ります。
【文字調整】コマンドを基点にして、文字の調整に関するコマンドを続けて実行できます。

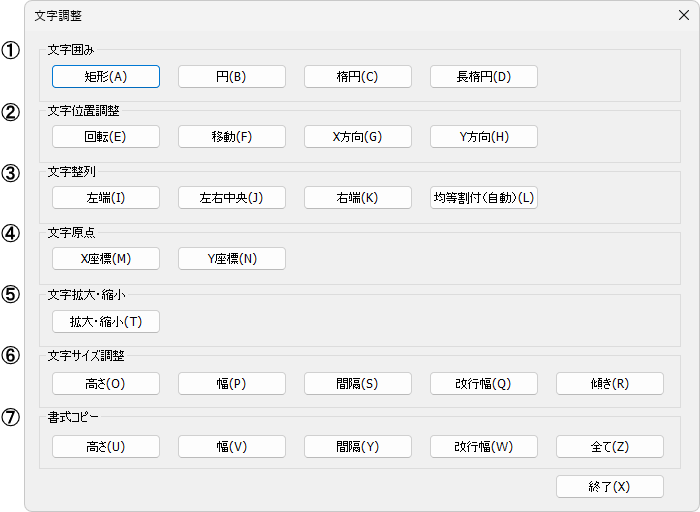

■ダイアログ

調整する機能（コマンド）を指定します。

各コマンドの詳細は、【文字囲み】【文字位置調整】【文字整列】【文字原点揃え】【文字サイズ調整】【回転】【移動】【拡大・縮小】コマンドをご参照ください。

①文字囲み

[矩形][円][楕円][長楕円]のいずれかを選択すると、【文字囲み】コマンドが実行されます。

[矩形]

指定した文字のまわりに矩形を作図します。

[円]

指定した文字のまわりに円を作図します。

[楕円]

指定した文字のまわりに楕円を作図します。

[長楕円]

指定した文字のまわりに長楕円を作図します。

②文字位置調整

[回転]

[回転]を選択すると、【回転】コマンドが実行されます。

指定した文字を回転させます。

[移動]

[移動]を選択すると、【移動】コマンドが実行されます。

指定した文字を移動させます。

[X方向]

[X方向]を選択すると、【文字位置調整】コマンドが実行されます。

カーソル近くの文字を自動で検索し、ハイライト表示された文字をX軸方向に位置を微調整します。

[Y方向]

[Y方向]を選択すると、【文字位置調整】コマンドが実行されます。

カーソル近くの文字を自動で検索し、ハイライト表示された文字をY軸方向に位置を微調整します。

③文字整列

[左端][左右中央][右端][均等割付(自動)]を選択すると、【文字整列】コマンドが実行されます。

• 文字の移動と一緒に文字原点も移動します。

[左端]

基準文字列に合わせて、複数の文字列を左端に揃えます。

[左右中央]

基準文字列に合わせて、複数の文字列を左右の中央に揃えます。

[右端]

基準文字列に合わせて、複数の文字列を右端に揃えます。

[均等割付(自動)]

基準文字列の長さから文字の幅と間隔を自動計算します。

④文字原点

[X座標][Y座標]を選択すると、【文字原点揃え】コマンドが実行されます。

[X座標]

基準文字列の原点に合わせて、複数の文字列を原点のX座標に揃えます。

[Y座標]

基準文字列の原点に合わせて、複数の文字列を原点のY座標に揃えます。

⑤文字拡大・縮小

[文字拡大・縮小]

[文字拡大・縮小]を選択すると、【拡大・縮小】コマンドが実行されます。

文字を拡大、または縮小します。

⑥文字サイズ調整

[高さ][幅][間隔][改行幅][傾き]を選択すると、【文字サイズ調整】コマンドが実行されます。

[高さ]

文字の高さをマウス操作で調整します。

• 幅が0の場合は、文字のプロポーションを保ったまま文字の幅も変わります（文字の幅も拡大または縮小されます）。

[幅]

文字の幅をマウス操作で調整します。

[間隔]

文字の間隔をマウス操作で調整します。

[改行幅]

文字の改行幅をマウス操作で調整します。

[傾き]

文字の傾きをマウス操作で調整します。

• DRA-CADフォント以外は設定できません。

⑦書式コピー

[高さ][幅][間隔][改行幅][全て]を選択すると、【属性/書式コピー】コマンドが実行されます。

[高さ]

基準文字列に合わせて、文字の高さを揃えます。

[幅]

基準文字列に合わせて、文字の幅を揃えます。

[間隔]

基準文字列に合わせて、文字の間隔を揃えます。

[改行幅]

基準文字列に合わせて、文字の改行幅を揃えます。

[全て]

基準文字列に合わせて、文字の全ての書式を揃えます。

 ■操 作

例：文字囲み [長楕円]

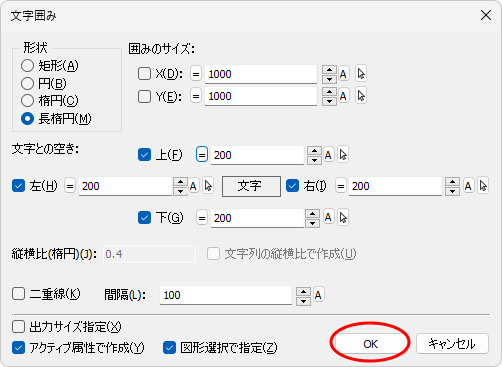

１．[長楕円]をクリックすると、【文字囲み】コマンドが実行されます。設定後、[OK]ボタンをクリックします。

２．文字列を選択すると、指定した文字のまわりに長楕円を作図します。

３．右クリックすると、【文字囲み】コマンドに戻ります。

４．右クリックすると、【文字調整】コマンドに戻ります。

５．右クリックすると、コマンドが解除されます。

例：文字位置調整 [X方向]

１．[X方向]を選択します。(【文字位置調整】コマンドを実行した状態ですが、ダイアログは表示されません。）

２．微調整したい文字を指定します。

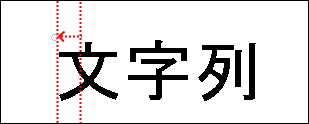

３．カーソルを動かすと、文字位置が動き、ドラッギング表示されますので位置を確認できます。クリックすると、ドラッギングで表示している位置に移動します。

• 【文字位置調整】コマンドの設定により動作します。

４．右クリックすると、【文字調整】コマンドに戻ります。

５．右クリックすると、コマンドが解除されます。

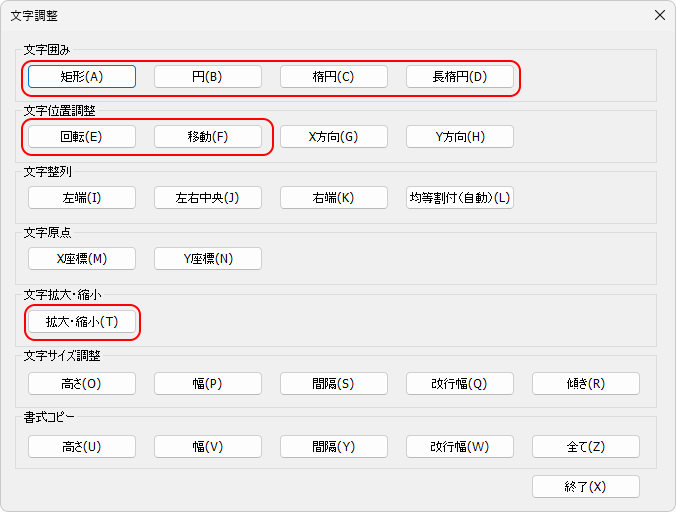

• 【文字調整】コマンドから、（指定した機能の)ダイアログが表示されるコマンドを下記の赤枠で示しました。
  ダイアログが表示される場合は、操作を終了すると、その機能のダイアログに戻り、終了すると【文字調整】コマンドに戻ります。
  ダイアログが表示されないコマンドについては、操作を終了すると、【文字調整】コマンドに戻ります。
