文字記入

文字を記入します。

DRA-CAD独自のベクターフォントとWindowsのTrueTypeフォントとプリンターフォントを使用することができます(『ユーザーズマニュアル』の「第２章DRA-CADの概要」の「2.4.6文字」参照)。

■ダイアログ

①書き込む文字列を入力します。

• [Enter]キーで改行します。

  ---

エディットボックス内で右クリックすると、以下の編集メニューが表示されます。

②文字スタイルを登録すると、登録した文字スタイル名が表示されます。文字スタイルを選択します（詳細は【文字スタイル登録】コマンドを参照）。

[個別設定]

文字スタイルを使わずに各項目を設定します。

③文字のフォント名を選択します。

④文字列の原点位置を指定します。カーソルの十字の位置が文字列の原点位置となり、配置する時の基準点になります。

• 文字原点は【端点】スナップでスナップすることができます。
• 文字原点の表示状態は、【環境設定】コマンドの「表示」－「文字」－[文字の原点を表示]、または【表示設定】コマンドの[文字原点]で、表示/非表示を切り替えられます。
• 文字を配置する際に、原点位置を変更する

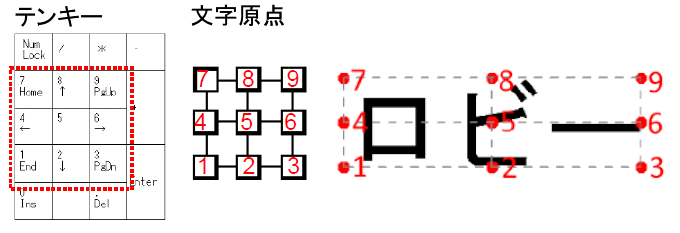

  テンキーの数字の位置と文字原点が対応しています。文字の配置位置を指示する際に、[Ctrl]キーを押しながら、キーボードのテンキーの数字[Num1]～[Num9]キーを押下することで、原点位置を変更して配置することができます。

例：[Ctrl]キーと[5]キーを押すと、中央中に原点位置を変更して配置できます。

⑤文字のサイズ（高さ・幅・間隔）を設定します。

[高さ]

文字高さを設定します。

[幅]

文字幅を設定します。

• “０”にした場合、DRA-CADフォントでは高さと同じとみなされます。
  Windowsフォントではフォントデザイン時の幅となります。したがって、MSPゴシックなどの可変幅の英数字を指定している時は同じ文字数でも全体の長さが異なります。

[間隔]

文字間隔を設定します。

• [=]ボタンで入力値を参照します。それぞれの対応関係は以下になります。

[高さ]＝で[幅]を参照  [幅]＝で[高さ]を参照  [間隔]＝で[幅]を参照

• ボタンをクリックすると、文字サイズを図面から取得することができます。
• 【図面設定】コマンドの〔全般〕タブで設定した出力単位で表示します。

⑥回転して配置する場合に☑し、その角度を設定します。

• 配置位置を指示する際に回転する場合（回転角度は0度を設定した状態で説明）

[Ctrl]キーを押しながら左クリックすると、「＋方向」に45度（初期値）回転します。
[Ctrl]キーを押しながら右クリックすると、「－方向」に45度（初期値）回転します。

クリックした回数分、回転します。配置は、[Ctrl]キーを離してクリックします。

【環境設定】コマンドの「操作」－「マウス」－[CTRL+クリック回転角]で角度の設定、変更が可能です。

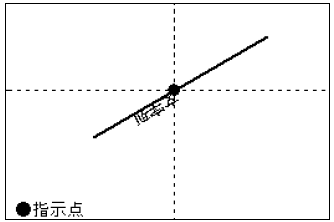

• 線分の角度にあわせて文字を回転する
  [Ctrl]キーと[Shift]キーを押しながら線分をクリックすると、線分の角度にあわせて文字が回転します。
  配置は、[Ctrl]キーと[Shift]キーを離してクリックします。

⑦傾き、改行幅を設定します。

[傾き]

文字の傾斜角度を設定します。

• DRA-CADフォントのみ設定できます。

[改行幅]

複数行の文字列を記入するときの改行幅を設定します。

• 【図面設定】コマンドの〔全般〕タブで設定した出力単位で表示します。

⑧カーソルから原点を離して記入する場合に☑し、その距離を設定します。

例：原点(中央下)で、Ｙ＝500と設定した場合

⑨スタイル名が「個別設定」以外の場合に、現在の属性リストにスタイル名と同じ属性リスト名があれば、その属性で文字記入します。

⑩オプションを設定する項目を☑します。

⑩-1 文字飾りを設定します。

• DRA-CADフォントでは選択できません。

[ボールド]

太字にします。

[イタリック]

斜体にします。

[下線]

文字列に下線を引きます。

[取消し線]

文字列に取消し線を引きます。

⑩-2 文字列の記入方法を設定します。

[半角幅半分]

半角文字の文字幅を全角文字の文字幅の半分にします（幅に0以外の数値を入力している場合に有効）。

[出力サイズ指定]

出力時のサイズで指定します(現在作業中の図面縮尺に従います)。
☐の場合は、出力時のサイズに図面縮尺の逆数倍掛けた値(例：出力サイズ３㎜、図面縮尺1/100 ３×100＝300㎜)で指定します。

[作図範囲指定]

配置する範囲を指定し、その中に収まるように自動改行します。

[幅固定均等割付]

指示された２点の全長から文字の幅を固定し、間隔を自動計算します。

[間隔固定均等割付]

指示された２点の全長から文字の間隔を固定し、幅を自動計算します。

[縦書き文字]

文字を縦書きで記入します。縦書き文字は原点を基準に縦書き方向が決まります。

• "@"が先頭につく縦書きフォントと通常の横書きフォントが選択できます。ただし、縦書きフォントと横書きフォントでは半角文字の表現が違います。

[SXF仕様表示]

文字幅を設定した文字列を、文字列長さの範囲内で、Windowsフォントのデザイン時の比率でプロポーショナル表示を行います。

• 文字列全体の幅は変わりません。TrueTypeフォントでのみ有効です。

[背景色で塗りつぶし]

文字列を背景色で塗りつぶして作図します。

⑪画面上で配置している文字列を、①で入力した文字列に置換します。

⑫[文字列]メニューを表示します。文字列取得のためのメニューです。

• ボタンをクリックすると、文字列を図面から取得することができます。

[記入エディタ表示]

記入文字エディタダイアログを表示します。文字記入の入力欄が小さい場合に使用します。

[図面から]

図面から文字列を参照して、記入文字列を取得することができます。

[テンプレートから]

文字テンプレートダイアログを表示します。
テンプレートファイル（.txtファイル）から、記入文字列をダブルクリックすると取得し、文字記入ダイアログの入力欄に表示されます。

例：「共通」フォルダー→「室名.txt」→文字列（エントランスロビー）をダブルクリック

文字テンプレートのサンプルは、【環境設定】コマンの「保存」－「全般」－[DRA-CADが使用するファ

イルの場所]の「￥Template￥Text」フォルダー内にあります。

選択したフォルダを右クリックすると、編集メニューが表示されます。

また、選択したテキストファイルを右クリックすると、編集メニューが表示されます。

[エスケープ文字]

｢エスケープ文字｣は、UNICODEでしか表現できない文字がある場合や「上付･下付・太字・斜体・下線・取消線」の表現を表示・印刷するための特別な記入の仕組みです。

UNICODEでしか表現できない文字がある場合

｢エスケープ文字.txt｣に「｛￥uni”(ユニコード番号)”｝」を記載して登録し、登録した文字コードを選択して利用します。

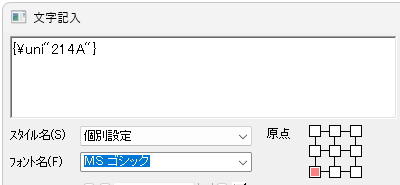

例：エスケープ文字.txtから「PL文字」を選択

「PL文字」をダブルクリックすると、文字記入欄にテキストコード｛￥uni”(ユニコード番号)”｝が表示されます。画面に配置すると、UNICODEの文字が表示されます。

「上付･下付・太字・斜体・下線・取消線」を指定したい場合

｢エスケープ文字.txt｣に上付の例では「（前に配置する文字）｛￥sup”（上付き文字）”｝」を記載して登録し、登録した文字コードを選択して利用します。

例：エスケープ文字.txtから「㎥（上付）」を選択

「㎥（上付）」をダブルクリックすると、文字記入欄に「ｍ｛￥sup”3”｝」が表示されます。画面に配置すると、「㎥」と表示されます。

[テキストコード]

｢テキストコード｣は、図面の中に記入している特定の書式の文字列を、現在の情報に自動的に置き換えて表示・印刷する仕組みです。
左図のメニューから、現在の図面の状態などを埋め込んでおくことができます。
図面の状態を変更すると、自動的に記入されている文字列も更新されます。

例：図面縮尺  図面縮尺が変わった場合、保存すると、配置した文字も更新されます。

[共通]

テンプレートファイル（.txtファイル）から、記入文字列をダブルクリックすると取得し、文字記入ダイアログの入力欄に表示されます。

• 1つ選択し、[Ctrl]キーを押しながら他の文字をクリックすると、複数選択できます。

[文字アップダウン]

【文字アップダウン】コマンドを利用する際に使います(詳細は、【文字アップダウン】コマンドを参照)。

[文字交換]

【文字交換】コマンドを利用する際に使います(詳細は、【文字交換】コマンドを参照)。

[文字連番記入]

【文字連番記入】コマンドを利用する際に使います(詳細は、【文字連番記入】コマンドを参照)。

[テキストファイルから]

ファイルを開くダイアログが表示され、テキストファイルを選択すると、文字データすべてを文字列として取得し、文字入力欄に表示されます。

• UTF-8/UTF-16LE//UTF-16BE形式のテキストファイルの読み込みも可能です。

[ハイパーリンクファイル名]

ファイル名を図面に記入する場合に使用します。ファイルを開くダイアログが表示され、記入するファイル名を選択すると、文字入力欄にドライブ、フォルダー、ファイル名が表示されます(詳細は【ハイパーリンク】コマンドを参照)。

⑬[サイズ]メニューを表示します。文字サイズを設定するためのメニューです。

■操 作

[通常記入] 例：原点(中央中)

カーソルに設定された文字列が表示されます。配置する位置を指示すると、文字が描けます。

[置換記入]

１．置換する文字列を入力し、[置換記入]ボタンをクリックします。

２．置換する文字列を指定すると、①で入力した文字列に置換されます。

[間隔固定均等割付](原点は左側固定)

• [幅固定均等割付]も同じ操作になります。

１．記入する文字列を入力し、[☑間隔固定均等割付]にします。

２．配置する１点目を指示すると文字列が枠で表示されます。配置する２点目を指示すると、文字が描けます。

補足

• ブラウザーなどで表示された文字列を利用し、選択してコピー後、入力欄で貼り付けで書き込めます。

• DRA-CADフォントは、線分で表現されたフォントで表示し、傾き角度を設定できます（Windowsフォントでは傾き角度を指定できません。イタリック(斜体)の指定は可能ですが角度は固定です)。
• 設定した文字書式は、〔記入〕パネルに表示されます。また、〔記入〕パネルから直接設定することもできます。

• 【単一選択】でプリミティブとして選択することができます。

• 【図形のプロパティ】コマンドまたは【プロパティパレット】で属性や文字のサイズや原点などを変更することができます。
• 【環境設定】コマンドで以下の設定が行えます。

「表示」－「全般」

[☑線幅を印刷状態で表示]と[☑DRA文字を表示時に線幅有効]にすると、DRA-CADフォントの文字を、設定された線幅で表示します。

「表示」－「文字」

[☑TrueTypeをDRA文字表示]にすると、TrueTypeフォントの文字をDRA-CADフォントで表示します。TrueTypeフォントをDRA-CADフォントで描画することにより描画速度を速くします。

DRA-CADフォントの場合、設定した高さ以下の文字は画面上では×で表示されます。[省略文字高さ]でDRA-CADフォントの高さをドット数で設定します。

描画方法に[DirectX]を設定した場合、文字は内部的に線分化(拡張ポリライン)に変換して描画されるため、滑らかな表示にならないことがあります。

「表示」－「文字」－[☑3D時に文字を表示]、または【表示設定】コマンドで[3D時に文字]をONにすると、3次元編集モードでも文字列を表示することができます。

※LE版では、「3D時に文字を表示」は表示されません。

「印刷」－「全般」

[☑DRA文字印刷時に線幅有効]にすると、DRA-CADフォントの文字を設定された線幅で印刷します。

[☑TrueTypeをDRA文字印刷]にすると、TrueTypeフォントの文字をDRA-CADフォントで印刷します。

「その他」－「文字」

[最近使ったフォントの表示数]

フォントを指定するコンボボックスの上部に、最近使用したフォントを表示する数を設定することができます。

[☑IME自動切り替え]にすると、数値入力の箇所ではIME(日本語入力システム)をオフに、文字入力の箇所では自動的にIME(日本語入力システム)をオンにします。

[☑ダイアログ消去でIME自動オフ]にすると、ダイアログが閉じた時に自動的にIME(日本語入力システム)をオフにします。

「保存」→「全般」

文字テンプレートファイルは、[DRA-CADが使用するファイルの場所]の｢￥Template￥Text｣フォルダー内にあります。【文字記入】コマンドの[文字列]メニューの[記入エディタ表示]、または｢メモ帳｣などで、よく使う文字のテキストファイルを作成して、上記の場所に登録しておくことができます(拡張子は.txt)。

例：[記入エディタ表示]

• 文字テンプレートのテキストファイルを作成する場合、表示する文字と記入の内容を変えることができます。
  文字テンプレートのテキストファイルの内容を以下のような規則で作成してください。

「記入したい文字列」「タブまたはスペース」「'」(半角アポストロフィ)「表示したい文字列」

• 【テキストパレット】でも記入する文字列をテンプレートファイル（テキストファイル）から指定することができます。
• DRA-CADでは記入文字列を特別な書き方で入力する便利な機能として｢テキストコード｣と｢エスケープ文字｣が用意されています(『ユーザーズマニュアル』の「付録」の「付.4 文字の拡張機能」を参照)。
• 文字記入で指定するオフセット(Ｘ、Ｙ)は操作するときにだけ参照される値で、データとして保持されません。したがって、【文字サイズ変更】コマンドでオフセットを変更することはできません。文字記入後に位置を変更したい場合には、【移動】コマンドを使用してください。
• カーソルをダイアログボックスの境界上に置き、ドラッグするとダイアログボックスのサイズを変更することができます。
• 「上付･下付・太字・斜体・下線・取消線」の設定は以下の方法でも行えます。

・【直接文字記入】コマンドで記入する際に、太字・斜体・下線・取消線を設定できます。

・書いた文字を直接ダブルクリックして編集する際に、「太字・斜体・下線・取消線・上付･下付」を設定できます。（詳細は、【直接文字記入】コマンドを参照）
