文字の合計･平均

指定範囲内の数字をすべて検索し、その合計値・平均値を計算して結果を表示します。また、その結果を図面に記入します。

■ダイアログ

①計算の方法を指定します。

[合計値]

指定範囲内の数値(文字列)を合計します。

[平均値]

指定範囲内の数値(文字列)の平均を求めます。

[単純計算]

＋－＊／などの四則演算子を含んだ文字列を計算します。

②ブロックやパッケージも検索対象とする場合に☑します。

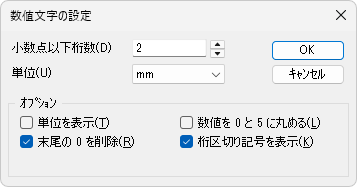

③数値文字の設定ダイアログを表示します。ここでは、数値表現(小数点以下桁数、単位など)の設定をします。計算する文字を選択する前に設定しておきます。

• ダイアログの詳細は【文字サイズ変更】コマンドの〔数値設定〕タブを参照してください。

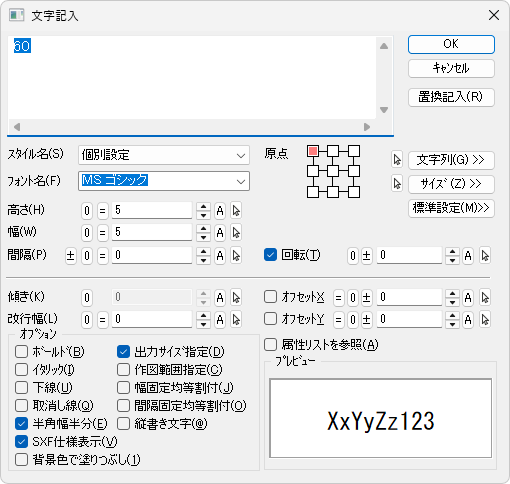

計算する対象を選択すると、計算結果を記入する文字記入のダイアログが表示されます。

• 文字記入ダイアログの各種設定(原点位置、オフセット、回転など)や機能(サイズ設定ボタンなど)については、【文字記入】コマンドを参照してください。

■操 作

例：[合計値]

１．検索する対象範囲を選択すると、計算を開始し、計算結果を表示します。

２．[OK]ボタンをクリックします。作図位置を指示すると、計算結果の文字列を配置します。
