辺ストレッチ
[リボンメニュー] | [編集(E)]メニュー→[辺スライド(ZB)]→[辺ストレッチ(2)] | |
[コマンド名称] | STRETCHLINE | |
[コマンドコード] | J510 | |
[ショートカット] | － | |
[ポップアップメニュー] | ８ページ | |
[プルダウンメニュー] | [修正(M)]→[辺ストレッチ(L)] | |
線分やポリラインなどの辺を平行に移動して変形します。

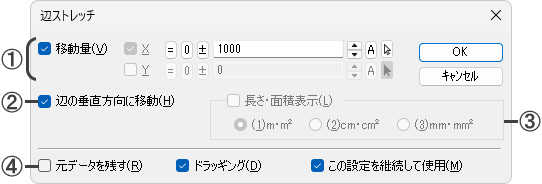

■ダイアログ
①距離で移動変形する場合に☑し、その距離を設定します。☐の場合は、基点(始点)と移動先(終点)を図面から指定します。

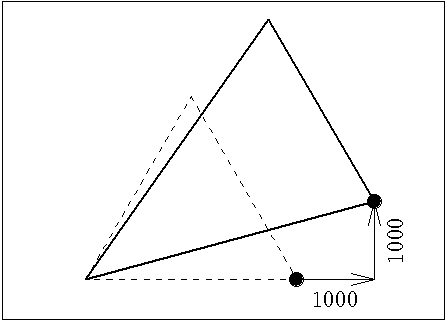

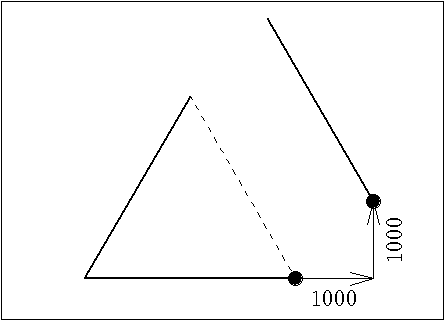

例：線分 | [☑移動量]例：Ｘ、Ｙ=1000 | [☐移動量] | |
例：ポリライン | [☑移動量]例：Ｘ、Ｙ=1000 | [☐移動量] | |
②指定した辺に対して垂直方向に移動して変形する場合に☑します。
[☑辺の垂直方向]と[☑移動量]の場合、X､Yの方向は無効になり、[移動量]のみ入力します。
例：ポリライン | [☐辺の垂直方向]例：X＝1000 | [☑辺の垂直方向]例：1000 | |
③移動量を図面から指定する場合に、ドラッギング中に変形した図形の長さや面積を表示する場合に☑し、表示単位を指定します。
④設定する項目を☑します。
[元データを残す]
変形後、元のデータを残します。
[ドラッギング]
図形を表示しながら移動変形します。[☑移動量]の場合は、無効です。
[この設定を継続]
次回コマンド起動時にダイアログの☑状態を継続します。
例：ポリライン
[☑移動量]

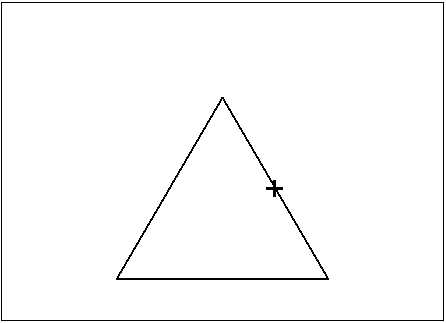

移動変形する辺を指定すると、設定した距離で辺が移動し、図形が変形します。
[☐移動量]

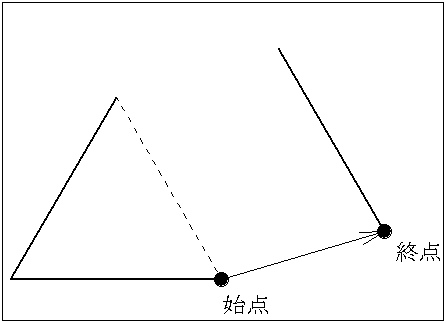

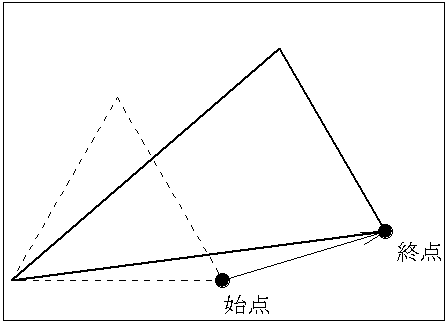

１．移動変形する辺を指定し、基点(始点)を指示します。
２．移動先(終点)を指示すると、辺が移動し、図形が変形します。
[☑移動量/☑辺の垂直方向]

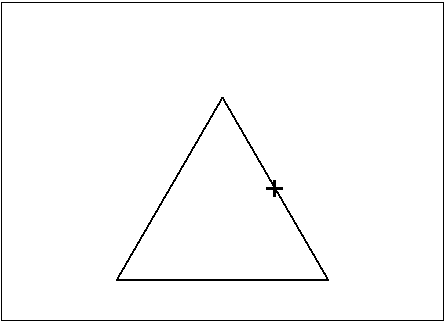

移動変形する辺を指定します。方向を指定すると、設定した距離で辺が移動し、図形が変形します。
補足
