辺スライド

閉じたポリラインの辺を平行に移動変形したり、ポリラインの頂点を追加して新しい辺を追加します。

辺ストレッチと異なり、指定した辺に接する線分との角度を維持したまま変形します。指定した辺の長さは変わります。

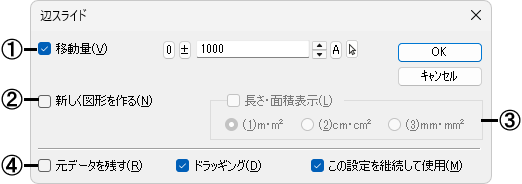

■ダイアログ

①距離で移動変形する場合に☑し、その距離を設定します。☐の場合は、移動量を図面から指定します。

②変形した図形を指定した図形とは別に新しく作成します。

③移動量を図面から指定する場合に、ドラッギング中に変形した図形の長さや面積を表示する場合に☑し、表示単位を指定します。

④設定する項目を☑します。

[元データを残す]

変形後、元のデータを残します。[☑新しく図形を作る]の場合は、無効です。

[ドラッギング]

図形を表示しながら移動変形します。[☑移動量]の場合は、無効です。

[この設定を継続]

次回コマンド起動時にダイアログの☑状態を継続します。

■操 作

[☑移動量]/[☐新しく図形を作る]

移動変形する辺を指定します。方向を指定すると、設定した距離で辺が移動し、図形が変形します。

• 辺、方向を指定する時は、スナップモードを設定してから行ってください。

[☐移動量]/[☐新しく図形を作る]

移動変形する辺を指定します。終点を指定すると、指定した終点に辺が移動し、図形が変形します。

• 辺、終点を指定する時は、スナップモードを設定してから行ってください。

補足

• 辺上でダブルクリックすると頂点が挿入され、辺を分割して移動することができます。

• ポリラインの頂点付近でダブルクリックすると頂点を削除できます。

• [移動量]のチェックをはずしている場合、[Ctrl]キーを押しながら重なった辺を指定すると複数の辺を同時に編集できます。
• [☑ドラッギング]にすると、カーソル移動とともに図形の状態が分かりますが、線本数が多いとカーソルの動きが遅くなる場合があります。また、表示される線本数は【環境設定】コマンドの「表示」－「全般」－[ドラッグ線本数]で設定・変更できます。
