ストレッチ

図形の頂点を移動して変形させます。変形の方法は２種類(【図面から】【移動量指定】)あります。

 ストレッチ(図面から)

 ストレッチ(移動量指定)

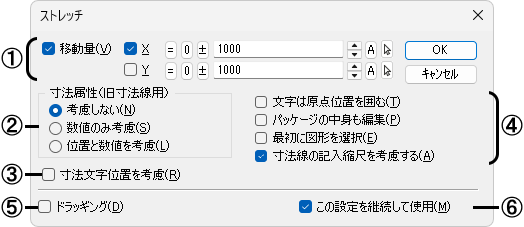

■ダイアログ

①距離で移動変形する場合に☑し、その距離を設定します。☐の場合は、基点(第１点)と移動先(第２点)を図面から指定します。

• X､Yの前を☐にすると、その方向には移動変形しません。

②【寸法線】コマンドの｢旧寸法線｣、【通り心】コマンドの｢旧通り心｣で作図した数値文字や寸法線などの寸法属性数値の編集方法を指定します。

• 寸法線の編集に応じて寸法文字が移動します。

[考慮しない]

通常の線分として編集します(数値の位置と寸法値は変わりません)。

[数値のみ考慮]

数値の位置は変えず、寸法値のみ再計算します。

[位置と数値を考慮]

数値の位置と寸法値を考慮して編集します。

③【寸法線】コマンド、【通り心】コマンドなどで、[☑寸法文字位置自由]にして作図した寸法線の、寸法文字の位置を考慮する場合に☑します。寸法線の編集に応じて寸法文字が移動されます。

④設定する項目を☑します。

[文字は原点位置を囲む]

文字列を移動する場合に、その文字列の原点位置だけを囲んで編集対象とします。☐の場合は、文字列の全体が指定範囲に含まれている場合に編集対象となります。

[パッケージの中身も編集]

パッケージ化されたデータを変形します。

• 通常パッケージ化された図形は１つの固まりとして扱われるため変形できません。パッケージ化した図形を変形する場合に☑します。

[最初に図形を選択]

変形する図形を選択してから、移動したい頂点を含む範囲を指定します。
特定の図形だけをストレッチしたい場合に☑します。

[寸法線の記入縮尺を考慮する]

☑にすると、寸法線作成時の記入縮尺の状態で寸法数値を生成します(寸法線作成時の記入縮尺を再現します)。☐の場合は、現在の記入縮尺で寸法数値を生成します。記入縮尺を使用していない場合、結果は変わりません。

図面の縮尺1/100「記入縮尺1/100」でX方向に1000ｍｍ伸ばす

図面の縮尺1/100「記入縮尺1/50」でX方向に500ｍｍ伸ばす

⑤設定する項目を☑します。

[ドラッギング]

図形を表示しながら移動変形します。[☑移動量]の場合は、無効です。

⑥設定する項目を☑します。

[この設定を継続]

次回コマンド実行時にダイアログの☑状態を継続します。

■操 作

[☑移動量]

移動したい頂点を含む範囲を指定すると、設定した距離で頂点が移動し、図形が変形します。

[☐移動量]

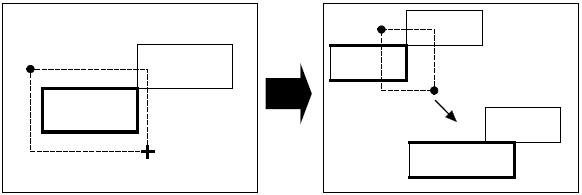

１．移動したい頂点を含む範囲を指定し、基点(第１点)を指示します。

２．移動先(第２点)を指示すると、頂点が移動し、図形が変形します。

[☑移動量/☑最初に図形を選択]

変形する図形を選択します。移動したい頂点を含む範囲を指定すると、設定した距離で頂点が移動し、選択した図形が変形します。

補足

• [☑ドラッギング]にすると、カーソル移動とともに図形の状態が分かりますが、線本数が多いとカーソルの動きが遅くなる場合があります。また、表示される線本数は【環境設定】コマンドの「表示」－「全般」－[ドラッグ線本数]で設定・変更できます。
• 円弧の場合は、通常全体を囲まないとストレッチの対象になりませんが、[Ctrl]キーを押しながら範囲を指定すると円弧の片方の端点だけを移動変形することができます。
